16口二层千兆网管型EN50155工业以太网交换机

√ 专为严苛振动冲击环境而设计,具备防腐、防潮、防盐雾能力

√ 支持M12接口形式,保障接口的密封性和牢固性,符合EN50155标准

√ 最多4个千兆上联光口或电口(支持链路聚合+ABPASS)

√ 最多12个百兆或千兆电口(最多8个POE+端口)

√ 支持ABPass断电链路保护功能,防止供电故障引起通讯中断

√ 支持VLAN、QOS、广播风暴抑制、端口设置等功能

  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

AOBO 9016系列是杭州奥博瑞光通信专门针对严苛环境应用而开发的的二层千兆网管型EN50155工业以太网交换机。该系列交换机最多可支持4个千兆上联口、12个百兆或千兆M12接口形式的以太网电口,尤其适合剧烈振动冲击的应用场景,满足EN50155等轨道交通行业标准要求。AOBO 9016系列可选支持IEEE802.3af/at 标准,提供POE/POE+供电功能,整机最大POE输出功率达70W。交换机采用工业级宽温器件,EMC等级达到GBT-17626标准4级以上,可在严苛恶劣环境及电磁环境下长期稳定运行。

AOBO 9016支持奥博瑞光分布式光纤自愈环技术ABRing,自愈时间小于5ms,支持可选ABPss断电链路保护功能,能够确保设备在断电情况下链路自动旁通,提升网络组网可靠性,AOBO 9016系列支持VLAN、QOS、组播管理、RSTP等丰富的网络管理协议,可以通过环网、冗余组网等方式灵活实现各种组网方式,为用户提供高可靠的工业通信网络,尤其适用于车载PIS、城市管廊、工业控制等严苛工业应用场合,同时也适用于任何对振动冲击、EMC兼容性要求严格的工业场合。


优势特点

Ø专为严苛振动冲击环境而设计,具备防腐、防潮、防盐雾能力

Ø支持M12接口形式,保障接口的密封性和牢固性,符合EN50155标准

Ø可选支持IEEE802.3af/at 标准,提供POE/POE+供电功能

Ø最多4个千兆上联光口或电口(支持链路聚合+ABPASS)

Ø最多12个百兆或千兆电口(最多8个POE+端口)

Ø千兆光口:ODC IP67连接器

Ø千兆电口:8芯M12(X code)接口

Ø百兆电口:4芯M12(D code)接口

Ø一路继电器告警口,M12

Ø一路Console接口,RS232,M12接口形式

Ø支持ABPass断电链路保护功能,防止供电故障引起通讯中断

Ø支持VLAN、QOS、广播风暴抑制、端口设置等功能

Ø支持端口限速、端口隔离、端口聚合、端口镜像等功能

Ø支持STP/RSTP/MSTP生成树环网冗余协议

Ø支持IGMP snooping和GMRP组播管理功能

Ø支持SNMP、WEB、CLI、Telnet等管理功能

Ø工作温度范围:-40~85℃

ØEMC等级:4级A类

Ø耐压绝缘等级:直流电源500V,交流电源2KV;信号口500V



技术参数

标准

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-T

IEEE 802.3ab 1000Base-T

IEEE 802.3z 1000Base-T

IEEE 802.3x

IEEE 802.1p

IEEE 802.1Q

IEEE 802.1W

IEEE 802.1x

IEEE 802.az

交换属性

优先级队列

8

VLAN数

4K

VLAN ID

1-4094

MAC表

32K

组播组数

256

交换时延

<10us

网管功能

端口管理

支持使能/禁用端口

支持速率、双工、自协商、MTU设置等

支持flow-control流控设置、背压式流量控制

支持Jumbo Frame

支持端口信息查看等

端口镜像

支持端口出入方向、vlan镜像

端口限速

支持端口限速

端口隔离

支持端口隔离设置

风暴抑制

支持未知单播、未知组播、广播风暴抑制

链路汇聚

支持静态手工汇聚

支持LACP动态汇聚

VLAN

支持端口VLAN

支持协议VLAN

支持MAC VLAN

支持QINQ

支持GVRP动态VLAN注册

MAC

支持静态添加、删除

支持MAC地址学习数量限制

支持动态老化时间设置

生成树

支持802.1d (STP)

支持802.1w (RSTP)

支持802.1s (MSTP)

组播

支持IGMP-Snooping

支持MLD-Snooping

支持GMRP

环网

极速分布式光纤环网ABRing,自愈时间<5ms

ACL

支持基于源MAC、目的MAC、协议类型、源IP、目的IP、L4端口号

QOS

支持基于802.1p(COS)分类

支持基于DSCP分类

支持基于源IP、目的IP、端口号分类

支持SP、WRR、DRR调度策略

支持流量限速CAR

LLDP

支持LLDP链路发现协议

用户设置

支持添加/删除用户

日志

支持用户登录、操作、状态、事件记录日志

系统管理

支持设备复位、配置保存/恢复、升级管理、时间设定等

认证

支持802.1x端口认证(Radius、本地)

支持AAA认证

安全

支持Source IP过滤

支持DOS攻击防护

支持PING攻击保护

CLI

支持串口命令行管理

TELNET

支持telnet远程管理

SSH

支持SSHv1/2远程管理

SNMP

支持v1/2/3

支持Trap:ColdStart、WarmStart、LinkDown、LinkUp

WEB

支持Web设置、查看等

RMON

支持RMON v1





接口

百兆电口

10/100BaseT(X)自适应

4芯M12(D code)接口

千兆电口

10/100/1000BaseT(X)自适应

8芯M12(X code)接口

千兆光口

100Base-FX/1000Base-X(1*9固定式)LC接口

传输距离

多模  2KM、4KM

单模  20~120KM

Console口

RS232,M12接口形式

电源

输入电压

双路冗余电源,支持66VDC~160VDC或85-265VAC

功耗

<15W(非POE)

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

1路M12接口形式

机械结构

外壳

金属

防护等级

IP40

散热方式

自然冷却,无风扇设计

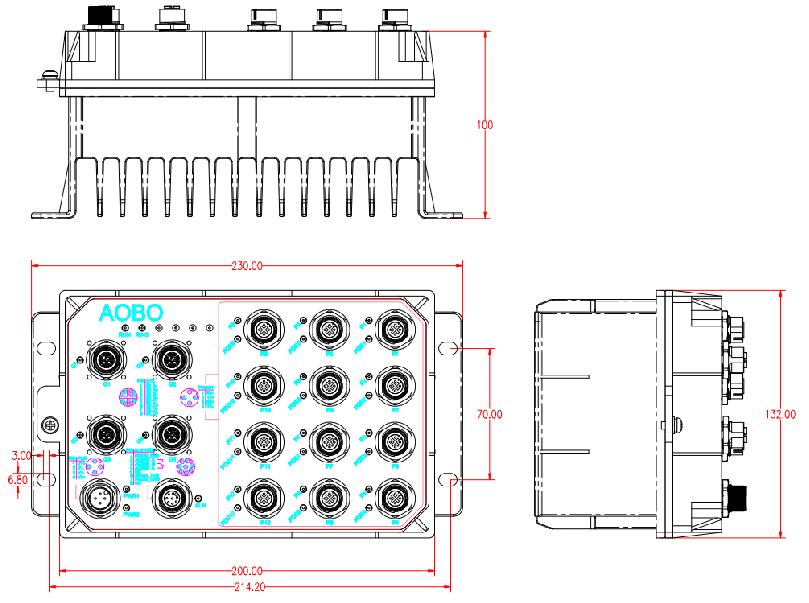

尺寸

230mm*132mm*100mm(L*W*D)

重量

小于2.8kg

安装方式

壁挂式安装方式

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

0-95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) Level 4

IEC61000-4-3(RS) Level 3

IEC61000-4-4(EFT) Level 4

IEC61000-4-5(Surge) Level 4

IEC61000-4-6(CS) Level 3

IEC61000-4-16(共模传导) Level 4

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


型号规格
AOBO 9016-PWR-8MM8个百兆M12电口
AOBO 9016-PWR-8MM-2GX8个百兆M12电口,2个千兆光
AOBO 9016-PWR-12MM-2GX12个百兆M12电口,2个千兆光
AOBO 9016-PWR-8MM- 4GX8个百兆M12电口,4个千兆光
AOBO 9016-PWR-12MM-4GX12个百兆M12电口,4个千兆光
AOBO 9016-PWR-12MM-4GM12个百兆M12电口,4个千兆电
AOBO 9016-PWR-12GM-4GX12个千兆M12电口,4个千兆光
AOBO 9016-PWR-12GM-2GX12个千兆M12电口,2个千兆光
AOBO 9016S-PWR-8GM-2GX8个千兆M12电口(其中支持4个千兆POE+),2个千兆光
AOBO 9016S-PWR-12MM-2GX12个百兆M12电口(其中12个支持POE+),2个千兆光
AOBO 9016S-PWR-12MM-4GX12个百兆M12电口(其中12个支持POE+),4个千兆光
AOBO 9016S-PWR-12MM-4GM12个百兆M12电口(其中12个支持POE+),4个千兆电
代码定义代码选项
        PWR2LD:直流双电源供电,供电范围:12~36VDC
2ND:直流双电源供电,供电范围:44VDC~57VDC
2HD:直流双电源供电,供电范围:66VDC~160VDC
HV:单电源交直流输入,85~264VAC,120~370VDC
        MM10/100_BASE-T自适应电口
