产品名称:

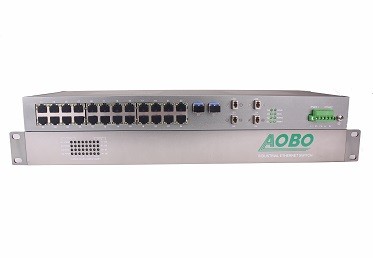

AOBO 3128

产品名称: 24+4G非网管型机架式工业交换机
上市日期: 2016-01-15

√ 最大支持4个千兆或百兆光口,24个百兆电口

冗余宽范围交、直流电源输入

符合工业四级电磁兼容性要求

40℃~+85℃工作温度范围

高强度铝合金外壳设计

AOBO 3128系列非网管型机架式工业交换机,最大可支持4个千兆或者百兆以太网光口,24个百兆以太网电口,专为满足工业网络应用而设计。该系列交换机可支持直流双电源供电(供电范围:12~36VDC),或者交流双电源供电(供电范围:85~264VAC)。支持IEEE802.3、802.3u、802.3x存储转发交换方式,专门针对工业恶劣使用环境开发,产品符合工业四级的电磁EMC兼容性要求,符合FCC、CE标准,为工业网络组网的以太网设备连接提供经济可靠的解决方案。

特点优势:

√ 支持IEEE802.3、802.3u、802.3x存储转发交换方式

√ 支持24VDC(12~36VDC)或者220VAC(85~264VAC)冗余电源输入

√ 无风扇、低功耗、宽温设计:-40℃~+85℃

√ 10/100M,全/半双工,MDI/MDI-X自适应



产品规格:

技术参数
标准
IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-T

IEEE 802.3ab(1000Bsae-T)

IEEE 802.3z(1000Base-SX/LX)

ANSI/IEEE 802.3 NWay

交换属性MAC表4K
交换时延
<10us
转发带宽
32Gbps
接口
百兆电口

10/100BaseT(X)自适应
RJ45连接接口
MDI/MDI-X自动交叉

全双工和半双工自动切换
百兆光口

100BaseFX

100BaseFX

单模、多模可选

单纤双向收发可选

传输距离
多模  2KM、4KM、5KM
单模  20~120KM
电源
输入电压
12~36VDC冗余电源输入或85~264VAC/120~370VDC
功率

8W(空载),16W(满载)

过载保护
支持
反接保护
支持
冗余保护支持
告警端口
2芯5.08mm间距插入式端子,250VAC/220VDC Max,2A  Max,60W Max
机械结构
外壳
铝型材
防护等级
IP30
尺寸

44mm×440mm×178mm

重量

2.65kg

安装方式
19"机架式
环境
工作温度
-40℃~+85℃
储存温度
-40℃~+85℃
相对湿度
0-95%无凝露
质保
MTBF
800,000h
保修期
5年
行业标准
EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A
EMS

IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

AOBO 3128

产品型号
规格
AOBO 3128-PWR-16MT
16个10/100M  BaseT(X)RJ45电端口
AOBO 3128-PWR-24MT
24个10/100M  BaseT(X)RJ45电端口
AOBO 3128-PWR-16MT-2MX
16个10/100M  BaseT(X)RJ45电端口,2个百兆光接口
AOBO 3128-PWR-16MT-4MX
16个10/100M  BaseT(X)RJ45电端口,4个百兆光接口
AOBO 3128-PWR-24MT-2MX
24个10/100M  BaseT(X)RJ45电端口,2个百兆光接口
AOBO 3128-PWR-24MT-4MX
24个10/100M  BaseT(X)RJ45电端口,4个百兆光接口
AOBO 3128-PWR-16MT-2GX
16个10/100M  BaseT(X)RJ45电端口,2个千兆光接口
AOBO 3128-PWR-16MT-4GX
16个10/100M  BaseT(X)RJ45电端口,4个千兆光接口
AOBO 3128-PWR-24MT-2GX
24个10/100M  BaseT(X)RJ45电端口,2个千兆光接口
AOBO 3128-PWR-24MT-4GX
24个10/100M  BaseT(X)RJ45电端口,4个千兆光接口
代码定义
代码选项
PWR
2LD:直流双电源供电,供电范围:12~36VDC

HV:单电源交直流输入,85~264VAC,120~370VDC

2HV:双电源交直流输入,85~264VAC/120~370VDC

MX
MSD1320SC 百兆_单模_双纤_1310nm_20km_SC
MSD1320ST 百兆_单模_双纤_1310nm_20km_ST
MSD1340SC 百兆_单模_双纤_1310nm_40km_SC
MMD134SC 百兆_多模_双纤_1310nm_4km_SC
MMD134ST 百兆_多模_双纤_1310nm_4km_ST
MSS3540ST 百兆_单模_单纤_Tx:1310/Rx:1550nm_40km_ST
MSS5340ST 百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST
  GX
千兆SFP插槽,可选配以下SFP模块:
GSFP_E_RJ45 10M/100M/1000M自适应RJ45电接口
GSD1320LC 千兆_单模_双纤_1310nm_20KM_LC
GSD1340LC 千兆_单模_双纤_1310nm_40KM_LC
GSS3520SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC
GSS5320SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC
GSS3540SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC
GSS3540SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC
