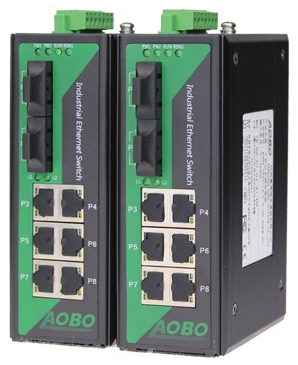

AOBO 5011 网管型导轨式工业以太网交换机

新闻资讯

发布日期：

2023-05-10

产品简介

AOBO 5011系列光纤自愈环工业以太网交换机可提供2～4个千/百兆光端口和6～8个10 /100M自适应RJ45电端口。设备采用本公司独有的ABRing® 全分布式自愈环技术，网络自愈时间小于5ms。用户也可以选配ABPass®断电光路保护功能，支持设备在断电情况下的光纤旁路功能，进一步提升网络可靠性。该系列交换机支持支持VLAN、QOS、STP/RSTP MSTP、端口聚合、IGMP Snooping、ACL等丰富的网络管理功能，支持SNMP网管、Web、Telnet、ABView专用网管软件多种管理方式。产品专门针对工业恶劣环境开发，可以在-40℃～+85℃的环境中稳定工作，产品符合电力最高等级的电磁EMC以及防雷标准要求，在风场通信、高速公路、地铁、电力、市政工程和工厂自动化通信中得到广泛应用。

AOBO 5011 网管型导轨式工业以太网交换机

功能描述

支持2～8个千/百兆光端口和4～8个10 /100M自适应RJ45电端口
光口可同时支持SFP插槽/固定光口可选
支持ABRing® 全分布式自愈环网，环网自愈时间<5ms，断链恢复自愈不丢包
支持VLAN、GVRP、RSTP、广播风暴抑制、IGMP Snooping、ACL等管理功能
支持基于端口、IP、MAC等多种形式的VLAN策略，灵活方便地实现业务间隔离和用户分组
支持端口智能自环检测功能，杜绝端口成环问题造成的网络风暴问题
支持SNMP、Telnet、Web、ABView集中管理多种管理方式
支持即插即用（免配置），支持远程对设备进行批量设置
支持自动拓扑和远程实时在线监控

专门针对工业恶劣环境开发：工作温度-40℃～85℃，适应恶劣电磁环境

性能参数

技术参数	标准	IEEE 802.3 ，10Base-T Ethernet IEEE 802.3u， 100 Base-TX and 100Base-FX Fast Ethernet IEEE 802.3ab ，1000 Base-T (X)Gigabit Ethernet copper IEEE 802.3z，1000BaseSX/LX/LHX/ZX IEEE 802.3x Flow Control and Back-pressure， IEEE 802.1AB Link Layer Discovery Protocol (LLDP) IEEE 802.1p Class of Service (CoS)， IEEE 802.1Q， VLAN IEEE 802.1D-2004 Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) IEEE 802.3ad Link Aggregation Protocol(LACP)， IEEE 802.1x Port Based Network Access Protoco， IEEE 1588 PTP( Precision Time Protocol) v1/v2
交换属性	优先级队列	8
	VLAN数	4K
	VLAN ID	1-4094
	MAC表	8K
	交换时延	<10us
	转发带宽	44Gbps
接口	千兆光口	1000Base-X SC、ST、FC、LC接口可选单模、多模可选单纤双向收发可选
	百兆光口	100BaseFX SC、ST、FC接口可选单模、多模可选单纤双向收发可选
	百兆电口	10 /100BaseT(X)自适应 RJ45连接接口或者接线端子接口 MDI/ MDI-X自动交叉全双工和半双工自动切换
	传输距离	多模 2KM、4KM、5KM 单模 20KM～120KM
电源	输入电压	12～36VDC冗余电源输入或85～264VAC 120～370VDC
	功率	5.0W(空载)，8.0W(满载)
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	3芯5.08mm间距插入式端子,250VAC 220VDC Max,2A Max,60W Max
机械结构	外壳	钣金
	防护等级	IP40
	尺寸	根据端口组合不同，5011系列有两种规格尺寸：143mm103.5mm56mm （LWH） 143mm103.5mm84mm （LWH）
	重量	0.6kg
	安装方式	导轨式
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	相对湿度	0-95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022 CISPR22,Class A
	EMS	IEC61000-4-2(ESD) Level 4 IEC61000-4-3(RS) Level 3 IEC61000-4-4(EFT) Level 4 IEC61000-4-5(Surge) Level 4 IEC61000-4-6(CS) Level 3 IEC61000-4-16(共模传导) Level 4
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

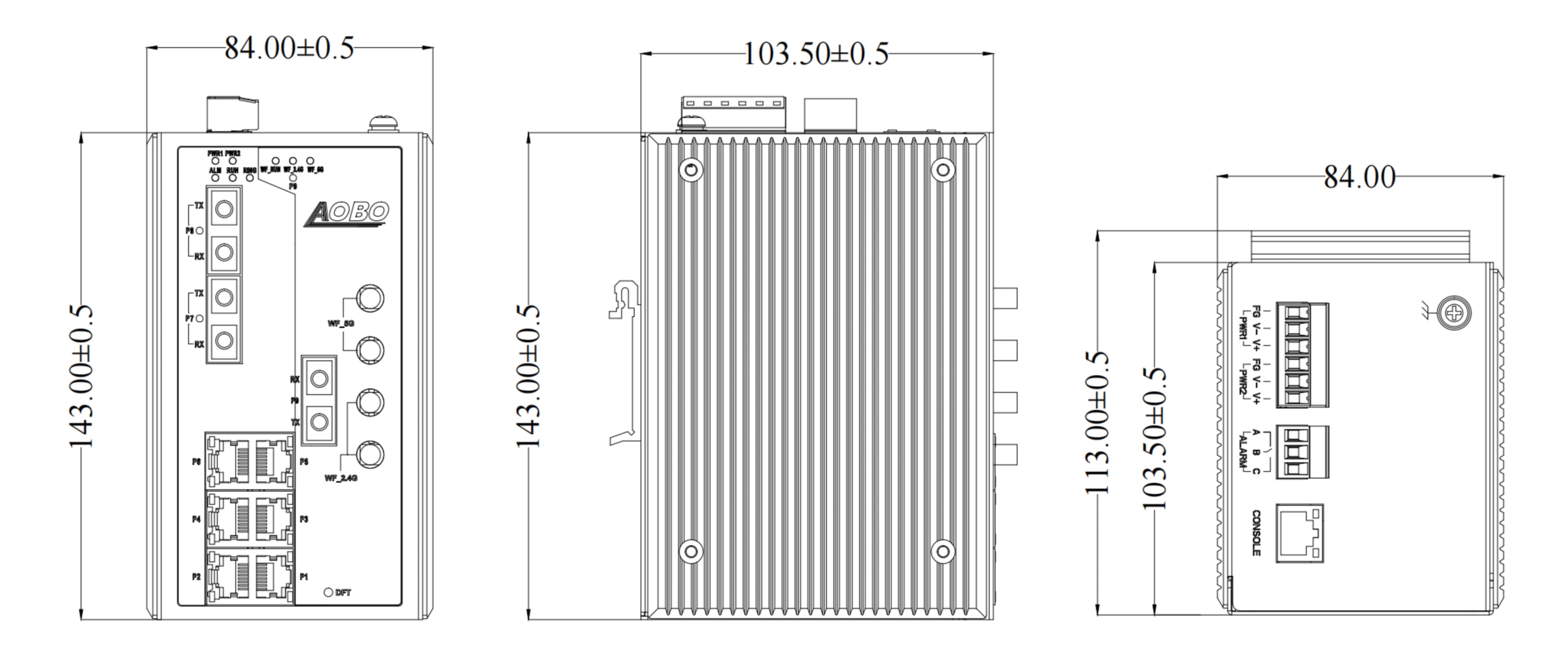

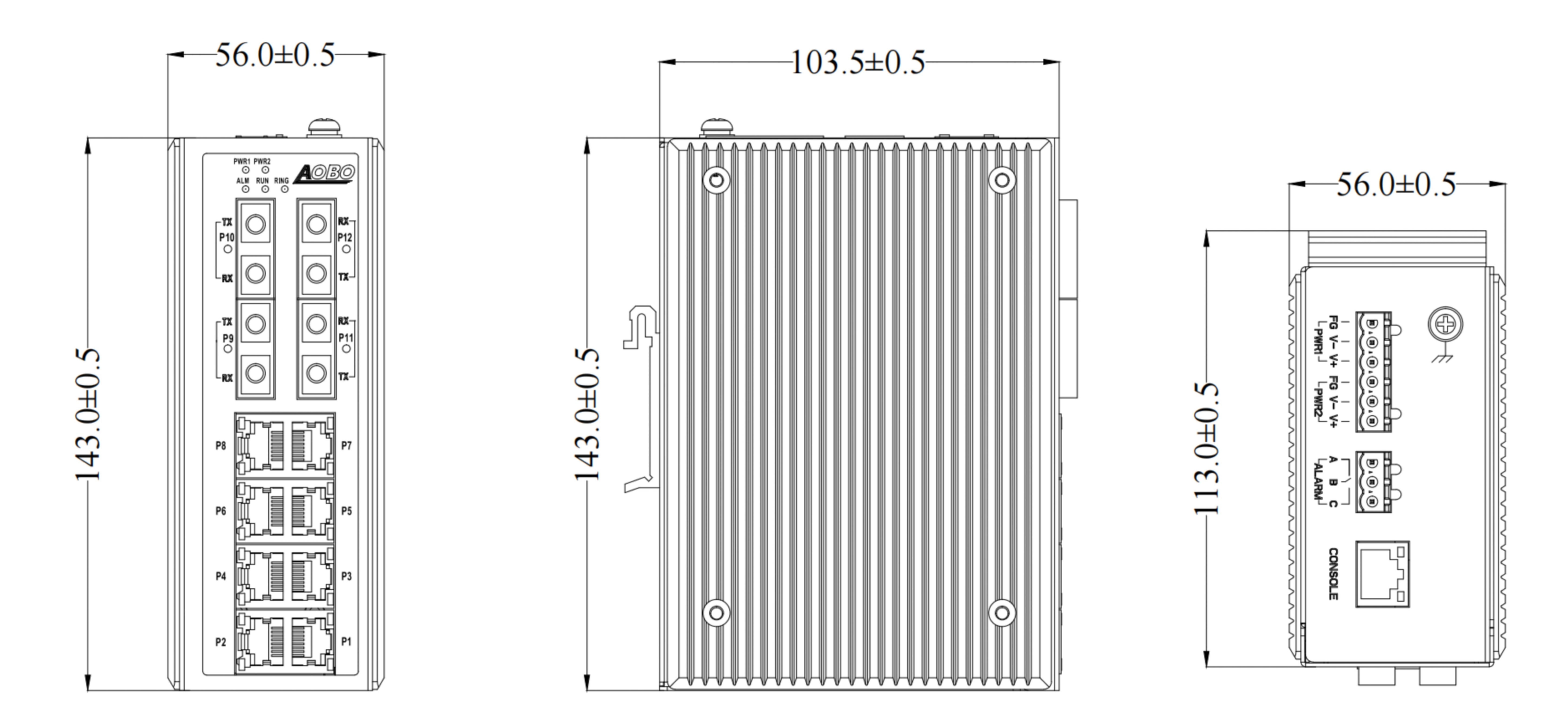

产品尺寸

AOBO 5011 网管型导轨式工业以太网交换机

产品选型

产品型号	规格
5011-PWR-4MT-1MX	4个10/100BaseT(X)RJ45电端口，1个100 BaseFX光接口
5011-PWR-4MT-2MX	4个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口
5011-PWR-4MT-3MX	4个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
5011-PWR-6MT-2MX	6个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口
5011-PWR-6MT-2MX-2GX	6个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口，2个千百兆SFP插槽
5011-PWR-6MT-3MX	6个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
5011-PWR-6MT-4MX	6个10/100BaseT(X)RJ45电端口，4个100 BaseFX光接口
5011-PWR-8MT	8个10/100BaseT(X)RJ45电端口
5011-PWR-8MT-1MX	8个10/100BaseT(X)RJ45电端口，1个100 BaseFX光接口
5011-PWR-8MT-2MX	8个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口
5011-PWR-8MT-2MX-2GX	8个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口，2个千百兆SFP插槽
5011-PWR-8MT-2MX-6GX	8个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口，6个千百兆SFP插槽
5011-PWR-8MT-3MX	8个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
5011-PWR-8MT-4MX	8个10/100BaseT(X)RJ45电端口，4个100 BaseFX光接口
5011-PWR-8MT-4MX-4GX	8个10/100BaseT(X)RJ45电端口，4个100 BaseFX光接口，4个千百兆SFP插槽
5011P-PWR-6MT-3MX	支持ABPass®光路保护功能。6个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
5011P-PWR-8MT-3MX	支持ABPass®光路保护功能。8个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
代码定义	代码选型
PWR	2LD：直流双电源供电，供电范围：12～36VDC
	HV：单电源交直流输入，85～264VAC，120～370VDC
MX	MSD1320SC	百兆_单模_双纤_1310nm_20KM_SC
	MSD1340SC	百兆_单模_双纤_1310nm_40KM_SC
	MSD1580SC	百兆_单模_双纤_1550nm_80KM_SC
	MSS3520SC	百兆_单模_单纤_Tx:1310 Rx:1550nm_20KM_SC
	MSS5320SC	百兆_单模_单纤_Tx:1550 Rx:1310nm_20KM_SC
	MSS3540SC	百兆_单模_单纤_Tx:1310 Rx:1550nm_40KM_SC
	MSS5340SC	百兆_单模_单纤_Tx:1550 Rx:1310nm_40KM_SC
GX	GSD1320SC	千兆_单模_双纤_1310nm_20KM_SC
	GSD1340SC	千兆_单模_双纤_1310nm_40KM_SC
	GSD1580SC	千兆_单模_双纤_1550nm_80KM_SC
	GSS3520SC	千兆_单模_单纤_Tx:1310 Rx:1550nm_20KM_SC
	GSS5320SC	千兆_单模_单纤_Tx:1550 Rx:1310nm_20KM_SC
	GSS3540SC	千兆_单模_单纤_Tx:1310 Rx:1550nm_40KM_SC
	GSS5340SC	千兆_单模_单纤_Tx:1550 Rx:1310nm_40KM_SC
备注：上述接口仅为部分典型型号，更多型号请咨询厂家技术支持；
