32口三层万兆机架式工业以太网交换机

√ 最多可支持24个千兆光/电端口+4个千兆Combo端口+4个万兆SFP+插槽

√ 支持VLAN、QoS、GVRP、LACP、RSTP/MSTP、VRRP、IGMP Snooping、ACL等协议功能

√ 支持全分布式极速自愈环ABRing®协议,自愈时间<5ms

√ 支持PIM-SM 组播路由协议

√ 支持静态路由、OSPFv2动态路由协议,支持VRRP虚拟路由技术

  • 产品概述
  • 技术规格
  • 产品选型

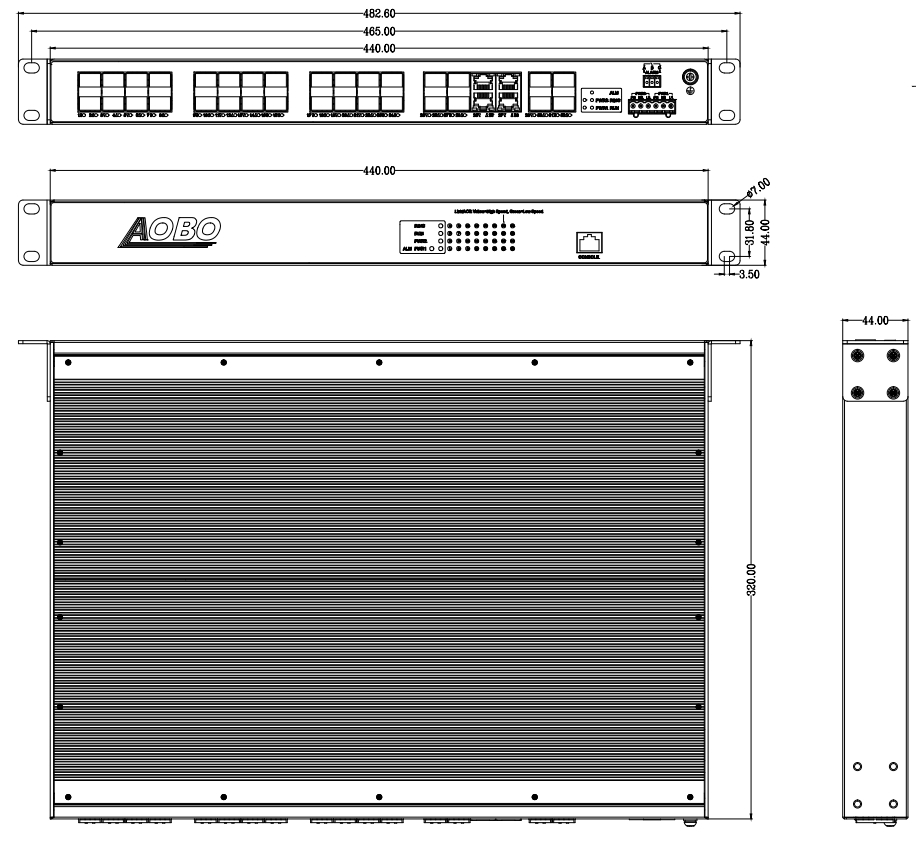

  • 安装尺寸
  • 资料下载

AOBO 7032系列产品是杭州奥博瑞光通信有限公司针对高带宽、高可靠要求而研发机架式模块化二/三层万兆工业以太网交换机, AOBO 7032系列最多可提供24个千兆光/电可选端口,4个千兆Combo端口,4个万兆SFP+插槽,用户可根据现场组网需要灵活配置光口电口的端口数量。AOBO 7032系列支持全分布式极速自愈环ABRing®技术,能够有效提高工业网络的可靠性。设备支持VLAN、GVRP、STP/RSTP/MSTP、LACP、IGMP Snooping、ACL等丰富的网络管理功能,支持VLAN间路由、静态路由、OSPF动态三层路由功能,支持VRRP虚拟路由功能,支持SNMPv1/v2c/v3、Console、Web、Telnet多种网络管理方式。该系列具有IP40等级金属外壳,无风扇设计,具备良好的电磁兼容EMC性能,可以在-40℃~+85℃极端恶劣温度环境范围长期稳定工作。设备适用于新能源、电力、轨道交通、智能交通、高速公路、工业自动化等行业中有视频、音频、高速数据等高带宽业务需求的应用场合,作为骨干层/汇聚层交换机使用。


优势特点:

Ø最多可支持24个千兆光/电端口+4个千兆Combo端口+4个万兆SFP+插槽

Ø支持VLAN、QoS、GVRP、LACP、RSTP/MSTP、VRRP、IGMP Snooping、ACL等协议功能

Ø支持全分布式极速自愈环ABRing®协议,自愈时间<5ms

Ø支持PIM-SM 组播路由协议

Ø支持静态路由、OSPFv2动态路由协议,支持VRRP虚拟路由技术

Ø支持IEEE802.1X、HTTPS、SSH、RADIUS、TACACS+等安全技术

Ø支持SNMPv1/v2c/v3、Console、Telnet、Web等多种网络管理方式

Ø支持ABView 网络管理平台,实现网络拓扑动态呈现,支持远程操作和批量操作,方便用户管理

Ø工业级无风扇设计,工作温度:-40℃~+85℃


技术参数

标准

IEEE802.3、IEEE802.3u、IEEE802.3z、

IEEE802.3ab、IEEE802.3x、IEEE802.1d、

IEEE802.1w、IEEE802.1s、IEEE802.1q、

IEEE802.1p、IEEE802.1x、IEEE802.3ae、

IEEE 802.3ad

交换属性

优先级队列

8

VLAN数

4K

VLAN ID

1-4094

MAC表

32K

组播组数

32K(和单播共用)

交换时延

<10us

缓存

32M

转发带宽

180Gbps

接口

千兆电端口

最多28个10/100/1000Base-T(X)RJ45电端口

千兆光端口

最多32个100Base-FX/1000Base-X SFP插槽

千兆Combo端口

4个光电复用(Combo)端口:

10/100/1000Base-T(X)自适应RJ45端口、100Base-FX/1000Base-X SFP插槽

万兆光端口

4个10GBase-X SFP+插槽,兼容千兆模块

电源

输入电压

85~265VAC/120~370VDC

设备功耗

≤46.7W

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

250VAC/220VDC Max,2A Max,60W Max

机械结构

外壳

金属

防护等级

IP40

尺寸

440mm×320mm×44mm

重量

5.5kg

安装方式

1U机架式

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

5~95%无凝露

可靠性

MTBF

800,000h

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) Level 4

IEC61000-4-3(RS) Level 3

IEC61000-4-4(EFT) Level 4

IEC61000-4-5(Surge) Level 4

IEC61000-4-6(CS) Level 3

IEC61000-4-16(共模传导) Level 4

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 7032-PWR-24GT

24个千兆电端口

AOBO 7032-PWR-24GT-4GC

24个千兆电端口,4个千兆Combo端口

AOBO 7032-PWR-16GT-8GX

16个千兆电端口,8个千兆SFP插槽

AOBO 7032-PWR-16GT-8GX-4GC

16个千兆电端口,8个千兆SFP插槽,4个千兆Combo端口

AOBO 7032-PWR-8GT-16GX

8个千兆电端口,16个千兆SFP插槽

AOBO 7032-PWR-8GT-16GX-4GC

8个千兆电端口,16个千兆SFP插槽,4个千兆Combo端口

AOBO 7032-PWR-24GX-4GC

24个千兆SFP插槽,4个千兆Combo端口

AOBO 7032-PWR-24GT-4GC -4TX

24个千兆电端口,4个千兆Combo端口,4个万兆SFP+插槽

AOBO 7032-PWR-24GX-4GC-4TX

24个千兆SFP插槽,4个千兆Combo端口, 4个万兆SFP+插槽

AOBO 7032-L3-PWR-24GT

24个千兆电端口,支持三层协议

AOBO 7032-L3-PWR-24GT-4GC

24个千兆电端口,4个千兆Combo端口,支持三层协议

AOBO 7032-L3-PWR-16GT-8GX

16个千兆电端口,8个千兆SFP插槽,支持三层协议

AOBO 7032-L3-PWR-16GT-8GX-4GC

16个千兆电端口,8个千兆SFP插槽,4个千兆Combo端口,支持三层协议

AOBO 7032-L3-PWR-8GT-16GX

8个千兆电端口,16个千兆SFP插槽,支持三层协议

AOBO 7032-L3-PWR-8GT-16GX-4GC

8个千兆电端口,16个千兆SFP插槽,4个千兆Combo端口,支持三层协议

AOBO 7032-L3-PWR-24GT-8GX

24个千兆电端口,8个千兆SFP插槽,支持三层协议

AOBO 7032-L3-PWR-24GT-4GC-4TX

24个千兆电端口,4个千兆Combo端口,4个万兆SFP+插槽,支持三层协议

AOBO 7032-L3-PWR-24GX-4GC -4TX

24个千兆电SFP插槽,4个千兆Combo端口,4个万兆SFP+插槽,支持三层协议

代码定义

代码选型

L3

表示该设备支持三层路由功能

PWR

HV:单电源交直流输入

2HV:双电源交直流输入

GC

千兆Combo端口,支持千兆光复用,千兆电端口和SFP插槽

GX

千兆SFP插槽,可选配的部分SFP模块如下:

GSFP_E_RJ45

10/100/1000Base-T(X)RJ45电端口

GSD1320LC

千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC

千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC

千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC

千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

TX

万兆SFP+插槽,可选配万兆SFP+模块,也兼容千兆SFP模块,可选配的部分万兆SFP模块如下:

TSFP+_E_RJ45

10GBASE-T RJ45电端口,兼容1000MBASE-T

TSD1310LC

万兆_单模_双纤_1310nm_10KM_LC

TSD1320LC

万兆_单模_双纤_1310nm_20KM_LC

TSD1340LC

万兆_单模_双纤_1310nm_40KM_LC

TSS3510SC

万兆_单模_单纤_Tx:1310/Rx:1550nm_10KM_SC

TSS5310SC

万兆_单模_单纤_Tx:1550/Rx:1310nm_10KM_SC

备注

上述型号列表中仅为部分端口组合型号和SFP/SFP+模块,该系列还可支持其他端口组合型号和SFP/SFP+模块,可咨询售前客服
