AOBO 7228系列

28口千/百兆网管型机架式工业以太网交换机

√ 灵活的模块化设计,扩展方便,最大支持4个千兆以太网端口，24个百兆端口

√ 支持ABRing®自愈环网协议，自愈时间<5ms

√ 支持QoS、VLAN、组播、端口速率限制、广播报文抑制、端口自环检测等功能

√ 极端温度适应能力及良好的电磁兼容性能

√ 支持ABNet自动拓扑及Web管理方式

在线询价

产品概述
技术规格
产品选型

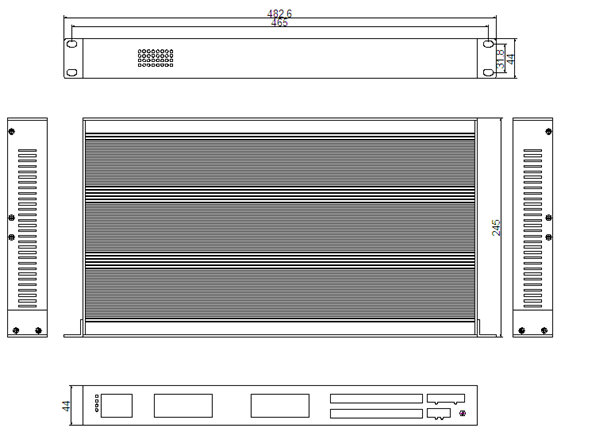

安装尺寸
资料下载

AOBO 7228系列为网管型模块化工业以太网交换机，最大可支持4个千兆以太网接口，24个百兆以太网接口，接口可配置为光口或电口，用户可根据现场实际需要，选择合适的光电模块的组合。采用独有的ABRing® 全分布式极速自愈环技术，网络自愈时间小于5ms。该系列交换机专门针对工业恶劣使用环境开发，产品符合电力最高等级的电磁EMC以及防雷标准。支持专用的集中式ABNet自动拓扑发现、Web远程配置管理，并支持广播风暴抑制、端口限速、VLAN、QoS等网络管理功能。产品在风电场行业、变电站自动化、高速公路、市政工程自动控制通信中得到广泛应用。

优势特点:

Ø支持ABRing®全分布式自愈环网，环网自愈时间<5ms，支持即插即用

Ø支持VLAN、QoS、速率限制、端口隔离、组播、端口镜像等管理功能

Ø支持广播风暴抑制功能，可限制多播、单播泛洪、广播报文报文输入速率

Ø支持端口智能自环检测功能，杜绝端口成环问题造成的网络风暴问题

技术参数	标准	IEEE 802.3 10Base-T IEEE 802.3u 100Base-T IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-SX/LX ANSI/IEEE 802.3 NWay
交换属性	优先级队列	8
	VLAN数	4K
	VLAN ID	1-4093
	MAC表	16K
	交换时延	<10us
	转发带宽	32Gbps
接口	百兆电口	10/100BaseT(X)自适应 RJ45连接接口 MDI/MDI-X自动交叉全双工和半双工自动切换
	百兆光口	100BaseFX SC、ST、FC接口可选单模、多模可选单纤双向收发可选
	千兆电口	10/100/1000BaseT(X)自适应
	千兆光口	1000Base-X SFP插槽
	传输距离	多模 2KM、4KM 单模 20～120KM
电源	输入电压	12～36VDC冗余电源输入或85～264VAC/120～370VDC
	功耗	7W(空载)，22W(满载)
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max
机械结构	外壳	金属
	防护等级	IP30
	尺寸	450mm×290mm×44mm
	重量	2.7kg
	安装方式	1U机架式
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	相对湿度	5-95%无凝露
质保	MTBF	560,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 7228-PWR-8MT-8MX	8个百兆电口，8个百兆光口
AOBO 7228-PWR-16MT-8MX	16个百兆电口，8个百兆光口
AOBO 7228-PWR-8MT-16MX	8个百兆电口，16个百兆光纤口
AOBO 7228-PWR-4GT-16MX	4个千兆电口，16个百兆光纤口
AOBO 7228-PWR-4GT-24MX	4个千兆电口，24个百兆光纤口
AOBO 7228-PWR-24MT-4GX	24个百兆电口，4个千兆光纤口
AOBO 7228-PWR-8MT-16MX-4GX	8个百兆电口，16个百兆光纤口，4个千兆光纤口
AOBO EM7228-8MX	AOBO 7228 8端口模块插卡,支持8个100 BaseFX光接口
AOBO EM7228-8MT	AOBO 7228 8端口模块插卡,支持8个10/100 BaseT(X)接口
AOBO EM7228-4MT-4MX	AOBO 7228 8端口模块插卡,支持4个100 BaseFX光接口和4个100 BaseFX光接口
代码定义	代码选项
PWR	2LD:直流双电源供电，供电范围：12~36VDC
PWR	HV：单电源交直流输入，85~264VAC，120~370VDC
MT	10/100M BaseT(X)RJ45电端口
MX	MSD1320SC 百兆_单模_双纤_1310nm_20km_SC MSD1320ST 百兆_单模_双纤_1310nm_20km_ST MSD1320FC 百兆_单模_双纤_1310nm_20km_FC MSD1340SC 百兆_单模_双纤_1310nm_40km_SC MMD134SC 百兆_多模_双纤_1310nm_4km_SC MMD134ST 百兆_多模_双纤_1310nm_4km_ST MSS3540ST 百兆_单模_单纤_Tx:1310/Rx:1550nm_40km_ST MSS5340ST 百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST
GX	千兆SFP插槽，可选配以下SFP模块：
GX	GSFP_E_RJ45 10M/100M/1000M自适应RJ45电接口 GSD1320LC 千兆_单模_双纤_1310nm_20KM_LC GSD1340LC 千兆_单模_双纤_1310nm_40KM_LC GSS3520SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC GSS5320SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

AOBO 7228
