26口全千兆/千/百兆网管型机架式工业以太网交换机

√ 最多支持4个千兆Combo,24个千兆以太网端口

√ 光口可同时支持SFP/固定光口类型可选,满足不同组网场景需要

√ 支持静态路由、OSPF、VRRP等三层路由功能

√ 支持IEEE802.1X、HTTPS、SSH、RADIUS、TACACS+等安全技术

√ 支持VLAN、QoS、GVRP、LACP、RSTP/MSTP、VRRP、IGMP Snooping、ACL等管理功能

  • 产品概述
  • 技术规格
  • 产品选型

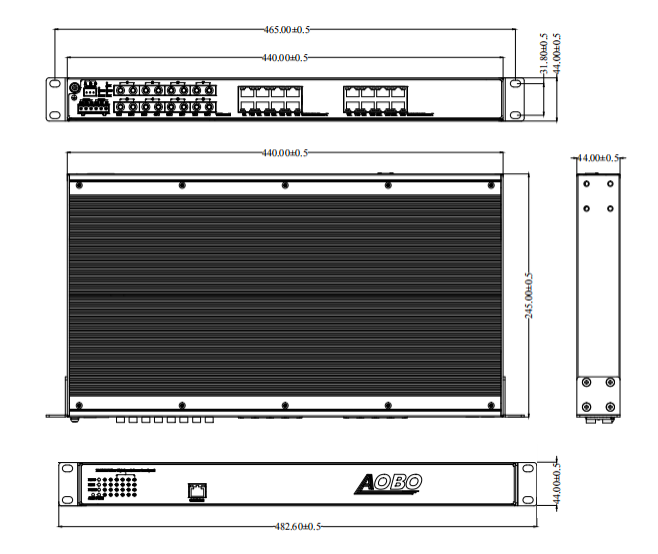

  • 安装尺寸
  • 资料下载

AOBO 7228B系列为杭州奥博瑞光通信有限公司针对高带宽、高可靠要求而研发的工业级全千兆模组化设计方案,特别适用于新能源、电力、轨道交通、智能交通、高速公路、工业自动化等行业中有视频、音频等高带宽业务需求的应用场合。AOBO 7228B系列最多可提供4个千兆Combo接口,24个千兆以太网端口(可以是千兆/百兆光口和电口组合),支持1*9固定式光口和SFP光口可选;用户可根据现场组网需要灵活配置光口电口的端口数量。AOBO 7228B系列支持全分布式极速自愈环ABRing®技术,可在5ms内实现全网自愈,能够有效提高工业网络的可靠性。AOBO 7228B系列三层工业交换机支持静态路由、OSPF、VRRP等三层路由技术,支持VLAN、GVRP、STP/RSTP/MSTP、LACP、IGMP Snooping、ACL等丰富的网络管理功能,支持SNMPv1/v2c/v3、Console、Web、Telnet多种网络管理方式。该系列具有IP40等级金属外壳,无风扇设计,具备良好的电磁兼容EMC性能,可以在-40℃~+85℃极端恶劣温度环境范围长期稳定工作。


优势特点:

Ø最多支持4个千兆Combo,24个千兆以太网端口

Ø光口可同时支持SFP/固定光口类型可选,满足不同组网场景需要

Ø支持静态路由、OSPF、VRRP等三层路由功能

Ø支持IEEE802.1X、HTTPS、SSH、RADIUS、TACACS+等安全技术

Ø支持VLAN、QoS、GVRP、LACP、RSTP/MSTP、VRRP、IGMP Snooping、ACL等管理功能

Ø支持SNMPv1/v2c/v3、Console、Telnet、Web等多种、网络管理方式

Ø支持全分布式极速自愈环ABRing®协议,自愈时间<5 ms

Ø工业级无风扇设计,工作温度:-40℃~+85℃


技术参数

标准

IEEE802.3、IEEE802.3u、IEEE802.3z、

IEEE802.3ab、IEEE802.3x、IEEE802.1d、

IEEE802.1w、IEEE802.1s、IEEE802.1q、

IEEE802.1p、IEEE802.1x、IEEE802.3ae、

IEEE 802.3ad

优先级队列

8

VLAN数

4K

交换属性

VLAN ID

1-4094

MAC表

16K

组播组数

512

交换时延

<10us

缓存

12M

转发带宽

128G

接口

千兆电口

10/100/1000BaseT(X)自适应

千兆光口

100Base-FX/1000Base-X SFP插槽

10/100/1000Base-T(X) SFP接口

支持SC/ST/FC 固定式光口可选

传输距离

多模  2KM、4KM

单模  20KM~120KM

电源

输入电压

12~57VDC冗余电源输入或85~265VAC/200~370VDC

功耗

35W(满载)

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

250VAC/220VDC Max,2A Max,60W Max

机械结构

外壳

金属

防护等级

IP30

尺寸

440mm×245mm×44mm

重量

5.5kg

安装方式

1U机架式

环境

工作温度

-40℃~+75℃

储存温度

-40℃~+85℃

相对湿度

5~95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) Level 4

IEC61000-4-3(RS) Level 3

IEC61000-4-4(EFT) Level 4

IEC61000-4-5(Surge) Level 4

IEC61000-4-6(CS) Level 3

IEC61000-4-16(共模传导) Level 4

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 7228B-L3-PWR-8GT-16GX

8个千兆电端口,16个千兆SFP插槽

AOBO 7228B-L3-PWR-8GT-16GSD1320ST

8个千兆电端口,16个千兆光纤固定光口

(千兆单模双纤ST,光口类型可定制)

AOBO 7228B-L3-PWR-16GT

16个千兆电端口

AOBO 7228B-L3-PWR-16GT-8GX

16个千兆电端口,8个千兆SFP插槽

AOBO 7228B-L3-PWR-16GT-8GSD1320ST

16个千兆电端口,8个千兆光纤固定光口

(千兆单模双纤ST,光口类型可定制)

AOBO 7228B-L3-PWR-24GT

24个千兆电端口

AOBO 7228B-L3-PWR-24GSD1320ST-4GC

24个千兆光纤固定光口(千兆单模双纤ST,光口类型可定制),4个千兆Combo口

AOBO 7228B-L3-PWR-24GX-4GC

24个千兆SFP光纤插槽,4个千兆Combo口

AOBO 7228B-L3-PWR-24GT-4GC

24个千兆电端口,4个千兆Combo接口

代码定义

代码选型

PWR

2LD:直流双电源供电,供电范围:12~57VDC。

HV:单电源交直流输入,165~265VAC/200~370VDC。

2HV:双电源交直流输入,165~265VAC/200~370VDC。

GX

千兆SFP插槽,可选配以下SFP模块:

GSFP_E_RJ45

10M/100M/1000M自适应J45电接口

GSD1320LC

千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC

千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC

千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC

千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

GSD1320ST

千兆单模双纤ST光口(1*9固定式);固定式光口支持ST/FC/SC等接口类型可选;单模/多模可选,传输距离可选;

备注

上述型号列表中仅为部分端口组合型号,该系列还可支持其他端口组合型号,更多型号可咨询售前客服



AOBO 7228B系列

相关文档

名称

大小

类型

版本

发布日期

AOBO 7228B系列产品规格书
2024-01-05
