24口全千兆网管型机架式工业以太网交换机

√ 最多支持24个千兆以太网端口,特别适用于有视频监控等高带宽业务需求的千兆网络

√ 支持ABRing®极速自愈环,自愈时间<5ms

√ 支持VLAN、RSTP、GVRP、QoS、ACL、端口聚合、端口限速、广播风暴抑制等网络功能

√ 支持SNMP网管、Web、Telnet、ABView专用网管软件和自动拓扑

√ 良好的电磁兼容性能及极端温度适应能力

  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

AOBO G7024系列为我司研发的全千兆方案的网管型机架式工业以太网交换机,最多可提供24个全千兆的以太网端口,可根据现场组网需要灵活配置光口电口数量。特别适用于安防监控、智能交通、工业自动化领域中有视频、音频等高带宽业务需求的应用场合。分布式ABRing®自愈环技术能够有效提高工业网络的可靠性,可在5ms内实现全网自愈。AOBO G7024系列支持STP/RSTP/MSTP、端口聚合、IGMP Snooping、ACL、GVRP等丰富的网络管理功能,支持SNMP网管、Web、Telnet、ABView专用网管软件多种管理方式。该系列具有IP40等级金属外壳,具备良好的电磁兼容EMC性能,可以在-40℃~+85℃极端恶劣的温度环境范围长期稳定工作。



优势特点:

Ø最多可支持24个全千兆以太网端口,满足音频、视频等更高带宽业务传输需求

Ø支持VLAN、GVRP、RSTP、广播风暴抑制、IGMP Snooping、GMRP、ACL等管理功能

Ø支持SNMP、Telnet、Web、ABView集中管理多种管理方式

Ø支持全分布式极速自愈环ABRing®协议,自愈时间<5ms




技术参数

标准

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-T

IEEE 802.3ab 1000Base-T

IEEE 802.3z 1000Base-SX/LX

交换属性

优先级队列

8

VLAN数

4K

VLAN ID

1-4094

MAC表

8K

组播组数

256

交换时延

<10us

转发带宽

32Gbps

接口

千兆电口

10/100/1000BaseT(X)自适应

千兆光口

1000Base-X SFP插槽

10/100/1000Base-T(X) SFP接口

传输距离

多模  2KM、4KM

单模  20~120KM

电源

输入电压

12~36VDC冗余电源输入或85~264VAC/120~370VDC

功耗

5.71W(空载),25.17W(满载)

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

3芯5.08mm间距插入式端子,250VAC/220VDC  Max,2A Max,60W Max

机械结构

外壳

金属

防护等级

IP40

尺寸

440mm×223.5mm×44mm

重量

2.7kg

安装方式

机架式、壁挂安装

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

5-95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO G7024-PWR-8GT-6GX

8个千兆电端口,6个千兆SFP插槽

AOBO G7024-PWR-8GT-8GX

8个千兆电端口,8个千兆SFP插槽

AOBO G7024-PWR-12GT-8GX

12个千兆电端口,8个千兆SFP插槽

AOBO G7024-PWR-12GT-12GX

12个千兆电端口,12个千兆SFP插槽

代码定义

代码选项

PWR

2LD:直流双电源供电,供电范围:12~36VDC

HV:单电源交直流输入,85~264VAC,120~370VDC

2HV:双电源交直流输入,85~264VAC/120~370VDC

GX

千兆SFP插槽,可选配以下SFP模块:

GSFP_E_RJ45 10M/100M/1000M自适应RJ45电接口

GSD1320LC 千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC 千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

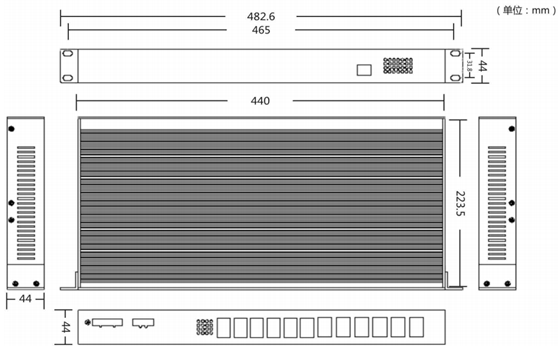

AOBO G7024

相关文档

名称

大小

类型

版本

发布日期

AOBO G7024系列产品规格书
2024-01-05
