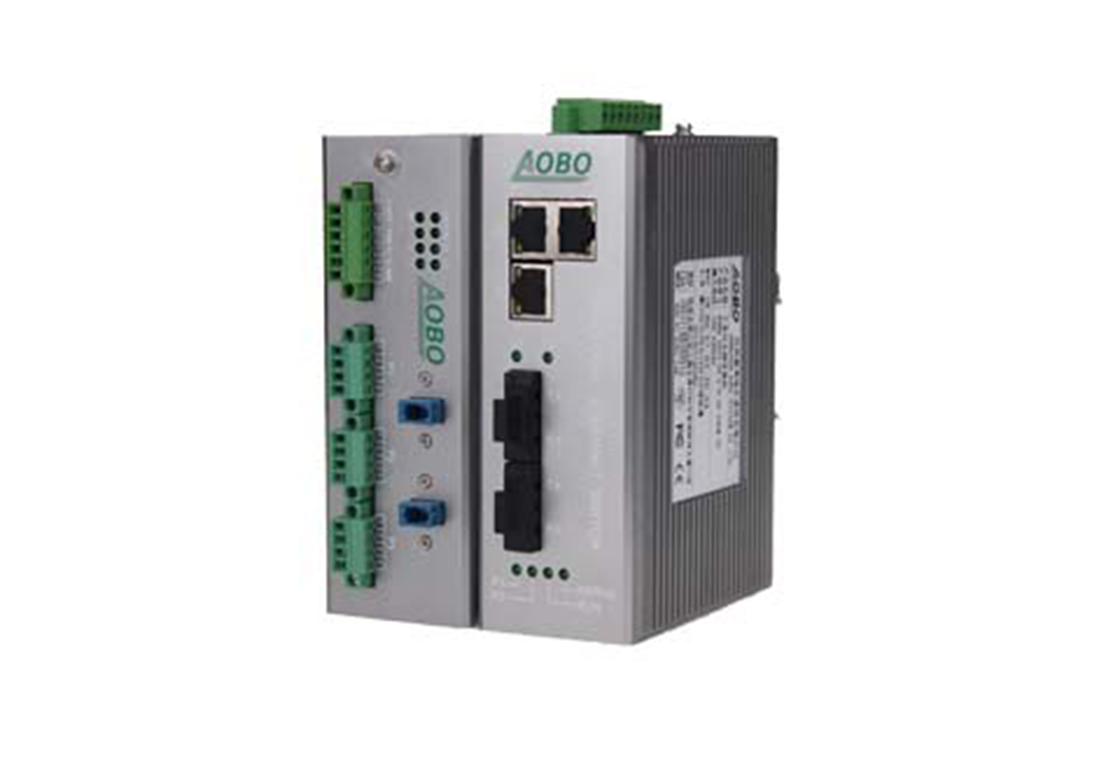

5口百兆网管型导轨式工业以太网交换机

√  支持2个百兆光纤口,3个百兆电口

√  支持ABRing®全分布式极速自愈环,自愈时间<5ms

√  支持QOS,VLAN,多播控制,带宽速率限制,广播风暴抑制等等

√  可选配ABpass®断电光路保护模块,进一步提高工业通信网络的可靠性

√  支持即插即用,支持自动拓扑和设备网管

  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

AOBO 5005系列网管型导轨式自愈环工业以太网交换机可提供2个百兆光端口和3个10/100M自适应RJ45电端口。设备采用独有的ABRing®断电光路保护模块,支持设备在断电情况下的光纤旁路功能。进一步提升网络可靠性,该系列交换机支持广播风暴抑制、端口限速、VLAN、Qos和优先级策略等网络管理功能,支持ABNet集中式专用网络管理软件管理,产品专门针对工业恶劣环境开放,可以在-40°C~ +85°C的环境中稳定工作。产品符合电力最高等级的电磁EMC标准以及防雷标准要求,在风场通信、高速公路、地铁、电力、市政工程和工厂自动化通信中得到广泛应用。



优势特点:

Ø支持 ABRing®全分布式自愈环网,环网自愈时间<5ms,断链恢复自愈不丢包

Ø支持VLAN、QOS、速率限制、端口隔离、多播管理、镜像等管理功能

Ø支持广播风暴抑制功能,可限制多播、单播泛洪、广播报文报文输入速率

Ø支持端口智能自环检测功能,杜绝端口成环问题造成的网络风暴问题

Ø支持专用ABNet网管软件平台管理,可远程实时监测设备运行状态,远程故障定位

Ø支持即插即用(免配置),支持远程对设备进行批量设置,支持自动拓扑和实时监控

Ø支持广播风暴抑制功能,可限制多播、单播泛洪、广播报文报文输入速率



技术参数

标准

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-T

ANSI/IEEE 802.3 NWay

交换属性

优先级队列

4

VLAN数

64

VLAN ID

1-4094

MAC表

2K

交换时延

<10us

转发带宽

3.2Gbps

接口

百兆光口

100BaseFX

SC、ST、FC接口可选

单模、多模可选

单纤双向收发可选

百兆电口

10/100BaseT(X)自适应

RJ45连接接口或者接线端子接口

MDI/MDI-X自动交叉

全双工和半双工自动切换

传输距离

多模  2KM、4KM、5KM

单模  20~120KM

电源

输入电压

12~36VDC冗余电源输入或85~264VAC/120~370VDC

功耗

1W(空载),3W(满载)

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

2芯5.08mm间距插入式端子,250VAC/220VDC  Max,2A Max,60W Max

机械结构

外壳

金属

防护等级

IP40

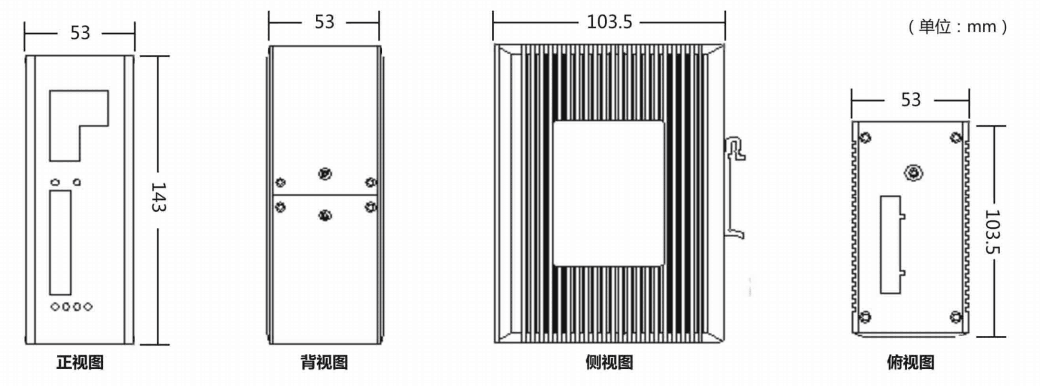

尺寸

103.5mm×53mm×143mm(W×H×D)

重量

0.52kg

安装方式

导轨式

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

5-95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMS

FCC CFR47 Part 15,EN55022/CISPR22,Class A

IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT) Power Port:±2kV;Data

Port:±2kV

IEC61000-4-5(Surge) Power

Port:±2kV/DM,±2kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-

150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 5005-PWR-3MT-2MX

百兆,3个电口,2个光口

AOBO 5005P-PWR-3MT-2MX

百兆,3个电口,2个光口,支持ABPass®光路保护功能

AOBO 5005-PWR-3MJ-2MX

百兆,3个接线端子电口,2个光口

AOBO 5005P-PWR-3MJ-2MX

百兆,3个接线端子电口,2个光口,支持ABPass®光路保护功能

代码定义

代码选项

PWR

2LD:直流双电源供电,供电范围:12~36VDC

HV:单电源交直流输入,85~264VAC,120~370VDC

MX

MSD1320SC 百兆_单模_双纤_1310nm_20KM_SC

MSD1320ST 百兆_单模_双纤_1310nm_20KM_ST

MSD1340ST 百兆_单模_双纤_1310nm_40KM_SC

MSD134SC 百兆_多模_双纤_1310nm_4KM_SC

MSD134ST 百兆_多模_双纤_1310nm_4KM_ST

MSS3540ST 百兆_单模_单纤_Tx1310/Rx1550nm_40KM_ST

MSS5340ST 百兆_单模_单纤_Tx1550/Rx1310nm_40KM_ST


AOBO 5005
