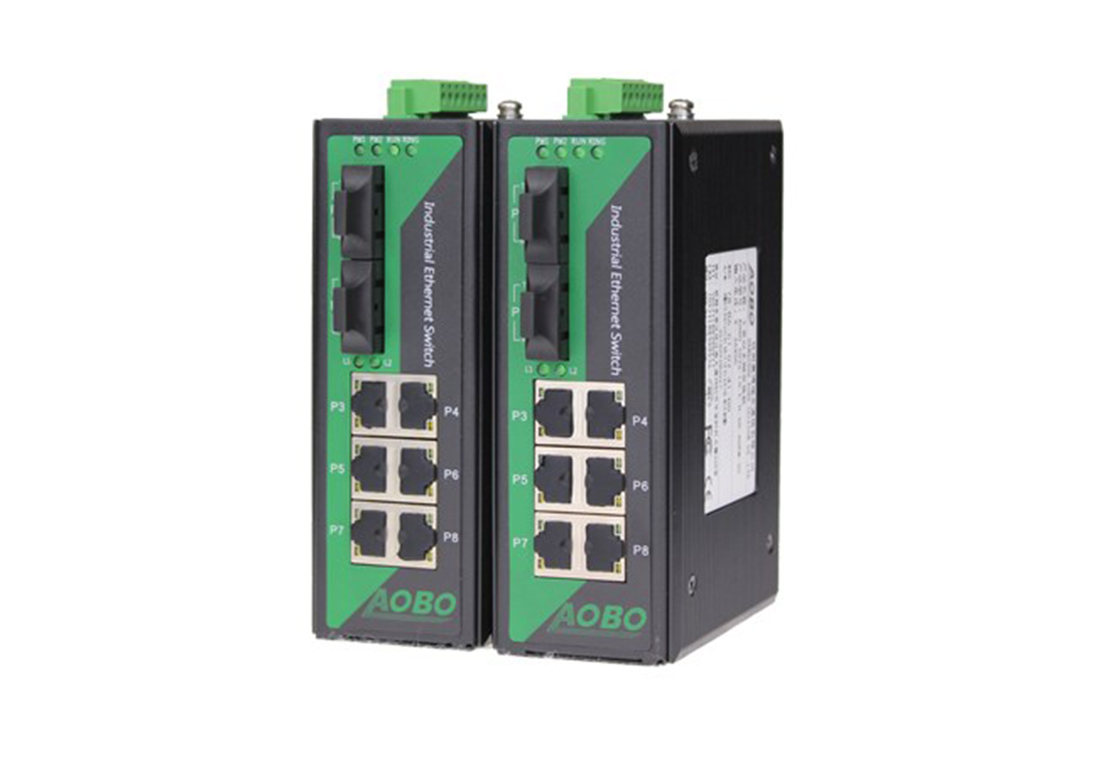

AOBO 5009系列

9口百兆网管型导轨式工业以太网交换机

√ 可支持2～4百兆光口，4～6个百兆电接口

√ 支持ABRing®全分布式自愈环网协议，自愈时间<5ms

√ 支持QoS，VLAN，多播控制，带宽速率限制，广播报文抑制等等

√ 可选ABpass®断电光路保护功能，进一步提高工业通信网络的可靠性

√ 支持即插即用，支持自动拓扑和设备网管

在线询价

产品概述
技术规格
产品选型
安装尺寸
资料下载

AOBO 5009系列光纤自愈环工业以太网交换机可提供4个百兆光端口和5个10/100M自适应RJ45电端口。设备采用本公司独有的ABRing®全分布式自愈环技术，网络自愈时间小于5ms。用户也可以选配ABPass®断电光路保护功能，支持设备在断电情况下的光纤旁路功能，进一步提升网络可靠性。该系列交换机支持广播风暴抑制、端口限速、VLAN、QoS和优先级策略等网络管理功能。产品专门针对工业恶劣环境开发，可以在-40℃～+85℃的环境中稳定工作，产品符合电力最高等级的电磁EMC以及防雷标准要求，在风场通信、高速公路、地铁、电力、市政工程和工厂自动化通信中得到广泛应用。

优势特点:

Ø支持ABRing®全分布式自愈环网，环网自愈时间<5ms，断链恢复自愈不丢包

Ø支持VLAN、QoS、速率限制、端口隔离、多播管理、镜像等功能

Ø支持广播风暴抑制功能，可限制多播、单播泛洪、广播报文报文输入速率

Ø支持端口智能自环检测功能，杜绝端口成环问题造成的网络风暴问题

Ø支持专用ABNet网管软件平台管理，可远程实时观察运行状态，远程故障定位

Ø支持即插即用（免配置），支持远程对设备进行批量设置

Ø支持自动拓扑和实时监控

Ø专门针对工业恶劣环境开发：工作温度-40℃～85℃，适应恶劣电磁环境

技术参数	标准	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-T ANSI/IEEE 802.3 NWay
交换属性	优先级队列	4
	VLAN数	64
	VLAN ID	1-4094
	MAC表	2K
	交换时延	<10us
	转发带宽	3.2Gbps
接口	百兆光口	100BaseFX SC、ST、FC接口可选单模、多模可选单纤双向收发可选
	百兆电口	100BaseFX RJ45连接接口或者接线端子接口 MDI/MDI-X自动交叉全双工和半双工自动切换
	传输距离	多模 2KM、4KM、5KM
	传输距离	单模 20～120KM
电源	输入电压	12～36VDC冗余电源输入或85～264VAC/120～370VDC
	功耗	2.5W(空载)，6W(满载)
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	2芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max
机械结构	外壳	金属
	防护等级	IP40

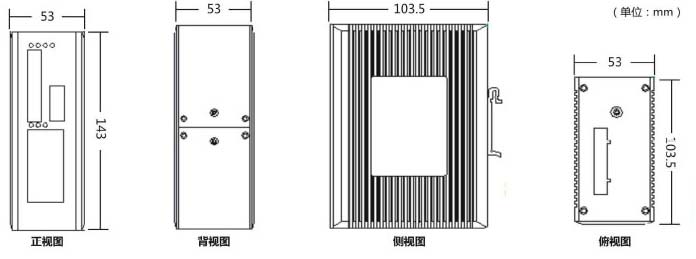

	尺寸	103.5mm×53mm×143mm(W×H×D)
	重量	0.78kg
	安装方式	导轨式
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	相对湿度	5-95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	FCC CFR47 Part 15,EN55022/CISPR22,Class A IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz- 150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 5009-PWR-4MT-2MX	百兆，4个电口，2个光口
AOBO 5009-PWR-6MT-2MX	百兆，6个电口，2个光口
AOBO 5009-PWR-6MT-3MX	百兆，6个电口，3个光口
AOBO 5009-PWR-5MT-4MX	百兆，5个电口，4个光口
AOBO 5009P-PWR-4MT-2MX	百兆，4个电口，2个光口，支持ABPass®光路保护功能
AOBO 5009P-PWR-6MT-2MX	百兆，6个电口，2个光口，支持ABPass®光路保护功能
代码定义	代码选项
PWR	2LD:直流双电源供电，供电范围：12~36VDC
PWR	HV：单电源交直流输入，85~264VAC，120~370VDC
MX	MSD1320SC 百兆_单模_双纤_1310nm_20KM_SC
	MSD1320ST 百兆_单模_双纤_1310nm_20KM_ST
	MSD1320FC 百兆_单模_双纤_1310nm_20km_FC
	MSD1340SC 百兆_单模_双纤_1310nm_40km_SC
	MMD134SC 百兆_多模_双纤_1310nm_4km_SC
	MSS3540ST 百兆_单模_单纤_Tx:1310/Rx:1550nm_40km_ST
	MSS5340ST 百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST
