11口千兆网管型导轨式工业以太网交换机

√ 支持8个百兆以太网端口,1~3个千兆以太网端口

√ 支持千兆ABRing®自愈环,<5ms自愈时间

√ 支持IGMP snooping组播过滤技术

√ 支持VLAN、RSTP、QoS、ACL等网络功能

√ 支持端口聚合、端口限速、广播风暴抑制

√ 支持SNMP网管、Web、Telnet、ABView专用网管软件和自动拓扑

√ 可选配ABPass®光路保护模块

  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

AOBO 6211系列自愈环工业以太网交换机可支持8个百兆以太网端口,1~3个千兆以太网端口,用户可根据工业环境实际需要,灵活的组建各种拓扑类型的网络结构。分布式ABRing®自愈环技术能够有效提高工业网络的高可靠性,可在5ms内实现自愈。AOBO 6211系列支持VLAN、STP/RSTP/MSTP、端口聚合、IGMP Snooping、ACL等丰富的网络管理功能,支持SNMP网管、Web、Telnet、ABView专用网管软件多种管理方式。该系列具有IP40等级金属外壳,无风扇设计,低功耗,对极端环境温度适用及良好的电磁兼容适应能力,可在恶劣工业环境下长期稳定可靠工作,已广泛应用于风电场、电力配网、交通、石油等工业领域。


优势特点:

Ø支持ABRing®千兆全分布式极速自愈环,自愈时间<5ms

Ø支持VLAN、RSTP、广播风暴抑制、IGMP Snooping、ACL等管理功能

Ø支持3个千、百兆自适应SFP可插拔光纤端口

Ø支持基于端口、IP、MAC等多种形式的VLAN策略,灵活方便地实现业务间隔离和用户分组

Ø支持SNMP、Telnet、Web、ABView集中管理多种管理方式

Ø可选配ABPass®光路保护模块,支持设备断电时光纤链路自动旁路功能


技术参数

标准

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-T

IEEE 802.3ab 1000Base-T
IEEE 802.3z 1000Base-X
ANSI/IEEE 802.3 NWay

交换属性

优先级队列

8

VLAN数

4K

VLAN ID

1-4094

MAC表

8K

交换时延

<10us

转发带宽

32Gbps

接口

百兆电口

10/100BaseT(X)自适应
RJ45连接接口
MDI/MDI-X自动交叉

全双工和半双工自动切换

千兆电口

10/100/1000BaseT(X)自适应

千兆光口

1000Base-X,SFP插槽

10/100/1000Base-T(X) SFP接口

传输距离

多模  2KM、4KM、5KM

单模  20~120KM

电源

输入电压

12~36VDC冗余电源输入或85~264VAC/120~370VDC

功耗

5.52W(空载),8.64W(满载)

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

3芯5.08mm间距插入式端子,250VAC/220VDC  Max,2A Max,60W Max

机械结构

外壳

金属

防护等级

IP40

尺寸

103.5mm×53mm×143mm

重量

0.6kg

安装方式

导轨式

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

5-95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV
 IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 6211-PWR-8MT-1GX

8个百兆电端口,1个千兆SFP插槽

AOBO 6211-PWR-4MT-3GX

4个百兆电端口,3个千兆SFP插槽

AOBO 6211-PWR-6MT-3GX

6个百兆电端口,3个千兆SFP插槽

AOBO 6211-PWR-8MT-3GX

8个百兆电端口,3个千兆SFP插槽

AOBO 6211P-PWR-8MT-3GX

8个百兆电端口,3个千兆SFP插槽,支持ABPass®功能

代码定义

代码选项

PWR

2LD:直流双电源供电,供电范围:12~36VDC

HV:单电源交直流输入,85~264VAC,120~370VDC

GX

千兆SFP插槽,可选配以下SFP模块

GSFP_E_RJ45 10M/100M/1000M自适应RJ45电接口

GSD1320LC 千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC 千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

GSS3540SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC

GSS5340SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_40KM_SC

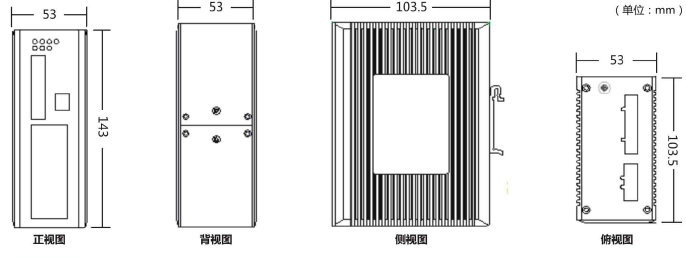

AOBO 6211

相关文档

名称

大小

类型

版本

发布日期

AOBO 6211系列网管型导轨式工业以太网交换机
2024-03-19
