AOBO 3009系列

9口百兆非网管型导轨式工业以太网交换机

√ 支持10/100BaseT(X)，100BaseFX

√ 支持IEEE802.3/802.3u/802.3x

√ 支持24VDC冗余电源输入或220VAC交流输入

√ 工作温度：-40℃～+85℃

√ 工业级设计，低功耗，无风扇

√ 坚固金属外壳，抗冲击、防震动

在线询价

产品概述
技术规格
产品选型

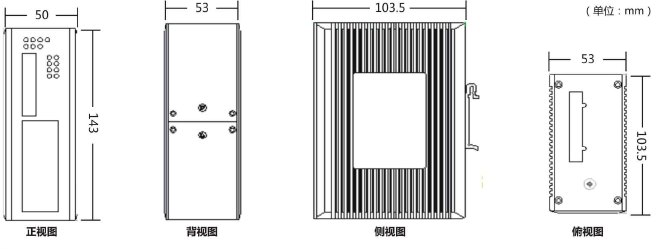

安装尺寸
资料下载

AOBO 3009系列是杭州奥博瑞光通信专为严苛恶劣环境而设计开发的百兆非网管型导轨式工业交换机，该系列最多可支持9个以太网端口，端口配置灵活，可满足各种工业领域的使用需求。AOBO3009系列支持IEEE802.3/802.3u/802.3x，支持10/100BaseT(X)，100BaseFX，全/半双工，MDI/MDI-X自适应。AOBO3009系列可支持24VDC（12～36VDC）双电源冗余输入或220VAC（85～264VAC）交流电源输入。该系列可以在-40℃～+85℃温度环境中长期稳定工作，具有IP40防护等级，适合各种工业网络环境应用。可支持壁挂和导轨安装方式，结构设计灵巧，采用坚固金属，无风扇设计，低功耗，为不同工业应用提供经济、灵活的解决方案。

优势特点：

Ø 支持IEEE802.3/802.3u/802.3x

Ø 支持超宽工作温度范围：-40℃～+85℃

Ø 抗强电磁干扰和浪涌保护能力强

Ø 工业级设计，坚固金属外壳，低功耗，无风扇

技术参数	标准	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-T ANSI/IEEE 802.3 NWay
交换属性	交换时延	<10us
交换属性	转发带宽	3.2Gbps
接口	百兆电口	10/100BaseT(X)自适应 RJ45连接接口 MDI/MDI-X自动交叉全双工和半双工自动切换
	百兆光口	100BaseFX 1*9光模块 SC、ST、FC接口可选单模、多模可选单纤双向收发可选
	传输距离	多模 2KM、4KM
	传输距离	单模 20～120KM
电源	输入电压	12～36VDC冗余电源输入或85～264VAC/120～370VDC
	满载功耗	5.3W
	过载保护	支持
	反接保护	支持
	冗余保护	支持
机械结构	外壳	金属
	防护等级	IP40
	尺寸	53mm103.5mm143mm
	重量	0.78kg
	安装方式	导轨式
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	相对湿度	5-95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 3009-2LD-8MT	8电口10/100BaseT(X)工业以太网交换机，直流双电源供电，供电范围：12~36VDC
AOBO 3009-2LD-8MT-1MX	8个10/100BaseT(X)电端口，1个100 BaseFX光接口，直流双电源供电，供电范围：12~36VDC
AOBO 3009-2LD-6MT-2MX	6个10/100BaseT(X)电端口，2个100 BaseFX光接口，直流双电源供电，供电范围：12~36VDC
AOBO 3009-2LD-6MT-3MX	6个10/100BaseT(X)电端口，3个100 BaseFX光接口，直流双电源供电，供电范围：12~36VDC
AOBO 3009-2LD-5MT-4MX	5个10/100BaseT(X)电端口，4个100 BaseFX光接口，直流双电源供电，供电范围：12~36VDC
AOBO 3009P-2LD-6MT-2MX	支持ABPass®光路保护功能。6个10/100BaseT(X)电端口，2个100 BaseFX光接口，直流双电源供电，供电范围：12~36VDC
代码定义	代码选项
2LD	直流双电源供电，供电范围：12~36VDC
HV	单电源交直流输入，85~264VAC，120~370VDC
MX	MSD1320SC 百兆_单模_双纤_1310nm_20KM_SC
	MSD1320ST 百兆_单模_双纤_1310nm_20KM_ST
	MSD1320FC 百兆_单模_双纤_1310nm_20km_FC
	MSD1340SC 百兆_单模_双纤_1310nm_40km_SC
	MMD134SC 百兆_多模_双纤_1310nm_4km_ST
	MSS3540ST 百兆_单模_单纤_Tx:1310/Rx:1550nm_40km_ST
	MSS5340ST 百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST

AOBO 3009(5009)
