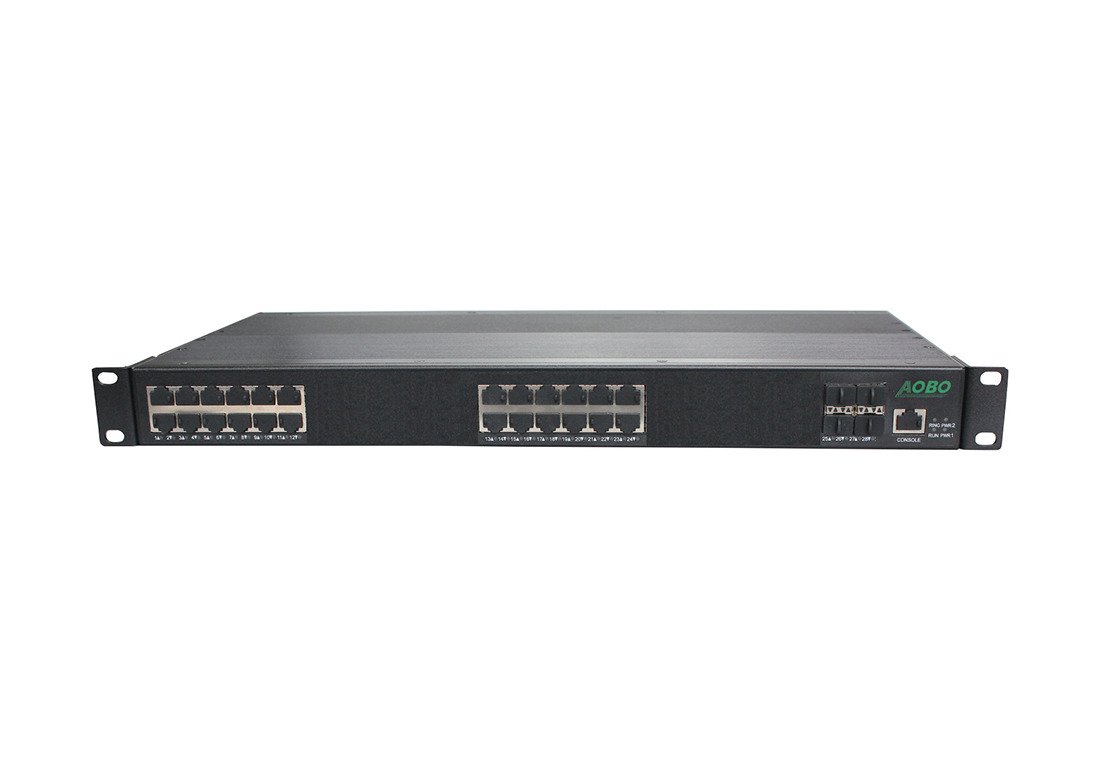

28口千兆非网管型机架式工业以太网交换机

√ 最大支持4个千兆或百兆光口,24个百兆电口

√ 冗余宽范围交、直流电源输入

√ 满足工业四级电磁兼容性要求

√ 40℃~+85℃工作温度范围

√ 金属外壳设计

  • 产品概述
  • 技术规格
  • 产品选型

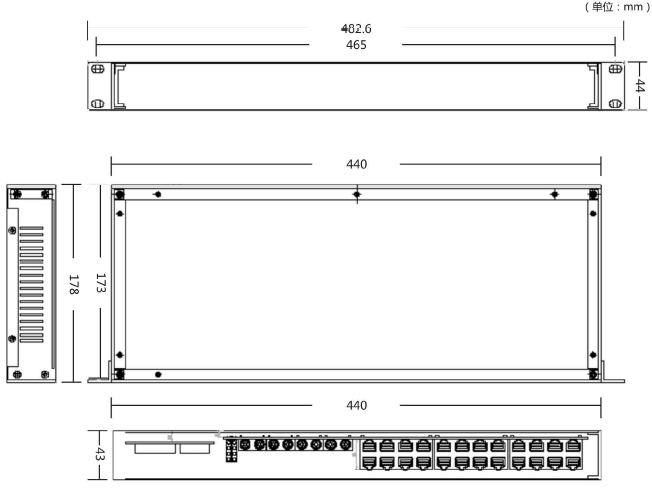

  • 安装尺寸
  • 资料下载

AOBO 3128系列非网管型机架式工业交换机,最大可支持4个千兆或者百兆以太网光口,24个百兆以太网电口,专为满足工业网络应用而设计。该系列交换机可支持直流双电源供电(供电范围:12~36VDC),或者交流双电源供电(供电范围:85~264VAC)。支持IEEE802.3、802.3u、802.3x存储转发交换方式,专门针对工业恶劣使用环境开发,产品满足工业四级电磁EMC兼容性要求,符合FCC、CE标准,为工业网络组网的以太网设备连接提供经济可靠的解决方案。

优势特点:

Ø 支持IEEE802.3、802.3u、802.3x存储转发交换方式

Ø 支持24VDC(12~36VDC)或者220VAC(85~264VAC)冗余电源输入

Ø 无风扇、低功耗、宽温设计:-40℃~+85℃

Ø 10/100M,全/半双工,MDI/MDI-X自适应


技术参数

标准

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-T

IEEE 802.3ab(1000Bsae-T)

IEEE 802.3z(1000Base-SX/LX)

ANSI/IEEE 802.3 NWay

交换属性

MAC表

4K

交换时延

<10us

转发带宽

32Gbps

接口

百兆电口

10/100BaseT(X)自适应
RJ45连接接口
MDI/MDI-X自动交叉

全双工和半双工自动切换

千兆光口

1000Base-X SFP插槽/1*9光模块(可选)

单模、多模可选

光口类型ST、FC、SC、LC可选

传输距离

多模  2KM、4KM、5KM

单模  20~120KM

电源

输入电压

12~36VDC冗余电源输入或85~264VAC/120~370VDC

功耗

8W(空载),16W(满载)

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

2芯5.08mm间距插入式端子,250VAC/220VDC Max,2A  Max,60W Max

机械结构

外壳

金属

防护等级

IP30

尺寸

44mm*440mm*178mm

重量

2.65kg

安装方式

1U机架式

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

5-95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 3128-HV-16MT

千兆非网管型机架式工业以太网交换机,16个10/100M  BaseT(X)RJ45电端口,单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-24MT

千兆非网管型机架式工业以太网交换机,24个10/100M  BaseT(X)RJ45电端口单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-16MT-2MF

千兆非网管型机架式工业以太网交换机,16个10/100M  BaseT(X)RJ45电端口,2个百兆光接口单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-16MT-4MF

千兆非网管型机架式工业以太网交换机,16个10/100M  BaseT(X)RJ45电端口,4个百兆光接口单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-24MT-2MF

千兆非网管型机架式工业以太网交换机,24个10/100M  BaseT(X)RJ45电端口,2个百兆光接口单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-24MT-4MF

千兆非网管型机架式工业以太网交换机,24个10/100M  BaseT(X)RJ45电端口,4个百兆光接口单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-16MT-2GX

千兆非网管型机架式工业以太网交换机,16个10/100M  BaseT(X)RJ45电端口,2个千兆光接口单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-16MT-4GX

千兆非网管型机架式工业以太网交换机,16个10/100M  BaseT(X)RJ45电端口,4个千兆光接口单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-24MT-2GX

千兆非网管型机架式工业以太网交换机,24个10/100M  BaseT(X)RJ45电端口,2个千兆光接口单电源交直流输入,85~264VAC,120~370VDC

AOBO 3128-HV-24MT-4GX

千兆非网管型机架式工业以太网交换机,24个10/100M  BaseT(X)RJ45电端口,4个千兆光接口单电源交直流输入,85~264VAC,120~370VDC

代码定义

代码选项

2LD

直流双电源供电,供电范围:12~36VDC

HV

单电源交直流输入,85~264VAC,120~370VDC

2HV

双电源交直流输入,85~264VAC/120~370VDC

MF

MSD1320SC 百兆_单模_双纤_1310nm_20km_SC

MSD1320ST 百兆_单模_双纤_1310nm_20km_ST

MSD1340SC 百兆_单模_双纤_1310nm_40km_SC

MMD134SC 百兆_多模_双纤_1310nm_4km_SC

MMD134ST 百兆_多模_双纤_1310nm_4km_ST

MSS3540ST 百兆_单模_单纤_Tx:1310/Rx:1550nm_40km_ST

MSS5340ST 百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST

  GX

千兆SFP插槽,可选配以下SFP模块:

GSFP_E_RJ45 10M/100M/1000M自适应RJ45电接口

GSD1320LC 千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC 千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

GSS3540SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC

GSS3540SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC


AOBO 3128
