AOBO 3228系列

28口千兆非网管型机架式工业以太网交换机

√ 多支持4个千兆以太网接口，24个百兆端口

√ 冗余宽范围交、直流电源输入

√ 满足工业四级电磁兼容性要求

√ -40℃～+85℃工作温度范围

√ 金属外壳设计，适用恶劣工业环境

在线询价

产品概述
技术规格
产品选型

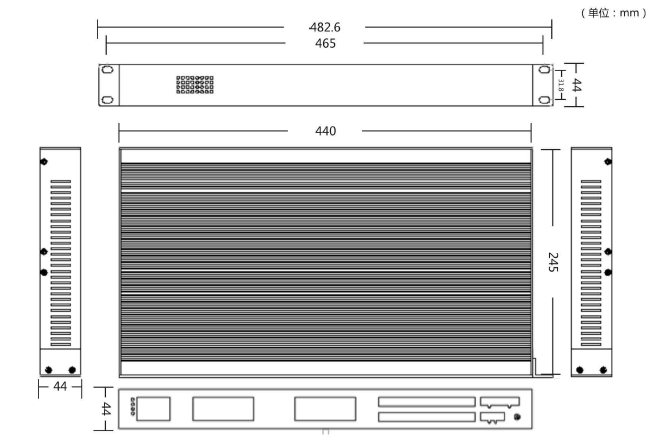

安装尺寸
资料下载

AOBO 3228系列非网管型模块化机架式工业交换机，最多可支持4个千兆以太网端口，24个百兆以太网端口，专为满足工业恶劣环境应用而设计。该系列交换机可支持直流双电源供电（供电范围：12～36VDC），或者交直流双电源供电（供电范围：85～264VAC或120～370VDC）。支持IEEE802.3、802.3u、802.3x存储转发交换方式，专门针对工业恶劣使用环境开发，产品满足工业四级电磁EMC兼容性要求，符合FCC、CE标准，为工业网络组网的以太网设备连接提供经济可靠的解决方案。产品在风场通信、电力自动化、电力配网、高速公路、工厂自动化等控制系统中得到广泛应用。

优势特点：

Ø 支持IEEE802.3、802.3u、802.3x存储转发交换方式

Ø 支持直流24VDC（12～36VDC）或220VAC（85～264VAC）冗余电源输入

Ø 支持10/100M，全/半双工，MDI/MDI-X自适应

Ø 可靠的工业级设计，IP30等级防护标准

Ø 专门针对工业恶劣环境开发：工作温度-40℃～+85℃，适应恶劣电磁环境

技术参数	标准	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-T IEEE 802.3ab(100Bsae-T) IEEE 802.3z(100Base-SX/LX) ANSI/IEEE 802.3 NWay
交换属性	MAC表	1K
	交换时延	<10us
	转发带宽	32Gbps
接口	百兆电口	10/100BaseT(X)自适应 RJ45连接接口 MDI/MDI-X自动交叉全双工和半双工自动切换
	百兆光口	100BaseFX SC、ST、FC接口可选单模、多模可选单纤双向收发可选
	千兆光口	1000Base-X SFP插槽单模、多模可选光口类型ST、FC、SC、LC可选
	传输距离	多模 2KM、4KM
	传输距离	单模 20～120KM
电源	输入电压	12～36VDC冗余电源输入或85～264VAC/120～370VDC
	功耗	7W(空载)，22W(满载)
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max
机械结构	外壳	金属
	防护等级	IP30
	尺寸	450mm290mm44mm
	重量	2.7kg
	安装方式	1U机架式
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	相对湿度	5-95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 3228-HV-8MT-8MF	千兆非网管型机架式工业以太网交换机，8个百兆电口，8个百兆光接口，单电源交直流输入，85~264VAC，120~370VDC
AOBO 3228-HV-16MT-8MF	千兆非网管型机架式工业以太网交换机，16个百兆电口，8个百兆光接口，单电源交直流输入，85~264VAC，120~370VDC
AOBO 3228-HV-12MT-12MF	千兆非网管型机架式工业以太网交换机，12个百兆电口，12个百兆光接口，单电源交直流输入，85~264VAC，120~370VDC
AOBO 3228-HV-8MT-16MF	千兆非网管型机架式工业以太网交换机，8个百兆电口，16个百兆光接口，单电源交直流输入，85~264VAC，120~370VDC
AOBO 3228-HV-4GT-16MF	千兆非网管型机架式工业以太网交换机，4个千兆电口，16个百兆光接口，单电源交直流输入，85~264VAC，120~370VDC
AOBO 3228-HV-4GT-24MF	千兆非网管型机架式工业以太网交换机，4个千兆电口，24个百兆光接口，单电源交直流输入，85~264VAC，120~370VDC
AOBO 3228-HV-24MT-4GX	千兆非网管型机架式工业以太网交换机，24个百兆电口，4个千兆光接口，单电源交直流输入，85~264VAC，120~370VDC
AOBO 3228-HV-8MT-16MX-4GX	千兆非网管型机架式工业以太网交换机，8个百兆电口，16个百兆光接口，4个千兆光接口，单电源交直流输入，85~264VAC，120~370VDC
代码定义	代码选项
2LD	直流双电源供电，供电范围：12~36VDC
HV	单电源交直流输入，85~264VAC，120~370VDC
2HV	双电源交直流输入，85～264VAC/120～370VDC
MF	MSD1320SC 百兆_单模_双纤_1310nm_20km_SC
	MSD1340SC 百兆_单模_双纤_1310nm_40km_SC
	MMD134SC 百兆_多模_双纤_1310nm_4km_SC
	MMD134ST 百兆_多模_双纤_1310nm_4km_ST
	MSS3540ST 百兆_单模_单纤_Tx:1310/Rx:1550nm_40km_ST
	MSS5340ST 百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST
GX	千兆SFP插槽，可选配以下SFP模块：
	GSFP_E_RJ45：配AOBO GSFP_E_RJ45电模块，支持10M/100M/1000M自适应RJ45电接口
	GSD1320LC：配AOBO SFP_E_GSD13_20_LC光模块，支持千兆_单模_双纤_1310nm_20KM_LC
	GSD1340LC：配AOBO SFP_E_GSD13_40_LC光模块，支持千兆_单模_双纤_1310nm_40KM_LC
	GSS3520SC：配AOBO SFP_E_GSS35_20_SC光模块，支持千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC
	GSS5320SC：配AOBO SFP_E_GSS53_20_SC光模块，支持千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC
	GSS3540SC：配AOBO SFP_E_GSS35_40_SC光模块，支持千兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC
	GSS5340SC：配AOBO SFP_E_GSS53_40_SC光模块，支持千兆_单模_单纤_Tx:1550/Rx:1310nm_40KM_SC

AOBO 3228
