AOBO 5011S系列

11口千兆网管型PoE导轨式工业以太网交换机

√支持2～8个千/百兆光端口和4～8个10/100M自适应RJ45电端口

√电口支持POE/POE+供电功能，兼容符合IEEE802.3af/at标准

√光口可同时支持SFP插槽/固定光口可选

√支持ABRing®全分布式自愈环网，环网自愈时间<5ms，断链恢复自愈不丢包

√支持VLAN、GVRP、RSTP、广播风暴抑制、IGMPSnooping、ACL等管理功能

在线询价

产品概述
技术规格
产品选型
安装尺寸
资料下载

AOBO 5011S系列PoE工业以太网交换机可提供2～8个千/百兆光端口和6～8个10 /100M自适应RJ45电端口，电口支持POE/POE+供电功能，兼容符合IEEE802.3af/at标准。设备采用本公司独有的ABRing® 全分布式自愈环技术，网络自愈时间小于5ms。用户也可以选配ABPass®断电光路保护功能，支持设备在断电情况下的光纤旁路功能，进一步提升网络可靠性。该系列交换机支持支持VLAN、QOS、STP/RSTP MSTP、端口聚合、IGMP Snooping、ACL等丰富的网络管理功能，支持SNMP网管、Web、Telnet、ABView专用网管软件多种管理方式。产品专门针对工业恶劣环境开发，可以在-40℃～+75℃的环境中稳定工作，产品符合电力最高等级的电磁EMC以及防雷标准要求，在风场通信、高速公路、地铁、电力、市政工程和工厂自动化通信中得到广泛应用。

产品特点：

Ø支持2～8个千/百兆光端口和4～8个10/100M自适应RJ45电端口

Ø电口支持POE/POE+供电功能，兼容符合IEEE802.3af/at标准

Ø光口可同时支持SFP插槽/固定光口可选

Ø支持ABRing®全分布式自愈环网，环网自愈时间<5ms，断链恢复自愈不丢包

Ø支持VLAN、GVRP、RSTP、广播风暴抑制、IGMPSnooping、ACL等管理功能

Ø支持基于端口、IP、MAC等多种形式的VLAN策略支持端口智能自环检测功能，杜绝端口成环问题造成的网络风暴问题

Ø支持SNMP、Telnet、Web、ABView集中管理多种管理方式

Ø支持即插即用（免配置），支持远程对设备进行批量设置

Ø支持自动拓扑和远程实时在线监控

Ø设备内部（电源选2LD）可带有升压功能，客户可以通过24VDC对交换机进行供电

Ø专门针对工业恶劣环境开发：工作温度-40℃～75℃，适应恶劣电磁环境

技术参数	标准	IEEE 802.3 10BASE-T
		IEEE 802.3u 100BASE-T
		IEEE 802.3z 1000BASE-X
		IEEE 802.3af/at PoE/PoE+
		IEEE 802.3x Full Duplex and flow control
		IEEE802.3ad LACP
		IEEE 802.3az Energy-efficient Ethernet
		IEEE 802.1Q VLAN
		IEEE 802.1p QoS
		ANSI IEEE 802.3 NWay
交换属性	优先级队列	8
	VLAN数	4K
	VLAN ID	1-4094
	MAC表	8K
	交换时延	<10us
	转发带宽	32Gbps
接口	千兆光口	1000Base-X
		SC、ST、FC、LC接口可选
		单模、多模可选
		单纤双向收发可选
	百兆光口	100BaseFX
		SC、ST、FC接口可选
		单模、多模可选
		单纤双向收发可选
	百兆电口	10 /100BaseT(X)自适应
		RJ45连接接口或者接线端子接口
		MDI/ MDI-X自动交叉
		全双工和半双工自动切换
	PoE 端口	RJ45：V+（3,6）,V-(1,2),End-span配线方式
	传输距离	多模 2KM、4KM、5KM
	传输距离	单模 20KM～120KM
电源	输入电压	2ND：直流双电源供电，供电范围：44~57VDC
	输入电压	2LD：直流双电源供电，供电范围：12～36VDC
	功耗	<10W(无PD设备)；<100w(含PD负载)
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	3芯5.08mm间距插入式端子,250VAC 220VDC Max,2A Max,60W Max
机械结构	外壳	金属
	防护等级	IP40

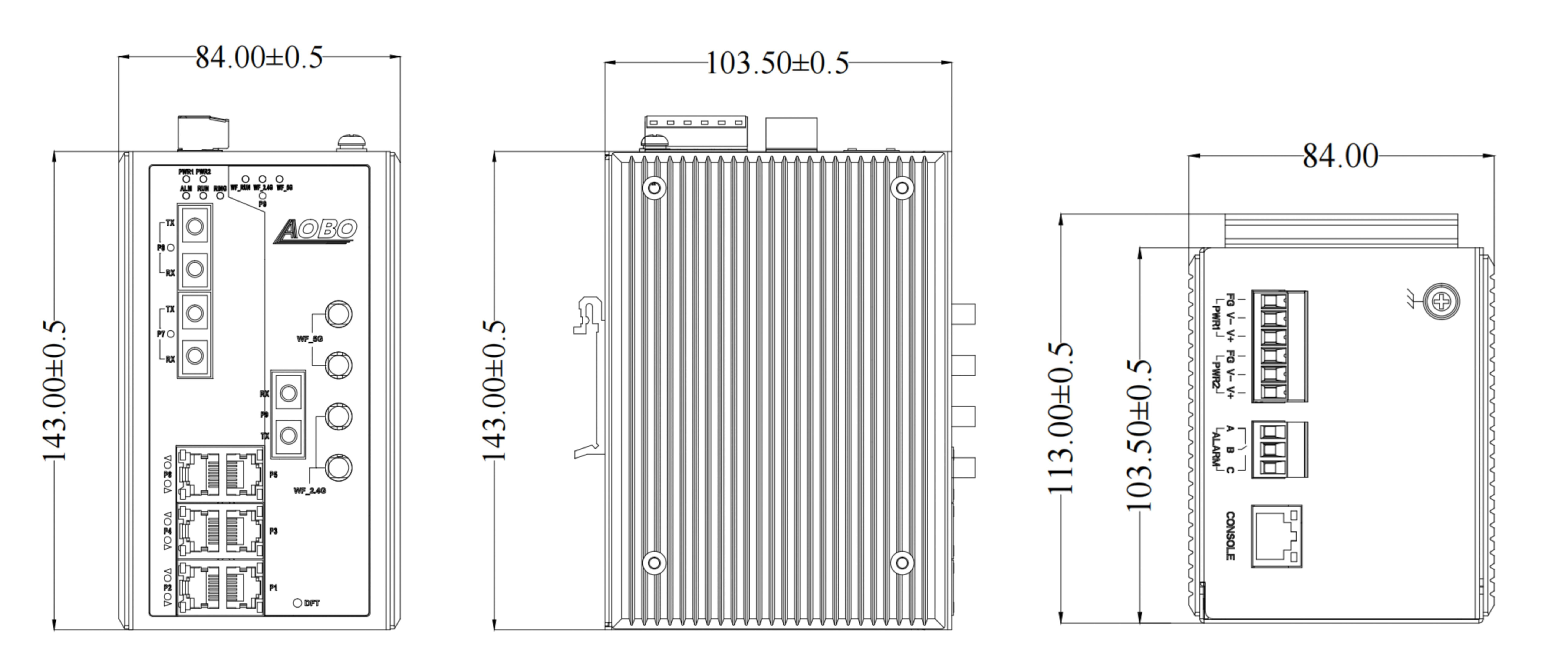

	尺寸	根据端口组合不同，5011系列有两种规格尺寸： 143mm103.5mm56mm （LWH） 143mm103.5mm84mm （LWH）
	尺寸
	重量	0.6kg
	安装方式	导轨式
环境	工作温度	-40℃～+75℃
	储存温度	-40℃～+85℃
	相对湿度	5-95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022 CISPR22,Class A
	EMS	IEC61000-4-2(ESD) Level 4
		IEC61000-4-3(RS) Level 3
		IEC61000-4-4(EFT) Level 4
		IEC61000-4-5(Surge) Level 4
		IEC61000-4-6(CS) Level 3
		IEC61000-4-16(共模传导) Level 4
	机械	IEC60068-2-6(振动)
		IEC60068-2-27(冲击)
		IEC60068-2-32(自由跌落)

产品型号	规格
5011S-PWR-4MT-1MX	4个10/100BaseT(X)RJ45电端口，1个100 BaseFX光接口
5011S-PWR-4MT-2MX	4个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口
5011S-PWR-4MT-3MX	4个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
5011S-PWR-6MT-2MX	6个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口
5011S-PWR-6MT-2MX-2GX	6个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口，2个千百兆SFP插槽
5011S-PWR-6MT-3MX	6个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
5011S-PWR-6MT-4MX	6个10/100BaseT(X)RJ45电端口，4个100 BaseFX光接口
5011S-PWR-8MT	8个10/100BaseT(X)RJ45电端口
5011S-PWR-8MT-1MX	8个10/100BaseT(X)RJ45电端口，1个100 BaseFX光接口
5011S-PWR-8MT-2MX	8个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口
5011S-PWR-8MT-2MX-2GX	8个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口，2个千百兆SFP插槽
5011S-PWR-8MT-2MX-6GX	8个10/100BaseT(X)RJ45电端口，2个100 BaseFX光接口，6个千百兆SFP插槽
5011S-PWR-8MT-3MX	8个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
5011S-PWR-8MT-4MX	8个10/100BaseT(X)RJ45电端口，4个100 BaseFX光接口
5011S-PWR-8MT-4MX-4GX	8个10/100BaseT(X)RJ45电端口，4个100 BaseFX光接口，4个千百兆SFP插槽
5011SP-PWR-6MT-3MX	支持ABPass®光路保护功能。6个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
5011SP-PWR-8MT-3MX	支持ABPass®光路保护功能。8个10/100BaseT(X)RJ45电端口，3个100 BaseFX光接口
代码定义	代码选型
PWR	2ND:直流双电源供电，供电范围：44~57VDC
	2LD:直流双电源供电，供电范围：12～36VDC
MX	MSD1320SC	百兆_单模_双纤_1310nm_20KM_SC
	MSD1340SC	百兆_单模_双纤_1310nm_40KM_SC
	MSD1580SC	百兆_单模_双纤_1550nm_80KM_SC
	MSS3520SC	百兆_单模_单纤_Tx:1310 Rx:1550nm_20KM_SC
	MSS5320SC	百兆_单模_单纤_Tx:1550 Rx:1310nm_20KM_SC
	MSS3540SC	百兆_单模_单纤_Tx:1310 Rx:1550nm_40KM_SC
	MSS5340SC	百兆_单模_单纤_Tx:1550 Rx:1310nm_40KM_SC
GX	GSD1320SC	千兆_单模_双纤_1310nm_20KM_SC
	GSD1340SC	千兆_单模_双纤_1310nm_40KM_SC
	GSD1580SC	千兆_单模_双纤_1550nm_80KM_SC
	GSS3520SC	千兆_单模_单纤_Tx:1310 Rx:1550nm_20KM_SC
	GSS5320SC	千兆_单模_单纤_Tx:1550 Rx:1310nm_20KM_SC
	GSS3540SC	千兆_单模_单纤_Tx:1310 Rx:1550nm_40KM_SC
	GSS5340SC	千兆_单模_单纤_Tx:1550 Rx:1310nm_40KM_SC
备注：上述接口仅为部分典型型号，更多型号请咨询厂家技术支持；
