AOBO 6211S系列
AOBO 6211S系列
AOBO 6211S系列

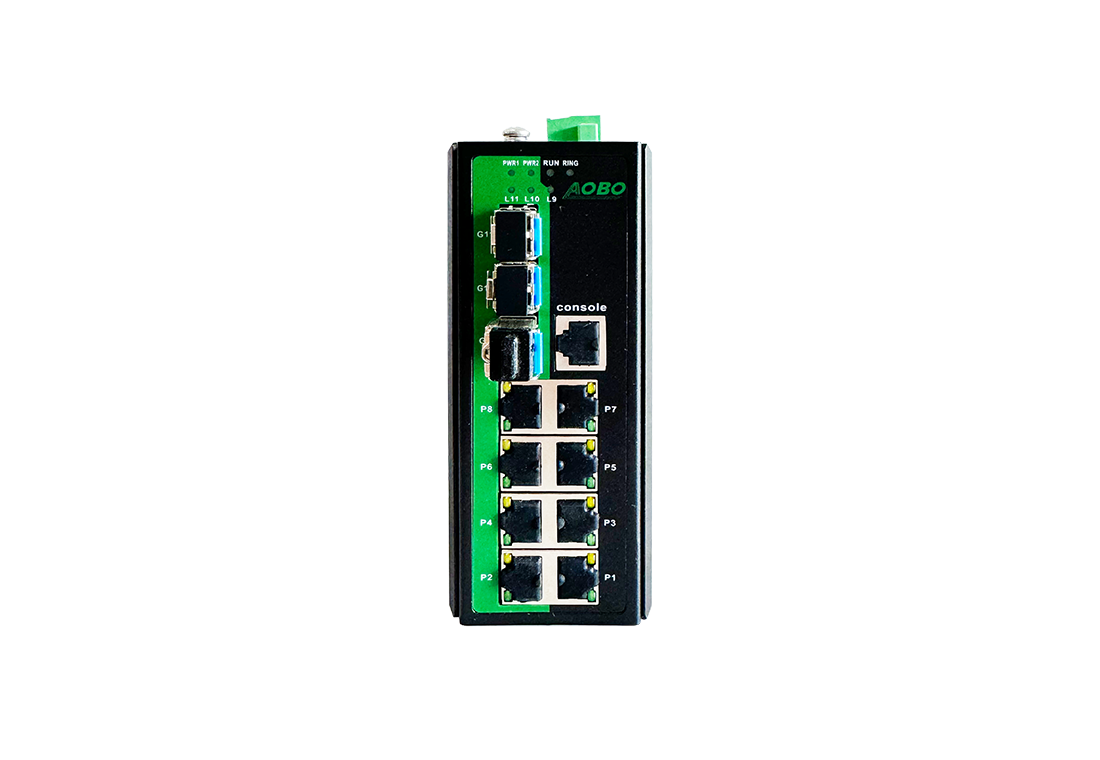

11口千兆网管型PoE导轨式工业以太网交换机

√ 支持8个百兆以太网端口,1~3个千兆以太网端口

√ 支持千兆ABRing®自愈环,<5ms自愈时间

√ 支持IGMP snooping组播过滤技术

√ 支持VLAN、RSTP、QoS、ACL等网络功能

√ 支持端口聚合、端口限速、广播风暴抑制

√ 支持SNMP网管、Web、Telnet、ABView专用网管软件和自动拓扑

√ 可选配ABPass®光路保护模块


  • 产品概述
  • 技术规格
  • 产品选型

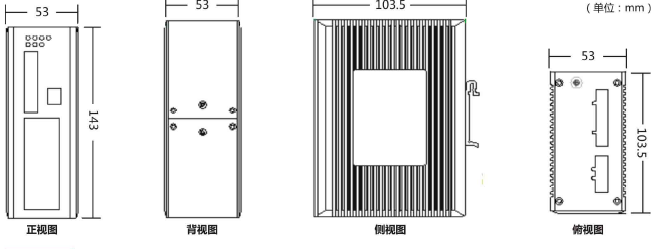

  • 安装尺寸
  • 资料下载

AOBO 6211S系列PoE千兆工业交换机可支持1~3个千兆以太网端口,8个百兆以太网电口,兼容IEEE802.3af/at标准,每端口可提供30W功耗。能够自动检测、识别和分类不同PD的需求,使用简单方便,无需配置,即插即用。方便为无线接入点、IP语音电话和IP摄像机提供以太网供电,无需额外布置电源接线,简化了安装难度。分布式ABRing®自愈环技术能够有效提高工业网络的高可靠性,可在5ms内实现自愈。AOBO 6211S系列支持STP/RSTP/MSTP、端口聚合、IGMP Snooping组播过滤、ACL、GVRP等丰富的网络管理功能,支持SNMP网管、Web、Telnet、ABView专用网管软件多种管理方式。


优势特点:

Ø兼容IEEE802.3at/af标准,自动识别PD端供电需求

Ø内置高功耗电压转换模块,支持12~57VDC宽压输入,方便用户部署

Ø提供千兆骨干光纤组网,满足高带宽业务的传输需求

Ø支持ABRing®全分布式极速自愈环,自愈时间<5ms

Ø支持VLAN、GVRP、RSTP、广播风暴抑制、IGMP Snooping、PoE等管理功能

Ø可选配ABPass®光路保护模块,支持设备断电时光纤链路自动旁路功能

Ø支持SNMP、Telnet、Web、ABView集中管理等多种维护管理方式


技术参数

标准

IEEE 802.3 10Base-T
IEEE 802.3u 100Base-T
IEEE 802.3ab 1000Base-T
IEEE 802.3z 1000Base-X
IEEE 802.3at/af PoE

交换属性

优先级队列

8

VLAN数

4K

VLAN ID

1-4093

MAC表

8K

交换时延

<10us

转发带宽

32Gbps

接口

百兆电口

10/100BaseT(X)自适应
RJ45连接接口
MDI/MDI-X自动交叉

全双工和半双工自动切换

千兆电口

10/100/1000Base-T(X)自适应

千兆光口

100/1000Base-X,SFP插槽

10/100/1000Base-T(X) SFP插槽

传输距离

多模  2KM、4KM

单模   20~120KM

电源

输入电压

42~57VDC冗余电源输入

功耗

7.9W(满载)

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A  Max,60W Max

机械结构

外壳

金属

防护等级

IP40

尺寸

103.5mm×53mm×143mm

重量

0.62kg

安装方式

导轨式

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

5-95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 6211S-PWR-8MT-1GX

8个百兆PoE电端口,1个千兆SFP插槽

AOBO 6211S-PWR-4MT-3GX

4个百兆PoE电端口,3个千兆SFP插槽

AOBO 6211S-PWR-6MT-3GX

6个百兆PoE电端口,3个千兆SFP插槽

AOBO 6211S-PWR-8MT-3GX

8个百兆PoE电端口,3个千兆SFP插槽

AOBO 6211SP-PWR-8MT-3GX

8个百兆PoE电端口 , 3个千兆光口(其中2个为固定1*9光口),支持ABPass®功能

代码定义

代码选项

PWR

2ND:直流双电源供电,供电范围:44~57VDC。

2LD:宽压直流双电源供电,供电范围:12~36VDC。

GX

千兆SFP插槽,可选配以下SFP模块:

GSFP_E_RJ45 10M/100M/1000M自适应RJ45电接口

GSD1320LC 千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC 千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

GSS3540SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC

GSS5340SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_40KM_SC
