AOBO 6220S系列

20口全千兆网管型PoE导轨式工业以太网交换机

√支持20个全千兆端口，丰富的光电端口组合选型

√工业级设计，抗强电磁干扰、耐高低温、三防特性

√支持极速分布式自愈环ABRing，自愈时间小于5ms

√支持ABPass断电光路保护功能，提升网络可靠性

√支持VLAN、QOS、广播风暴抑制、ACL、组播管理等

√支持ABView远程拓扑监控、批量配置、批量升级

在线询价

产品概述
技术规格
产品选型

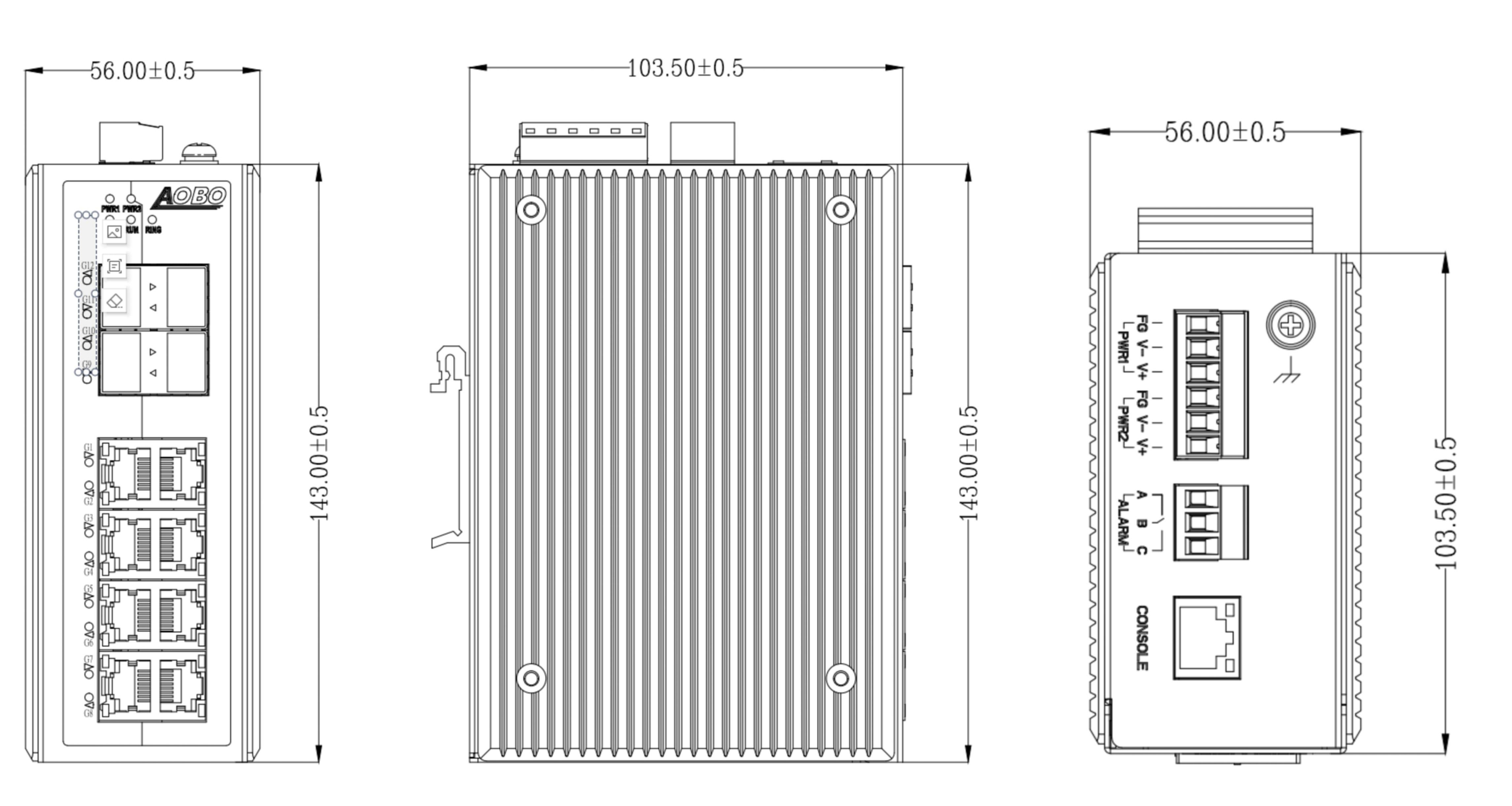

安装尺寸
资料下载

AOBO 6220S系列导轨式网管型PoE工业交换机是杭州奥博瑞光推出的高性能高可靠工业交换机，该系列最多可支持20个全千兆以太网端口，端口组合非常灵活多样，满足各种不同工业现场应用需求，该系列支持PoE/PoE+功能，可以为符合IEEE 802.3af/at标准的PD终端提供最大30W供电。AOBO 6220S系列工业交换机支持ABRing®极速分布式自愈环技术，环网自愈恢复时间小于10ms。AOBO 6220S系列还可选配ABPass断电光路保护功能，该功能能够在设备断电情况下，实现光链路自动旁通，确保光纤链路完整性，提升整体网络可靠性。AOBO 6220S系列支持STP/RSTP/MSTP、端口聚合、IGMP Snooping、ACL等丰富强大的网络管理功能，支持SNMP网管、Web、Telnet、ABView专用网管软件多种管理方式。该系列具有IP40等级金属外壳，无风扇设计，低功耗，-40℃-70℃极端温度环境适应能力，以及良好的EMC电磁兼容性能，特别适用于电力、轨道交通、高速公路、管廊、石化等行业领域应用。

优势特点：

Ø支持802.1X 基于端口的访问控制，阻止非法用户对局域网的接入，保障网络的安全性

Ø支持SNMP v3 及SSH 安全网管，对用户名、口令和管理信息均进行了加密。有效防止非授权用户相关信息的修改、伪装和窃听

Ø支持Syslog、Watchdog功能，继电器、E-mail等告警，保障网络安全稳定运行

Ø支持双映像文件功能，保护设备在异常情况下(固件升级失败等)仍然可正常启动运行。

ØIP防护等级：IP40

Ø优良的电磁兼容性能力，满足EMC四级以上标准

Ø优良的信号口抗浪涌能力，浪涌防护大于4KV

Ø平均无故障间隔时间MTBF 在50,0000小时以上；

Ø电路板进行防护涂层处理，具备防腐、防潮、防盐雾能力；

Ø工作环境温度：-40～70℃；工作环境湿度：5～95%

技术参数	标准	IEEE 802.3 10Base-T
		IEEE 802.3u 100Base-T
		IEEE 802.3ab 1000Base-T
		IEEE 802.3z 1000Base-T
		IEEE 802.3at/af
		IEEE 802.3x
		IEEE 802.1p
		IEEE 802.1Q
		IEEE 802.1W
		IEEE 802.1x
		IEEE 802.az
交换属性	优先级队列	8
	VLAN数	4K
	VLAN ID	1-4094
	MAC表	32K
	转发带宽	128Gbps
	包转发率	38.688Mpps
	缓存	4Mbit
	组播组数	256
	交换时延	<10us
网管功能	端口管理	支持使能/禁用端口
		支持速率、双工、自协商、MTU设置等
		支持flow-control流控设置、背压式流量控制
		支持Jumbo Frame
		支持端口信息查看等
	端口镜像	支持端口出入方向、vlan镜像
	端口限速	支持端口限速
	端口隔离	支持端口隔离设置
	风暴抑制	支持未知单播、未知组播、广播风暴抑制
	链路汇聚	支持静态手工汇聚
	链路汇聚	支持LACP动态汇聚
	VLAN	支持端口VLAN
		支持协议VLAN
		支持MAC VLAN
		支持QINQ
		支持GVRP动态VLAN注册
	MAC	支持静态添加、删除
		支持MAC地址学习数量限制
		支持动态老化时间设置
	生成树	支持802.1d (STP)
		支持802.1w (RSTP)
		支持802.1s (MSTP)
	组播	支持IGMP-Snooping
	组播	支持MLD-Snooping
	环网	ABRING，自愈时间<10ms
	ACL	支持基于源MAC、目的MAC、协议类型、源IP、目的IP、端口号的访问控制过滤
	QOS	支持基于802.1p(COS)分类
		支持基于DSCP分类
		支持基于源IP、目的IP、端口号分类
		支持SP、WRR、DRR调度策略
		支持流量限速CAR
	LLDP	支持LLDP链路发现协议
	用户设置	支持添加/删除用户
	日志	支持用户登录、操作、状态、事件记录日志
	系统管理	支持设备复位、配置保存/恢复、升级管理、时间设定等
	认证	支持802.1x端口认证(Radius、本地)
	认证	支持AAA认证
	安全	支持Source IP过滤
		支持DOS攻击防护
		支持PING攻击保护
	CLI	支持串口命令行管理
	TELNET	支持telnet远程管理
	SSH	支持SSHv1/2远程管理
	SNMP	支持v1/2/3
	SNMP	支持trap：ColdStart、WarmStart、LinkDown、LinkUp
	WEB	支持Web设置、查看等
	RMON	支持RMON v1
接口	百兆/千兆电口	10/100/1000BaseT(X)自适应
		RJ45连接器，MDI/MDI-X自动交叉
		全双工和半双工自动切换
	PoE 端口	RJ45：V+（3,6）,V-(1,2),End-span配线方式
	千兆光口	100Base-FX/1000Base-X SFP插槽
	千兆光口	10/100/1000Base-T(X) SFP接口
	传输距离	多模 2KM、4KM
	传输距离	单模 20～120KM
电源	输入电压	双路冗余电源
	输入电压	2ND:支持44VDC~57VDC
	功耗	<10W(无PD设备)；<100w(含PD负载)
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	3PIN 5.08mm端子
机械结构	外壳	金属
	防护等级	IP40
	散热方式	自然冷却，无风扇设计
	尺寸	根据端口配置不同提供以下两种尺寸规格，143mm103.5mm56mm ；143mm103.5mm84mm（LWH）
	重量	小于2.5kg
	安装方式	DIN导轨
环境	工作温度	-40℃～+70℃
	储存温度	-40℃～+85℃
	相对湿度	5～95%无凝露
质保	MTBF	500,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) Level 4
		IEC61000-4-3(RS) Level 3
		IEC61000-4-4(EFT) Level 4
		IEC61000-4-5(Surge) Level 4
		IEC61000-4-6(CS) Level 3
		IEC61000-4-16(共模传导) Level 4
	机械	IEC60068-2-6(振动)
		IEC60068-2-27(冲击)
		IEC60068-2-32(自由跌落)

型号	规格
AOBO 6220S-PWR-4GT-2GX	4个10/100/1000M BaseT(X) RJ45 PoE电端口，2个千兆SFP插槽
AOBO 6220S-PWR-6GT-2GX	6个10/100/1000M BaseT(X) RJ45 PoE电端口，2个千兆SFP插槽
AOBO 6220S-PWR-8MT-2GX	8个10/100 BaseT(X) RJ45 PoE电端口，2个千兆SFP插槽
AOBO 6220S-PWR-8GT-2GX	8个10/100/1000M BaseT(X) RJ45 PoE电端口，2个千兆SFP插槽
AOBO 6220S-PWR-8GT-4GX	8个10/100/1000M BaseT(X) RJ45 PoE电端口，4个千兆SFP插槽
AOBO 6220S-PWR-12GT-4GC	12个10/100/1000M BaseT(X) RJ45 PoE电端口，4个千兆COMBO端口
AOBO 6220S-PWR-12GT-4GC-4GX	12个10/100/1000M BaseT(X) RJ45 PoE电端口，4个千兆COMBO端口，4个千兆SFP插槽
AOBO 6220S-PWR-16MT-2GX	16个10/100 BaseT(X) RJ45 PoE电端口，2个千兆SFP插槽
AOBO 6220S-PWR-16GT-2GX	16个10/100/1000M BaseT(X) RJ45 PoE电端口，2个千兆SFP插槽
代码定义	代码选项
PWR	2ND: 直流双电源供电，供电范围：44~57VDC
MT	10/100_BASE-T自适应电口
GT	10/100/1000 BASE-T自适应电口
GX	千兆SFP插槽，可支持1000 BASE-X千兆光口SFP模块，100BASE-X百兆光口SFP模块，10/100/1000M自适应RJ45电口SFP模块
