28口全千兆网管型PoE机架式工业以太网交换机

√ 最多可提供16个千兆电口,8个千兆COMBO口,4个千兆SFP插槽

√ 电口支持POE供电功能,符合IEEE802.3af/at标准,每端口可提供高达30W功耗

√ 支持静态路由、OSPF v2、VRRP等三层路由协议(限三层型号)

√ 支持VLAN、QoS、GVRP、LACP、RSTP/MSTP、IGMP Snooping、ACL等管理功能

√ 工业级无风扇设计,工作温度:-40℃~+85℃

  • 产品概述
  • 技术规格
  • 产品选型

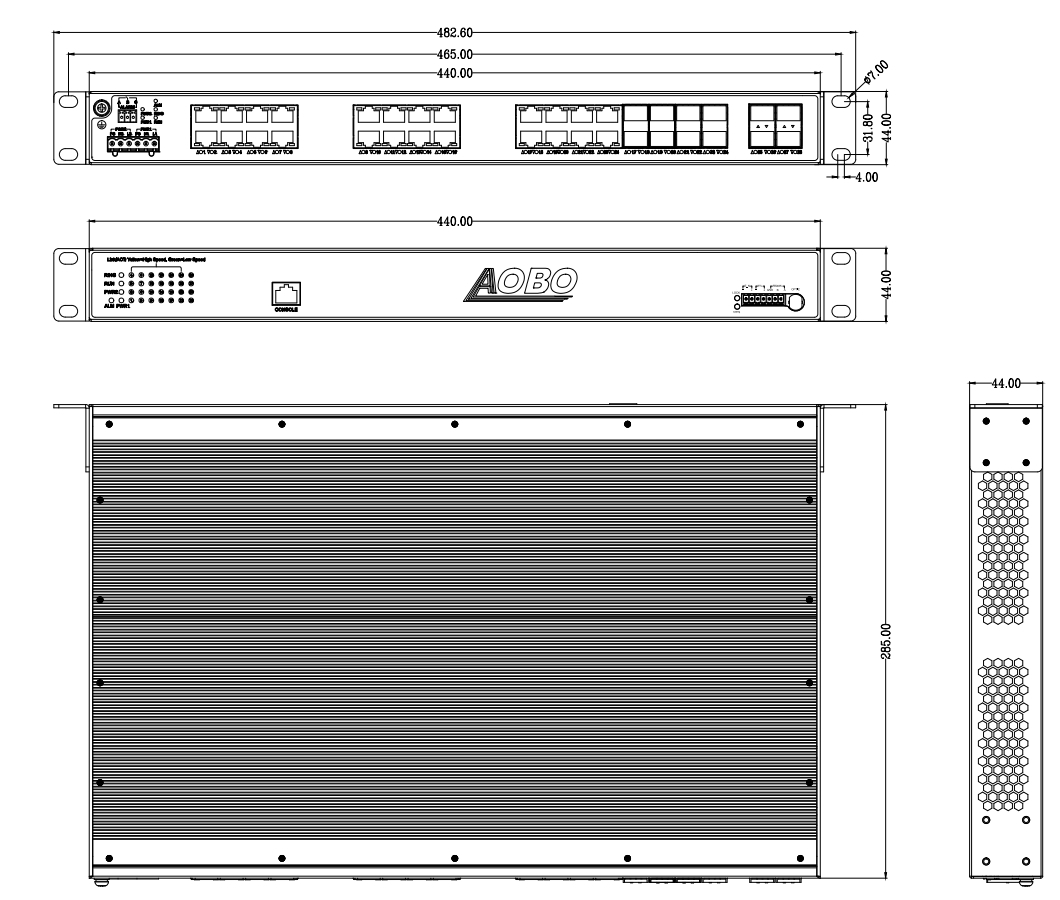

  • 安装尺寸
  • 资料下载

AOBO 7328S系列产品是杭州奥博瑞光通信有限公司针对工业恶劣环境所需的高带宽、高可靠要求而研发的机架式工业级全千兆二/三层全千兆POE工业以太网交换机。AOBO 7328S系列产品最多可提供16个千兆电端口、8个千兆COMBO端口和4个千兆SFP插槽,电口可支持POE/POE+供电功能,符合IEEE802.3af/at标准。设备支持全分布式极速自愈环ABRing®技术,可在5ms内实现全网自愈,能够有效提高工业网络的可靠性。AOBO 7328S二层系列产品支持VLAN、GVRP、STP/RSTP、LACP、IGMP Snooping、ACL等丰富的二层特性,AOBO 7328S-L3三层系列产品还支持OSPF、组播路由、VRRP等三层交换功能;支持SNMPv1/v2c/v3、Console、Web、Telnet多种网络管理方式。该系列具有IP40等级金属外壳,采用工业无风扇设计,具备良好的电磁兼容EMC性能,可以在-40℃~+85℃极端恶劣温度环境范围长期稳定工作。设备适用于新能源、电力、轨道交通、智能交通、高速公路、市政、工业自动化等行业中有视频、音频、高速数据等高带宽业务需求的应用场合,根据不同的应用场合可以作为汇聚层/骨干层交换机使用。


特点优势

Ø最多可提供16个千兆电口,8个千兆COMBO口,4个千兆SFP插槽

Ø电口支持POE供电功能,符合IEEE802.3af/at标准,每端口可提供高达30W功耗

Ø支持静态路由、OSPF v2、VRRP等三层路由协议(限三层型号)

Ø支持VLAN、QoS、GVRP、LACP、RSTP/MSTP、IGMP Snooping、ACL等管理功能

Ø支持全分布式极速自愈环ABRing®协议,自愈时间<5ms

Ø支持IEEE802.1X、HTTPS、SSH等安全技术

Ø支持SNMPv1/v2c/v3、Console、Telnet、Web等多种网络管理方式

Ø工业级无风扇设计,工作温度:-40℃~+85℃


技术参数

标准

IEEE802.3、IEEE802.3u、IEEE802.3z、

 IEEE802.3ab、IEEE802.3x、IEEE 802.1d-2004、

 IEEE802.1w、IEEE802.1q、 IEEE802.1p、

IEEE 802.1ab、IEEE802.1x、IEEE 802.3ad

交换属性

优先级队列

8

VLAN数

4K

VLAN ID

1-4094

MAC表

16K

组播组数

1K

交换时延

<10us

包缓冲区

12Mbit

转发带宽

132Gbps

接口

千兆电端口

16个10/100/1000Base-T(X)自适应RJ45端口,支持POE供电功能

千兆Combo端口

8个光电复用(Combo)端口:

10/100/1000Base-T(X)自适应RJ45端口(支持POE供电功能)、100Base-FX/1000Base-X SFP插槽

千兆光端口

4个100Base-FX/1000Base-X SFP插槽

Console口

CLI命令行管理口(RS232),RJ45接口方式。

电源

输入电压

交流电源输入:85~264VAC/120~370VDC

设备功耗

≤30W,不含POE负载功耗

POE输出总功耗

≤350W

过载保护

支持

反接保护

支持

冗余保护

支持

告警端口

24VDC 1A

机械结构

外壳

金属

防护等级

IP40

尺寸

440*44*285mm

重量

4kg

安装方式

1U机架式

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

5~95%无凝露

可靠性

MTBF

800,000h

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) Level 4

IEC61000-4-3(RS) Level 3

IEC61000-4-4(EFT) Level 4

IEC61000-4-5(Surge) Level 4

IEC61000-4-6(CS) Level 3

IEC61000-4-16(共模传导) Level 4

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 7328S-PWR-24GT

支持24个千兆电端口,支持POE供电功能

AOBO 7328S-PWR-24GT-4GX

支持24个千兆电端口,4个千兆SFP插槽,支持POE供电功能

AOBO 7328S-PWR-16GT-8GC-4GX

支持16个千兆电端口,8个千兆COMBO端口,4个千兆SFP插槽,

支持POE供电功能

AOBO 7328S-L3-PWR-24GT

支持24个千兆电端口,支持POE供电功能,支持三层路由

AOBO 7328S-L3-PWR-24GT-4GX

支持24个千兆电端口,4个千兆SFP插槽,支持POE供电功能,支持三层路由

AOBO 7328S-L3-PWR-16GT-8GC-4GX

支持16个千兆电端口,8个千兆COMBO端口,4个千兆SFP插槽,

支持POE供电功能,支持三层路由

代码定义

代码选型

L3

表示支持三层路由功能

PWR

2LD:直流双电源供电

HV:单电源交直流输入

2HV:双电源交直流输入

GC

千兆Combo端口,支持千兆光复用,千兆电端口和SFP插槽

GX

千兆SFP插槽,可选配以下SFP模块:

GSFP_E_RJ45

10M/100M/1000M自适应RJ45电接口

GSD1320LC

千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC

千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC

千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC

千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

备注

上述型号列表中仅为部分端口组合型号,该系列还可支持其他端口组合型号,更多型号可咨询售前客服
