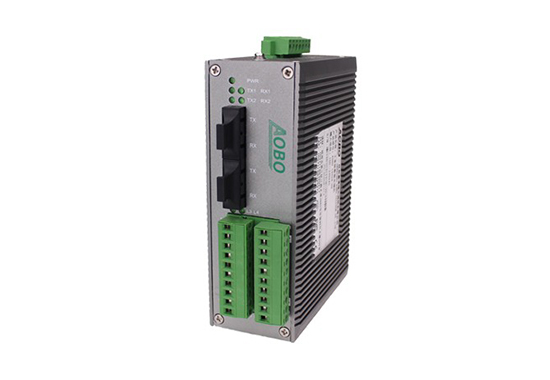

工业级导轨式自愈环串口数据光端机

√ 每台设备提供1~4个RS232/485/422端口,2路光口可做自愈环,保证通信可靠性

√ 可选配ABpass®光路断电保护模块

√ 主从工作模式,从模式可作为中继器使用

√ 工业级光电器件提供良好的光电特性,保证数据传输可靠,工作寿命长

  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

AOBO  102系列工业级自愈环串口数据光端机可以将串行口数据通过自愈光纤环网,组成可靠的、远距离数据通信网络,设备可提供1到4个串行数据传输信道。设备可以组成高可靠的双纤/单纤自愈环数据传输网络,也可以组成多节点总线式级联网络。设备具有完善的网络管理功能,能显示节点的工作状态和节点的环境状态。设备支持宽温温度范围(-40℃~+85℃),抗强电磁干扰和过压保护,24VDC冗余双电源输入,支持DIN轨和壁挂安装,能够在严苛的工业环境中稳定运行。102系列工业级自愈环串口数据光端机不仅可用于道路监控,还可以用于其他需要数据采集的场合,如电力监控数据采集,工业过程控制等。



优势特点:

Ø具有1-4个独立的透明串行数据传输通道

Ø串行数据格式可选:RS232,RS422/RS485,TTL

Ø数据传输数率:DC-256Kpbs,透明传输

Ø接口形式可采用DB9口或者航空端子接线方式

Ø电源输入24VDC,功耗小于3W

Ø工作温度:-40℃~+85℃

Ø可配置成:中继器,延长传输距离

Ø可配置成:点对点应用,简单的多路数据点对点传输

Ø可配置成:多节点总线式级联,适合于链式

Ø可配置成:多节点自愈环网,高可靠的数据自愈环传输,自愈时间<10ms

Ø可以设置多个主节点,具有主节点保护功能

Ø超级光学动态范围,0Km使用不饱和

Ø电源、光纤链路、数据状态指示

Ø支持ABPass®断电光路保护功能,设备断电时自动旁路光纤通道

Ø网管数据:节点工作状态,包括光链路传输状态、自愈保护状态、环境温度、电源电压等

Ø开放的网管数据协议,可以集成到客户的网管平台中

ØDIN轨、壁挂、19英寸1U标准机箱可选

Ø采用软启动,启动电流小于正常工作电流。运行电流小、功耗低。满足矿井本安对通信系统的特殊要求


产品型号

规格

AOBO 102-PWR-1DX-2MX

1个串行数据电接口,2个环网光口。

AOBO 102-PWR-1FX-2MX

1个数据光接口(串口),2个环网光口。

AOBO 102-PWR-2DX-2MX

2个串行数据电接口,2个环网光口。

AOBO 102-PWR-2FX-2MX

2个数据光接口(串口),2个环网光口。

AOBO 102-PWR-4DX-2MX

4个串行数据电接口,2个环网光口。

AOBO 102P-PWR-1DX-2MX

支持ABPass®光路保护功能,1个串行数据电接口,2个环网光口。

AOBO 102P-PWR-1FX-2MX

支持ABPass®光路保护功能,1个数据光接口(串口),2个环网光口。

AOBO 102P-PWR-2DX-2MX

支持ABPass®光路保护功能,2个串行数据电接口,2个环网光口。

AOBO 102P-PWR-2FX-2MX

支持ABPass®光路保护功能,2个数据光接口(串口),2个环网光口。

AOBO 102P-PWR-4DX-2MX

支持ABPass®光路保护功能,4个串行数据电接口,2个环网光口。

代码定义

 代码选型

PWR

2LD:直流双电源供电,供电范围:12~36VDC。

HV:单电源交直流输入,85~264VAC,120~370VDC。

DX

D/232:232口

D/485:485口

FX

波长为82(820nm多模)ST接口,传输距离2KM

MX

MSD1320SC

百兆_单模_双纤_1310nm_20km_SC

MSD1320ST

百兆_单模_双纤_1310nm_20km_ST

MSD1320FC

百兆_单模_双纤_1310nm_20km_FC

MSD1340SC

百兆_单模_双纤_1310nm_40km_SC

MMD134SC

百兆_多模_双纤_1310nm_4km_SC

MSS3540ST

百兆_单模_单纤_Tx:1310/Rx:1550nm_40km_ST

MSS5340ST

百兆_单模_单纤_Tx:1550/Rx:1310nm_40km_ST


相关文档

名称

大小

类型

版本

发布日期

AOBO 102 工业级导轨式自愈环串口数据光端机产品规格书
2024-01-05
