√ 最大支持2个光纤接口，1个Profibus接口
√ 灵活的组网方式，可组成点对点、链状、星型、环网等拓扑结构组网
√ 支持光纤自愈环技术，自愈时间<10ms
√ 可选配ABpass®断电光路保护模块，进一步提高工业通信网络的可靠性
√ 传输速率最高可达12Mbps
√ 完全兼容Profibus-DP 总线电缆接口
在线询价

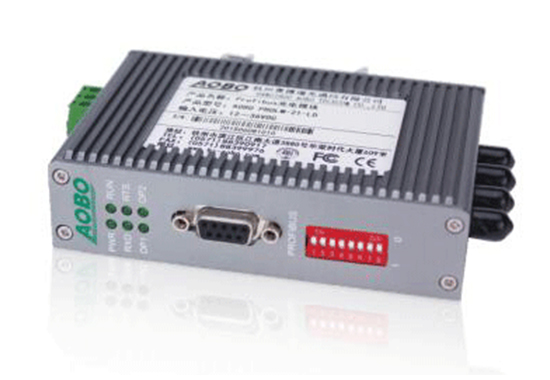

AOBO PBOLM系列工业级Profibus光电模块可以将Profibus信号转换为光纤信号进行远距离传输。该光电转换模块可延长串口传输距离，最高可达5km（多模光纤）。该系列设备还可选配ABpass®断电光路保护模块，支持设备在断电时候的光纤自动旁路功能。支持光纤冗余自愈环技术，自愈时间<10ms。AOBO PBOLM系列为Profibus系统提供2.5KV光电隔离保护、冗余电源输入等功能，确保Profibus设备不间断运行。
优势特点:
Ø支持光纤冗余自愈环技术
Ø支持可选ABPass®光路保护模块
Ø灵活的组网方式，点对点、链状网、星型网、环网
Ø宽温工作范围-40℃～85℃
Ø传输速率最高可选12Mbps
数据电接口
通信速率
12Mbit/s
隔离电压
2500V隔离电压
高共模瞬变抗扰度：>25 kv/us
热关断保护
接口类型
DB9接口
数据接口完全兼容Profibus-DP总线电缆接口
接口标准
符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准
符合UL 1577标准
符合VDE标准
节点数量
支持50个总线节点
接口
光纤波长
多模850nm
单、多模1310nm
1310/1550nm
1550/1310nm
传输光纤
多模50/125um、62.5/125um
单模8.3/125um、9/125um、10/125um
传输距离
550M、1KM、3KM或5KM不等
1Mbit/s、10Mbit/s可选
光纤接口类型
ST、SC、FC 可选
标配ST光接口
电源
输入电压
12～36VDC冗余电源输入或85～264VAC/120～370VDC
功率
1.2W
过载保护
支持
冗余保护
机械结构
外壳
铝型材
防护等级
IP40

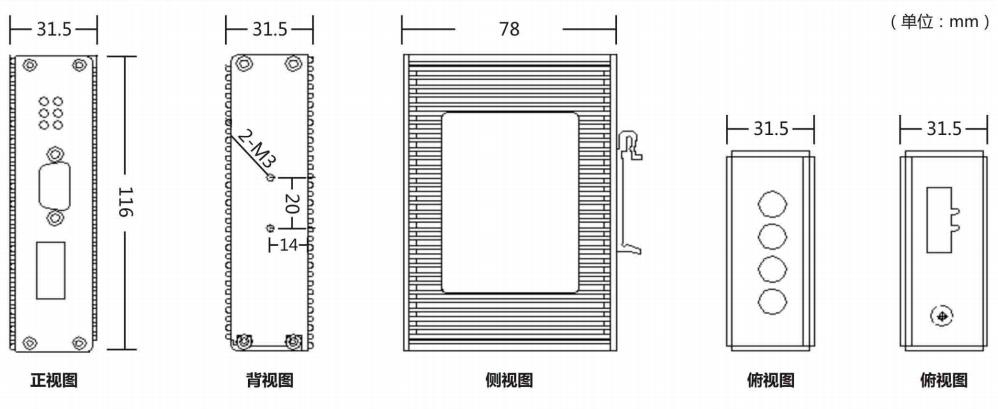

尺寸
116mm×78mm×31.5mm
重量
0.3Kg
安装方式
导轨式
工作环境
工作温度
-40℃～+85℃
储存温度
相对湿度
0-95%无凝露
质保
MTBF
800,000h
保修期
5年
行业标准
EMI
FCC CFR47Part15,EN55022/CISPR22,Class A
EMS
IEC61000-4-2(ESD)±6kV(contact),±8kV(air)
IEC61000-4-3(RS)10V/m(80MHz-2GHz)
IEC61000-4-4(EFT)Power Port:±2kV;Data Port:±2kV
IEC61000-5(Surge)4-PowerPort:±2kV/DM,±2kV/CM;DataPort:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
产品型号
规格
AOBO PBOLM-11-1FX
最高10Mbit/s传输速率，1个Profibus接口，1个光口
AOBO PBOLM-21-2FX
最高10Mbit/s传输速率，1个Profibus接口，2个光口
AOBO PBOLMP-21-2FX
最高10Mbit/s传输速率，支持ABPass光路断电保护功能；1个Profibus接口，2个光口
代码定义
代码选型
PWR
LD：直流电源供电，供电范围：12～36VDC。
HV：单电源交直流输入，85～264VAC，120～370VDC。
FX
HMD82/2/ST
0～10M_多模_双纤_820nm_2KM_ST
HMD85/1/ST
0～10M_多模_双纤_850nm_1KM_ST
HMD13/3/ST
0～10M_多模_双_1310nm_3KM_ST
HSD13/5/ST
0～10M_单模_双_1310nm_5KM_ST
BSD13/15/ST
0～1M_单模_双_1310nm_15KM_ST
HMS35/3/ST
0～10M_多模_单纤_Tx:1310nm/Rx:1550_3KM_ST
HMD53/3/ST
0～10M_多模_单纤_Tx:1550nm/Rx:1310_3KM_ST
HSS35/5/ST
0～10M_单模_单纤_Tx:1310nm/Rx:1550_5KM_ST
HSS53/5/ST
0～10M_单模_单纤_Tx:1550nm/Rx:1310_5KM_ST
