AOBO 3403A/3402A系列

1光2电\1光1电百兆导轨式光纤收发器

√ 支持 24VDC（9～36VDC）双电源输入

√ 支持超宽工作温度范围：-40℃～+85℃

√ 抗强电磁干扰和浪涌保护能力强

√ 工业级设计，坚固金属外壳，无风扇，低功耗设计

在线询价

产品概述
技术规格
产品选型

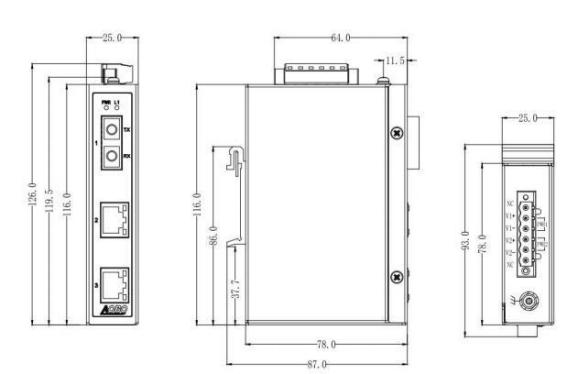

安装尺寸
资料下载

AOBO 3402A/3403A 系列工业以太网交换机支持 1 个百兆光纤接口，1 或 2 个百兆以太网电接口。用户可根据工业应用现场的实际需要，选择合适的光纤的接口类型以及光接口的传输距离。AOBO 3402A/3403A 交换机支持超宽电压输入范围，可提供双电源冗余接入。该系列专门针对工业恶劣环境开发，采用坚固的金属外壳，无风扇设计，低功耗，可以在 -40℃～+85℃的环境中稳定工作。产品符合工业四级的电磁 EMC 以及防雷标准要求，在风场通信、高速公路、地铁、电力、智能交通和工厂自动化通信中得到广泛应用。

优势特点：

Ø支持 24VDC（9～36VDC）双电源输入

Ø支持超宽工作温度范围：-40℃～+85℃

Ø抗强电磁干扰和浪涌保护能力强

Ø工业级设计，坚固金属外壳，无风扇，低功耗设计

技术参数	标准	IEEE802.310BASE-T IEEE802.3u100BASE-T ANSI/IEEE802.3NWay
交换属性	MAC 表	2K
	交换时延	<10us
	转发带宽	1Gbp s
接口	百兆电口	10/100BaseT(X)自适应 RJ45 连接接口 MDI/MDI-X 自动交叉全双工和半双工自动切换
	百兆光口	100BaseFX SC、ST、FC 接口可选单模、多模可选单纤双向收发可选
	传输距离	多模 2KM
	传输距离	单模 20~120KM
电源	输入电压	12~36VDC 冗余电源输入
	功耗	AOBO 3402A:1W(空载)，2W(满载) AOBO 3403A:1W(空载)，2W(满载)
	过载保护	支持
	反接保护	支持
	冗余保护	支持
机械结构	外壳	金属
	防护等级	IP30
	尺寸	25mm×78mm×116mm
	安装方式	导轨式
环境	工作温度	-40℃ ~+85℃
	储存温度	-40℃ ~+85℃
	相对湿度	5-95%无凝露
质保	MTBF	800,000h
行业标准	EMI	FCCCFR47Part15,EN55022/CISPR22,ClassA
	EMS	IEC61000-4-2(ESD)±8kV(contact), ±15kV(air) IEC61000-4-3(RS)10V/m(80MHz-2GHz)IEC61000-4-4(EFT)PowerPo rt : ±4kV;DataPort: ±2kV IEC61000-4-5(Surge)PowerPort: ±2kV/DM, ±4kV/CM; DataPort: ±2kV IEC61000-4-6(CS)3V(10kHz-150kHz) ; 10V(150kHz-80MHz) IEC61000-4-16(共模传导)30V(cont.),300V(1s)
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 3402A-PWR-1MX	1 个百兆电口，1 个百兆光口
AOBO 3403A-PWR-1MX	2 个百兆电口，1 个百兆光口
代码定义	代码选型
PWR	2LD:直流双电源供电，供电范围: 9~36VDC。
MX	MSD1320SC 百兆_单模_双纤_1310nm_20km_SC
	MSD1320ST 百兆_单模_双纤_1310nm_20km_ST
	MSD1320FC 百兆_单模_双纤_1310nm_20km_FC
	MSD1340SC 百兆_单模_双纤_310nm_40km_SC
	MMD134SC 百兆_多模_双纤_1310nm_4km_SC
	MMD134ST 百兆_多模_双纤_1310nm_4km_ST
	MSS3540ST 百兆_单模_单纤 Tx:1310/Rx:1550nm_40km_ST
	MSS5340ST 百兆_单模_单纤 Tx:1550/Rx:1310nm_40km_ST
注:以上光模块选型仅为部分典型型号，更多选型请查询官网相关信息或咨询广家技术支持

AOBO 3403A/3402A
