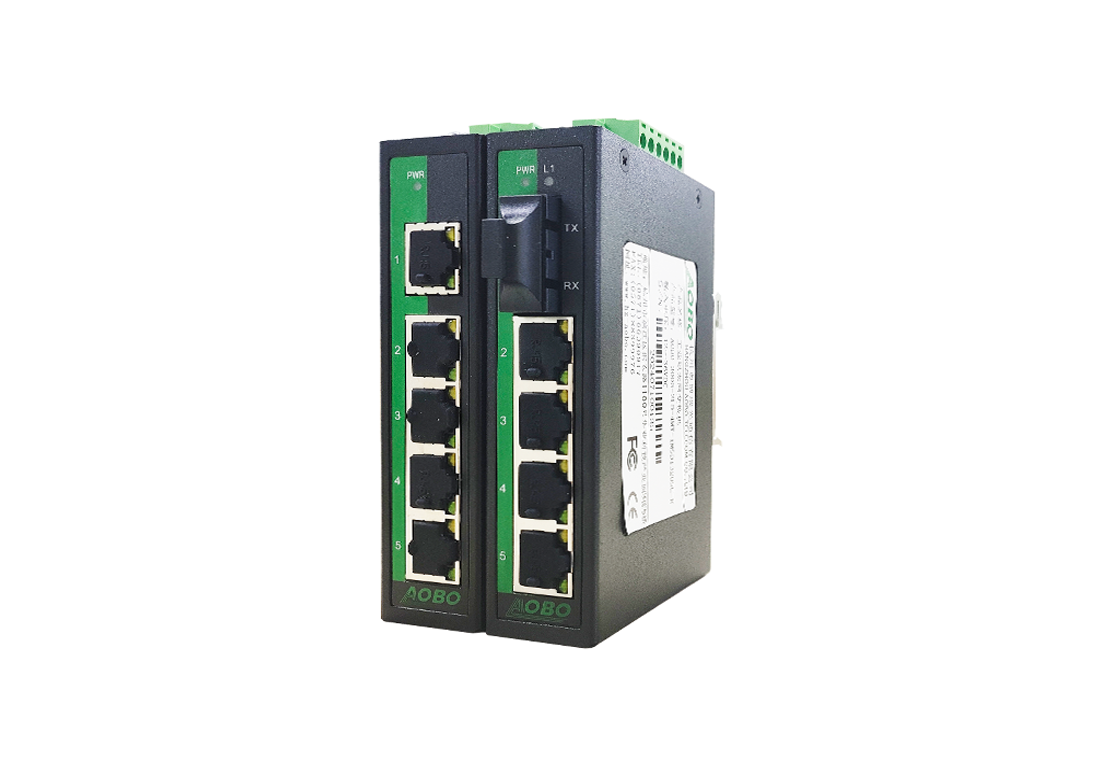

AOBO 3505A系列
AOBO 3505A系列
AOBO 3505A系列
5口全千兆非网管导轨式工业交换机

√ 支持5个全千兆以太网端口，提供全千兆带宽接入能力

√ 支持超宽工作温度范围：-40℃～+85℃

√ 满足工业四级EMC电磁兼容性能

√ 工业级设计，坚固金属外壳，抗冲击，防震动

  • 产品概述
  • 技术规格
  • 产品选型

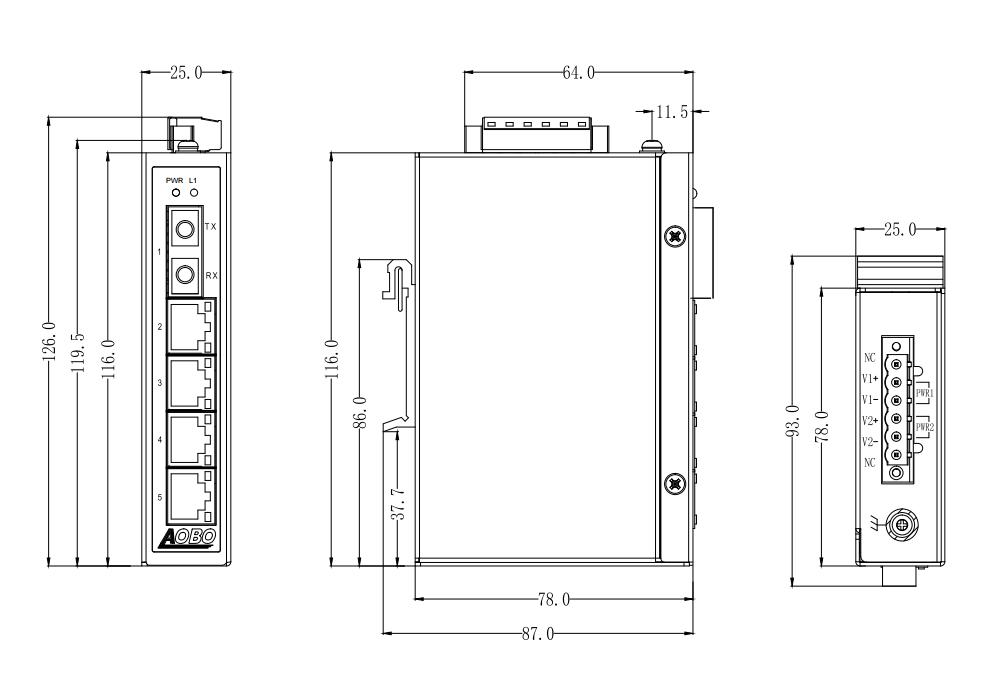

  • 安装尺寸
  • 资料下载

AOBO 3505A系列支持5个全千兆以太网端口，提供更高带宽接入能力，特别适用于有音频、视频监控等拥有高带宽业务需求的网络应用场合。用户可选千兆光纤接口作为上联接口，方便网络远程连接，以满足不同工业场合需求。该系列交换机专门针对工业恶劣环境开发，采用高强度金属外壳，采用灵活的DIN导轨安装，IP40防护等级，无风扇设计，低功耗，产品符合工业四级的电磁兼容性能以及防雷标准要求，可以在-40℃～+85℃的温度环境中稳定工作。


优势特点：

Ø支持5个全千兆以太网端口，提供全千兆带宽接入能力

Ø支持超宽工作温度范围：-40℃～+85℃

Ø满足工业四级EMC电磁兼容性能

Ø工业级设计，坚固金属外壳，抗冲击，防震动


技术参数

标准

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-T

IEEE 802.3ab 1000Base-T

IEEE 802.3z 1000Base-X

ANSI/IEEE 802.3 NWay

MAC表

1K

交换时延

<10us

背板带宽

32Gbps

接口

千兆电口

10/100/1000BaseT(X)自适应

RJ45连接接口

MDI/MDI-X自动交叉

全双工和半双工自动切换

千兆光口

100/1000Base-X，SFP插槽

单模、多模可选

光口类型LC、SC等可选

传输距离

多模  2KM、4KM

单模  20～120KM

电源

输入电压

12～36VDC冗余电源输入

功耗

6W(满载)

过载保护

支持

反接保护

支持

冗余保护

支持

机械结构

外壳

金属

防护等级

IP40

尺寸

25mm×78mm×116mm

重量

<0.9kg

安装方式

导轨式

环境

工作温度

-40℃～+85℃

储存温度

-40℃～+85℃

相对湿度

5-95%无凝露

质保

MTBF

800,000h

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) Level 4

IEC61000-4-3(RS) Level 3

IEC61000-4-4(EFT) Level 4

IEC61000-4-5(Surge) Level 4

IEC61000-4-6(CS) Level 3

IEC61000-4-16(共模传导) Level 4

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


型号

规格

AOBO 3505A-PWR-5GT

5个10/100/1000BaseT(X)电端口

AOBO 3505A-PWR-4GT-1GX

4个10/100/1000BaseT(X)电端口,1个1x9模块

代码定义

代码选项

PWR

2LD：直流双电源供电，供电范围：12~36VDC

GX

GSD1320LC 千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC 千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

GSS3540SC 千兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC

GSS5340SC 千兆_单模_单纤_Tx:1550/Rx:1310nm_40KM_SC

GMS352SC  千兆_多模_单纤_Tx:1310/Rx:1550nm_2KM_SC

GMS532SC  千兆_多模_单纤_Tx:1550/Rx:1310nm_2KM_SC

备注

上述型号列表中仅为部分端口组合型号，

该系列还可支持其他端口组合型号，更多型号可咨询售前客服


AOBO 3505A

相关文档

名称

大小

类型

版本

发布日期

AOBO 3505A系列产品规格书
下载
2024-01-05
