AOBO 3220系列

20口全千兆非网管型导轨式工业以太网交换机

√ IP 防护等级：IP40

√ 优良的电磁兼容性能力，满足 EMC 四级以上标准

√ 优良的信号口抗浪涌能力，浪涌防护大于 4KV

√ 平均无故障间隔时间 MTBF 在 50,0000 小时以上

√ 电路板进行防护涂层处理，具备防腐、防潮、防盐雾能力

√ 工作环境温度：-40℃～+85℃; 工作环境湿度：5～95%

在线询价

产品概述
技术规格
产品选型
安装尺寸
资料下载

AOBO 3220系列导轨式网管型工业交换机是奥博瑞光推出的高性能高可靠工业交换机，该系列最多可支持 20 个全千兆以太网端口，端口组合非常灵活多样，满足各种不同工业现场应用需求， AOBO 3220系列可选配 ABPass 断电光路保护功能，该功能能够在设备断电情况下，实现光链路自动旁通，确保光纤链路完整性，提升整体网络可靠性。该系列具有 IP40 等级金属外壳，无风扇设计，低功耗，-40℃-+85℃极端温度环境适应能力，以及良好的EMC电磁兼容性能，特别适用于电力、轨道交通、高速公路、管廊、石化等行业领域应用。

优势特点：

ØIP 防护等级：IP40

Ø优良的电磁兼容性能力，满足 EMC 四级以上标准

Ø优良的信号口抗浪涌能力，浪涌防护大于 4KV

Ø平均无故障间隔时间 MTBF 在 50,0000 小时以上

Ø电路板进行防护涂层处理，具备防腐、防潮、防盐雾能力

Ø工作环境温度：-40℃～+85℃; 工作环境湿度：5～95%

技术参数	标准	10Base-T，符合 IEEE 802.3 100Base-TX，符合 IEEE 802.3u 1000Base-X，符合 IEEE 802.3z 1000Base-T，符合 IEEE 802.3ab 流控，符合 IEEE 802.3x
交换属性	优先级队列	8
	VLAN 数	4K
	VLAN ID	1-4094
	MAC 表	32K
	转发带宽	128Gbps
	包转发率	38.688Mpps
	缓存	4Mbit
	组播组数	256
	交换时延	<5us
接口	百兆/千兆电口	10/100/1000BaseT(X)自适应 RJ45连接器，MDI/MDI-X自动交叉全双工和半双工自动切换
	POE端口（可选）	RJ45：V+（3,6）,V- (1,2),End-span配线方式
	千兆光口	100/1000Base-X，SFP插槽单模、多模可选光口类型LC、SC等可选
	传输距离	多模 2KM、4KM 单模 20～120KM
电源	输入电压	12~36VDC冗余电源输入
	满载功耗	20W
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	3PIN 5.08mm 端子
机械结构	外壳	金属
	防护等级	IP40
	散热方式	自然冷却，无风扇设计
	尺寸	4 光 8 电以下型号：143mm103.5mm56mm 4 光 8 电以上型号：143mm103.5mm84mm
	重量	小于 2.5kg
	安装方式	DIN 导轨
环境	工作温度	-40℃~+85℃
	储存温度	-40℃~+85℃
	相对湿度	5～95%无凝露
质保	MTBF	800,000h
质保	保修期	5 年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) Level 4 IEC61000-4-3(RS) Level 3 IEC61000-4-4(EFT) Level 4 IEC61000-4-5(Surge) Level 4 IEC61000-4-6(CS) Level 3 IEC61000-4-16(共模传导) Level 4
	机械	IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

型号	规格
AOBO 3220-2LD-4GT-2GX	4 个 10/100/1000M BaseT(X) RJ45 电端口，2 个千兆 SFP 插槽，直流双电源供电，供电范围：12~36VDC
AOBO 3220-2LD-6GT-2GX	6 个 10/100/1000M BaseT(X) RJ45 电端口，2 个千兆 SFP 插槽，直流双电源供电，供电范围：12~36VDC
AOBO 3220-2LD-8GT-2GX	8 个 10/100/1000M BaseT(X) RJ45 电端口，2 个千兆 SFP 插槽，直流双电源供电，供电范围：12~36VDC
AOBO 3220-2LD-10MT-2GT	10 个 10/100 BaseT(X) RJ45 电端口，2 个 10/100/1000 RJ45 电端口，直流双电源供电，供电范围：12~36VDC
AOBO 3220-2LD-16MT-2GX	16 个 10/100M BaseT(X) RJ45 电端口，2 个千兆 SFP 插槽，直流双电源供电，供电范围：12~36VDC
AOBO 3220-2LD-16GT-2GX	16 个 10/100/1000M BaseT(X) RJ45 电端口，2 个千兆 SFP 插槽，直流双电源供电，供电范围：12~36VDC
AOBO 3220-2LD-8GT-4GX	8 个 10/100/1000M BaseT(X) RJ45 电端口，4 个千兆 SFP 插槽，直流双电源供电，供电范围：12~36VDC
AOBO 3220-2LD-4GT-6GX	4 个 10/100/1000M BaseT(X) RJ45 电端口，6 个千兆 SFP 插槽，直流双电源供电，供电范围：12~36VDC
AOBO 3220-2LD-12MT-4GX	12 个 10/100M BaseT(X) RJ45 电端口，4 个千兆 SFP 插槽，直流双电源供电，供电范围：12~36VDC
AOBO 3220P-2LD-4GT-2GX	4 个 10/100/1000M BaseT(X) RJ45 电端口，内置 1 对支持 ABPass®光路保护功能的千兆光口，直流双电源供电，供电范围：12~36VDC
AOBO 3220P-2LD-8GT-2GX	8 个 10/100/1000M BaseT(X) RJ45 电端口，内置 1 对支持 ABPass®光路保护功能的千兆光口，直流双电源供电，供电范围：12~36VDC
AOBO 3220P-2LD-16GT-2GX	16 个 10/100/1000M BaseT(X) RJ45 电端口，内置 1 对支持 ABPass®光路保护功能的千兆光口，直流双电源供电，供电范围：12~36VDC
AOBO 3220P-2LD-8MT-2GX	8 个 10/100M BaseT(X) RJ45 电端口，内置 1 对支持 ABPass® 光路保护功能的千兆光口，直流双电源供电，供电范围：12~36VDC
AOBO 3220P-2LD-16MT-2GX	16 个 10/100M BaseT(X) RJ45 电端口，内置 1 对支持 ABPass® 光路保护功能的千兆光口
代码定义	代码选项
2LD	直流双电源供电，供电范围：12~36VDC
HV	单电源交直流输入，85~264VAC，120~370VDC
MT	10/100_BASE-T 自适应电口
GT	10/100/1000 BASE-T 自适应电口
GX	千兆 SFP 插槽，可支持 1000 BASE-X 千兆光口 SFP 模块，100BASE-X 百兆光口 SFP 模块，10/100/1000M 自适应 RJ45 电口 SFP 模块
备注	上述型号列表中仅为部分端口组合型号，该系列还可支持其他端口组合型号，更多型号可咨询售前客服

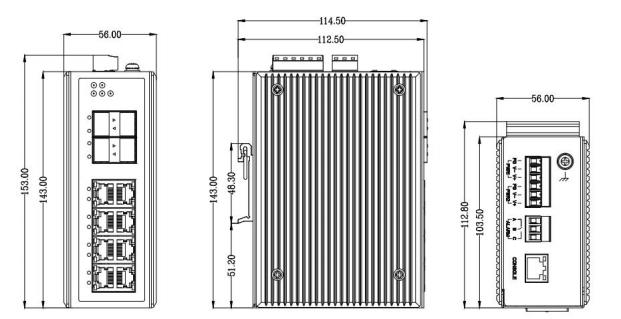

AOBO 3220

4 光 8 电以下型号产品尺寸图：143mm*103.5mm*56mm（L*W*H）

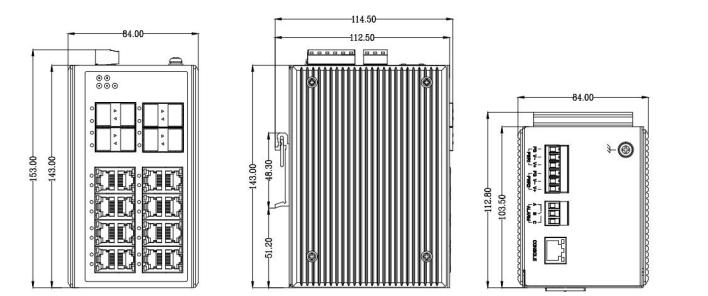

AOBO 3220

4 光 8 电以上型号产品尺寸图：143mm*103.5mm*84mm（L*W*H）
