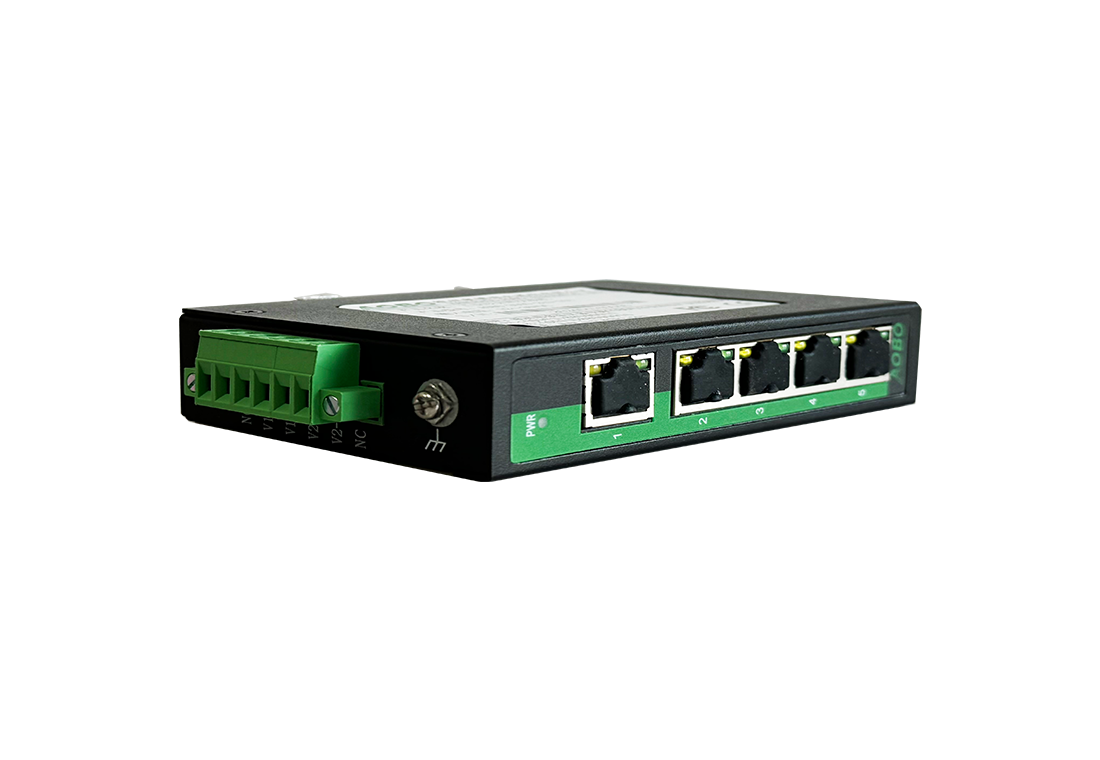

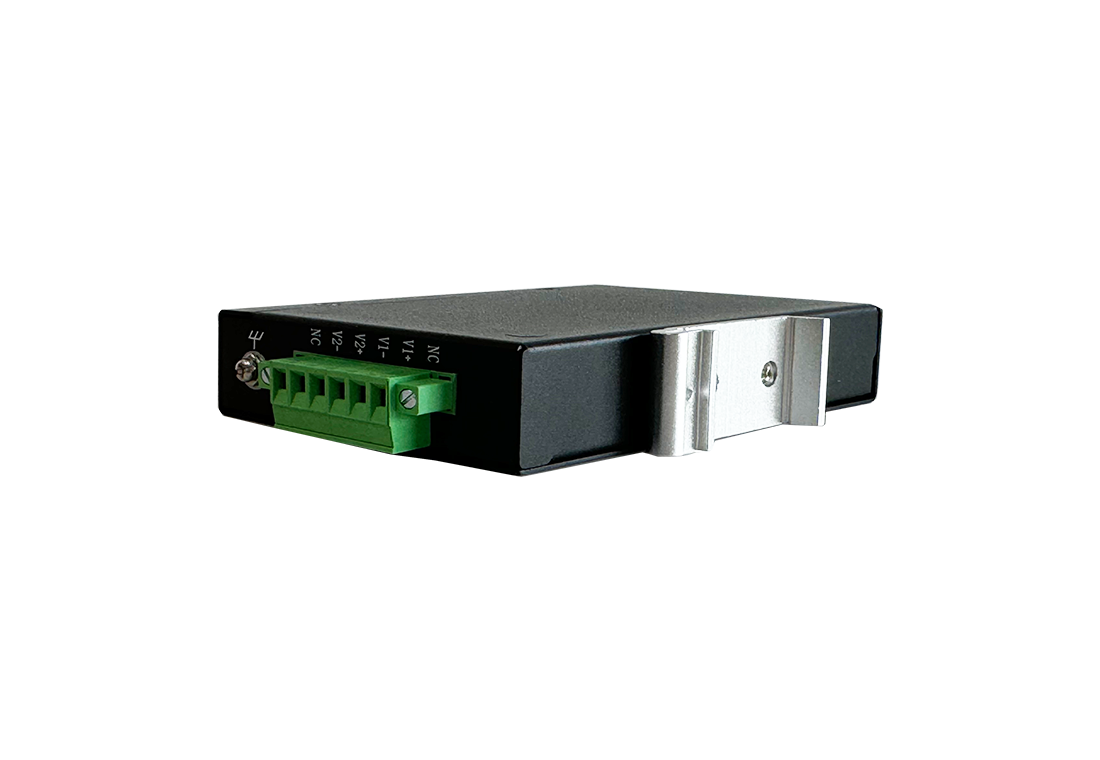

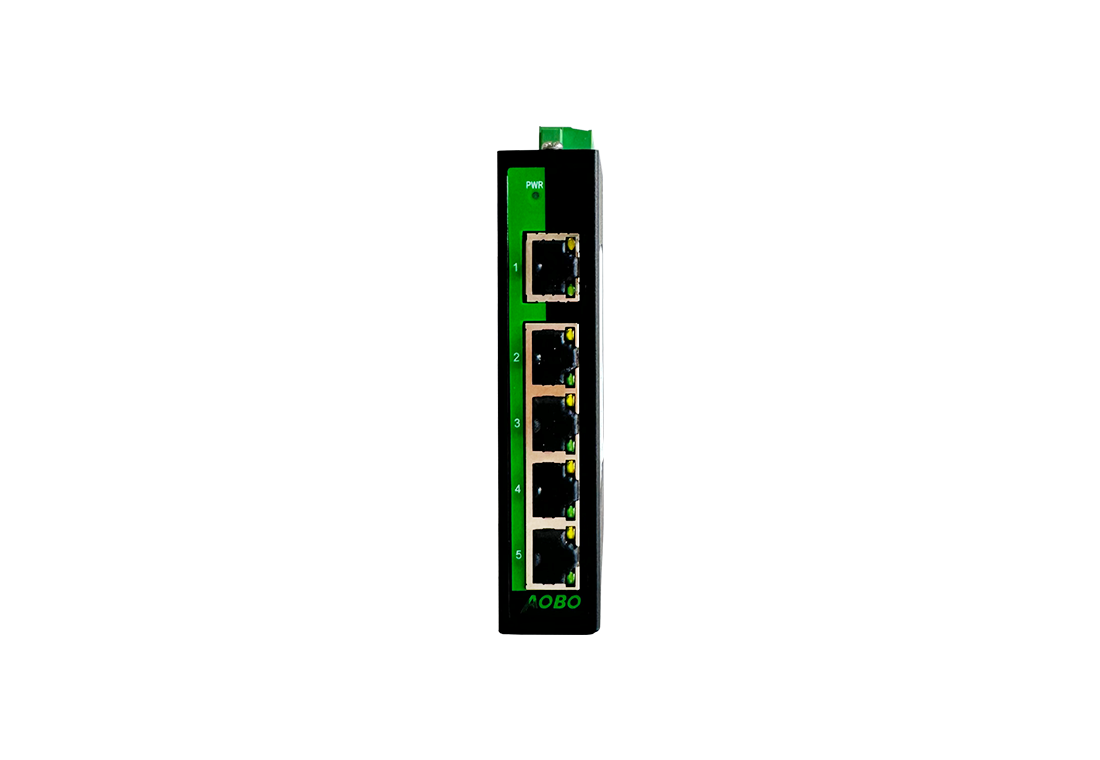

5口百兆非网管型PoE导轨式工业以太网交换机

√ 最多支持1个百兆光口,4个百兆电口

√ 支持PoE/PoE+功能,单个电口 PoE 最大功率 30W

√ 高强度金属外壳,IP40防护等级,-40℃~+75℃宽温运行

√ 符合工业EMC四级标准要求,满足工业严苛恶劣环境应用

  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

AOBO 3405AS系列百兆非网管型PoE导轨式工业以太网交换机,最多支持5个端口。AOBO 3405AS系列支持IEEE802.3/802.3u/802.3x,支持10/100BaseT(X),全/半双工,MDI/MDI-X自适应。AOBO 3405AS系列可支持48VDC(44~57VDC)电源输入。该系列可以在-40℃~+75℃温度环境中长期稳定工作,具有IP40防护等级,适合各种工业网络环境应用。


优势特点:

Ø 最多支持1个百兆光口,4个百兆电口

Ø 支持PoE/PoE+功能,单个电口 PoE 最大功率 30W

Ø 高强度金属外壳,IP40防护等级,-40℃~+75℃宽温运行

Ø 符合工业EMC四级标准要求,满足工业严苛恶劣环境应用

技术参数

标准

IEEE 802.3 af/at

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-T

IEEE 802.3af/at PoE/PoE+供电

ANSI/IEEE 802.3 NWay

交换参数

交换时延

<10us

转发带宽

3.2Gbps

接口

百兆电口

10/100BaseT(X)自适应

RJ45连接接口

MDI/MDI-X自动交叉

百兆光口

100Base-X 1*9光模块

单模、多模可选

光口类型ST、FC、SC、LC可选

传输距离

传输距离 多模  2KM、5KM

单模  20KM、40KM、80KM、100KM、120KM 可选

PoE负载

30W@54VDC

总负载能力:100W@25℃;70W@75℃

 机械特性

输入电压

44~57VDC冗余电源输入(注:当输入电压为9~43VDC时,不提供PoE供电功能,其他交换等相关功能全部正常。)

满载功耗

3.2W

重量

0.3kg

过载保护

支持

反接保护

支持

冗余保护

支持

外壳

金属

尺寸

116mm*25mm*78mm

环境

工作温度

-40℃~+75℃

储存温度

-40℃~+85℃

相对湿度

5-95%无凝露

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

AIEC61000-4-2(ESD) ±6kV(contact),±8kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT) Power Port:±2kV;Data

Port:±2kV

IEC61000-4-5(Surge) Power

Port:±2kV/DM,±2kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-

150kHz);10V(150kHz-80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 3405AS-2ND-5MT

百兆非网管型PoE导轨式工业以太网交换机,5个百兆PoE电端口,直流双电源供电,供电范围:44~57VDC

AOBO 3405AS-2ND-4MT-1MF

百兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,1个百兆光端口,直流双电源供电,供电范围:44~57VDC

代码定义

代码选型

2ND

直流双电源供电,供电范围:44~57VDC

MF

MSD1320LC

百兆_单模_双纤_1310nm_20KM_LC

MSD1340LC

百兆_单模_双纤_1310nm_40KM_LC

MSD1580LC

百兆_单模_双纤_1550nm_80KM_LC

MMD134SC

百兆_多模_双纤_1310nm_4KM_SC

MSS3520SC

百兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

MSS5320SC

百兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

MSS3540SC

百兆_单模_单纤_Tx:1310/Rx:1550nm_40KM_SC

MSS5340SC

百兆_单模_单纤_Tx:1550/Rx:1310nm_40KM_SC
