AOBO W3305系列
AOBO W3305系列
AOBO W3305系列
工业级无线AP/4G路由器

√ 最多支持4个LAN口,1个WAN口或2个RS232/RS485接口,2路WIFI天线接口;

√ 支持IEEE 802.11n技术,数据传输率高达300Mbps;

√ 支持网关模式、无线AP模式、桥接模式、客户端工作模式;

√ 支持4G(FDD LTE)、EVDO、WCDMA,支持一机多模的全网模式;

√ 支持 TCP/IP、TCP、UDP、TELNET、HTTP、DHCP 等完善的网络协议;

√ 支持IPSec、PPTP、L2TP、GRE等多种虚拟专网协议接入;

√ 支持防火墙,端口映射,访问控制黑白名单,静态路由等功能;

√ DMZ 主机,流量统计,实时显示数据传输速率等功能;

√ 支持动态域名支持动态域名(DDNS)可选;

√ 支持强制门户(WIFIDOG),本功能需根据客户需求定制;

√ 支持APN/VPDN专网卡;支持物联网卡接入网路;

√ 支持 WEB、CLI方式的管理维护功能;

√ 支持一键恢复出厂设置;

√ 支持本地和远程在线升级,导入导出配置文件;

√ IP30等级防护,钣金金属外壳,无风扇,低功耗设计;

√ 标准工业级导轨安装方式,稳固、牢靠、安全;

√ 适应在强EMC暴露、极端气候和振动等各种严苛环境中应用。


  • 产品概述
  • 技术规格
  • 产品选型

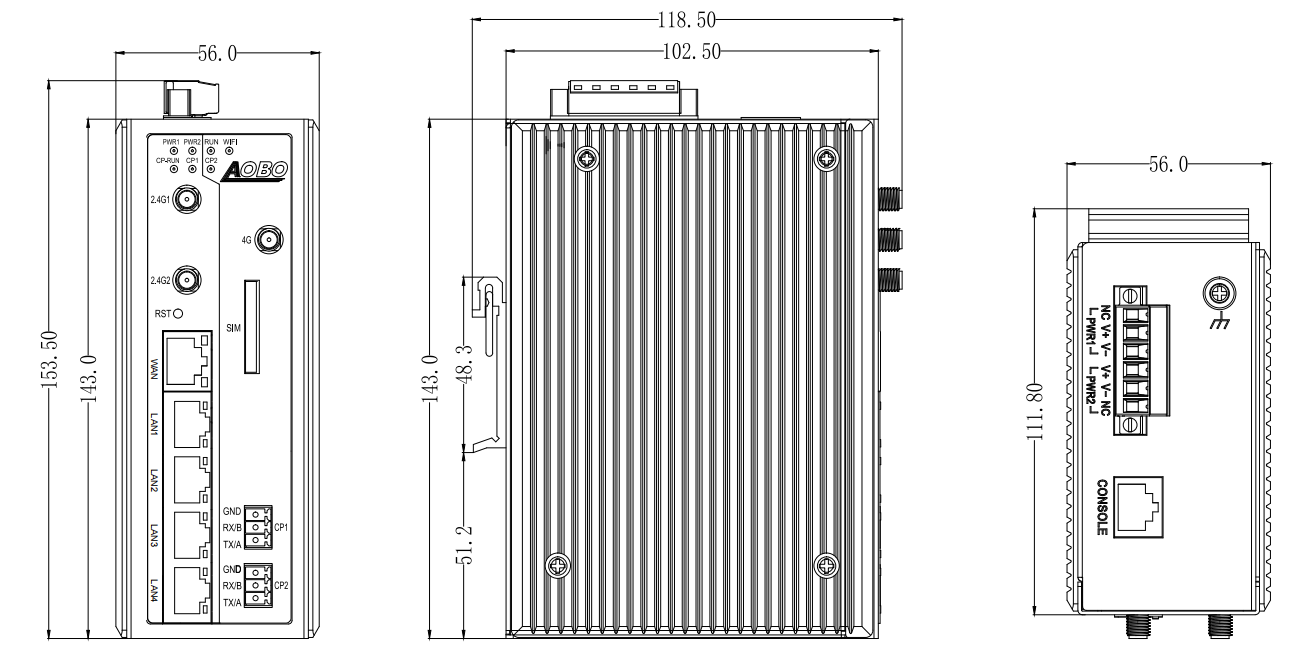

  • 安装尺寸
  • 资料下载

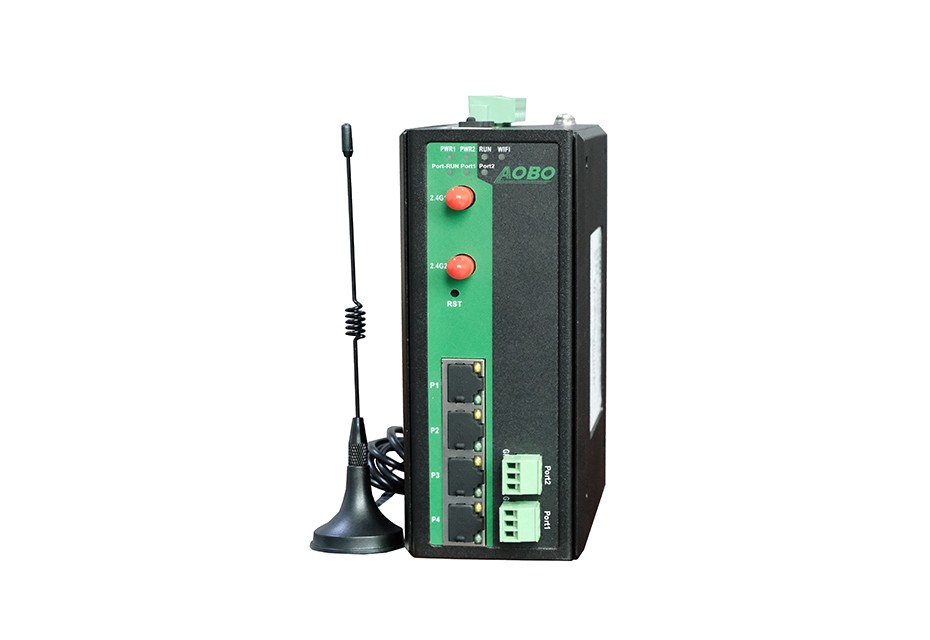

AOBO W3305系列是杭州奥博瑞光通信有限公司研发的高性能工业级导轨式无线4G串口路由器,该产品可最多支持4个以太网LAN口、1个WAN口或2个RS232/RS485接口、2个无线WIFI天线接口以及1个4G全网通。该产品采用高性能工业级无线模块,工业级高稳定高精度元器件,工业坚固钣金外壳,适应在强EMC暴露、极端气候和振动等各种严苛环境中应用。为无人值守系统提供可靠组网与稳定通信。该产品广泛应用于电力、新能源、石油、交通、安防等行业。


优势特点:

Ø 最多支持4个LAN口,1个WAN口或2个RS232/RS485接口,2路WIFI天线接口;

Ø 支持IEEE 802.11n技术,数据传输率高达300Mbps;

Ø 支持网关模式、无线AP模式、桥接模式、客户端工作模式;

Ø 支持4G(FDD LTE)、EVDO、WCDMA,支持一机多模的全网模式;

Ø 支持 TCP/IP、TCP、UDP、TELNET、HTTP、DHCP 等完善的网络协议;

Ø 支持IPSec、PPTP、L2TP、GRE等多种虚拟专网协议接入;

Ø 支持防火墙,端口映射,访问控制黑白名单,静态路由等功能;

Ø DMZ 主机,流量统计,实时显示数据传输速率等功能;

Ø 支持动态域名支持动态域名(DDNS)可选;

Ø 支持强制门户(WIFIDOG),本功能需根据客户需求定制;

Ø 支持APN/VPDN专网卡;支持物联网卡接入网路;

Ø 支持 WEB、CLI方式的管理维护功能;

Ø 支持一键恢复出厂设置;

Ø 支持本地和远程在线升级,导入导出配置文件;

Ø IP30等级防护,钣金金属外壳,无风扇,低功耗设计;

Ø 标准工业级导轨安装方式,稳固、牢靠、安全;

Ø 适应在强EMC暴露、极端气候和振动等各种严苛环境中应用。


接口



接口

最大支持 4 个 LAN 口、1 个 WAN 口,10/100Mbps 自适应

串口

RS485 接口或 RS232 接口

电源接口

6 针 5.08mm 间距接线端子

天线接口

标准 SMA 外螺内孔天线母接口,特性阻抗 50Ω

WiFi 天线接口--SMA 母天线接口,50Ω

4G 无线天线接口--SMA 母天线接口,50Ω

SIM/UIM 接口

1 个全网通 3G/4G 槽位

Reset 复位按钮

通过此按键可将设备的无线参数配置恢复为出厂值

设备指示灯

电源指示灯

PWR1 PWR2

设备运行灯

RUN

WIFI 指示灯

wifi

串口指示灯

CP1 CP2

无线参数

无线模块

工业级无线模块,支持 IEEE802.11b/g/n 标准,支持 2.4GHz(2412GHz—284MHz)

频段及速率

TDD-LTE

下行速率130Mbps,上行速率 35Mbps Band 38/39/40/41

FDD-LTE

下行速率 150Mbps,上行速率 50Mbps Band 1/3

WCDMA

下行速率 42Mbps,上行速率 5.76Mbps B1/B8

TD-SCDMA

下行速率 4.2Mbps,上行速率 2.2Mbps Band 34/39

GSM/GPRS/EDGE

下行速率 236.8kbps,上行速率 236.8kbps 900/1800

串口参数

波特率

 600~460800bps

校验位

NONE 、EVEN 、ODD

数据位

7、8 、9

停止位

1、1.5、2

工作模式

每路串口均支持 TCP_SERVER 、TCP_CLIENT 、 UDP_SERVER 、UDP_CLIENT 四种工作模式

电源

电源输入

冗余 24VDC(9~57VDC)

反相保护

支持

过压保护

支持

功耗

2.5w 空载;3w 满载

机械结构

外壳

钣金金属外壳

保护等级

IP30

尺寸结构

56mm*143mm*102.5mm

重量

约 0.3Kg

环境

工作温度

-40℃~+70℃

存储温度

-40℃~+85℃

相对湿度

5%~95% (无冷凝)



产品型号

规格描述

AOBO W3305-2LD-WL2-2MT

2 个百兆 LAN 口,1 个 WAN 口,2 个 WIFI 天线接口

AOBO W3305-2LD-WL2-4MT

4 个百兆 LAN 口,1 个 WAN 口,2 个 WIFI 天线接口

AOBO W3305-2LD-WL2-4MT-G4

4 个百兆 LAN 口,1 个 WAN 口,2 个 WIFI 天线接口, 1 个 4G 全网通

AOBO W3305-2LD-WL2-2D4-3MT

3 个百兆 LAN 口,1 个 WAN 口,2 个 RS485 接口,2 个 WIFI 天 线接口

AOBO W3305-2LD-WL2-2D2-3MT

3 个百兆 LAN 口,1 个 WAN 口,2 个 RS232 接口,2 个 WIFI 天 线接口

AOBO W3305-2LD-WL2-2D2-4MT

4 个百兆 LAN 口,2 个 RS232 接口,2 个 WIFI 天线接口

AOBO W3305-2LD-WL2-2D4-4MT

4 个百兆 LAN 口,2 个 RS485 接口,2 个 WIFI 天线接口

备注说明:LD:表示支持 1 路 24VDC 直流电源输入

WL2:表示支持 2 个 2.4G WIFI 天线接口

G4:表示支持 1 个 4G 全网通插槽

xD4:x 路 RS485 接口

xD2:x 路 RS232 接口
