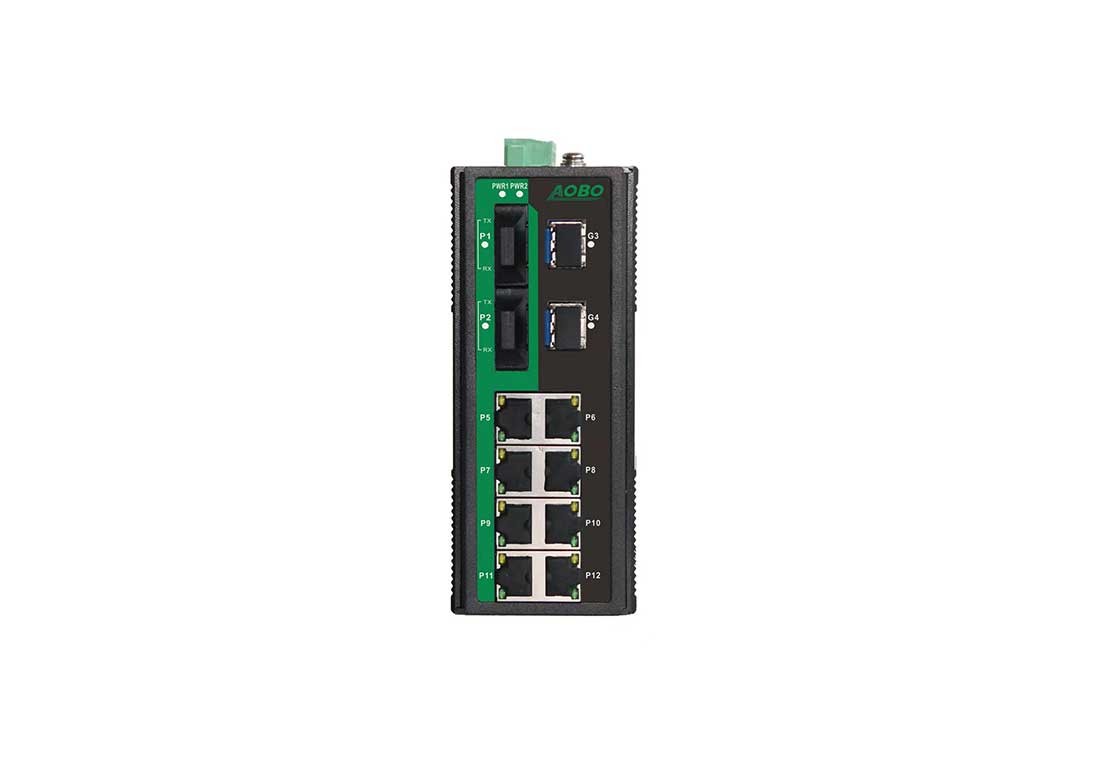

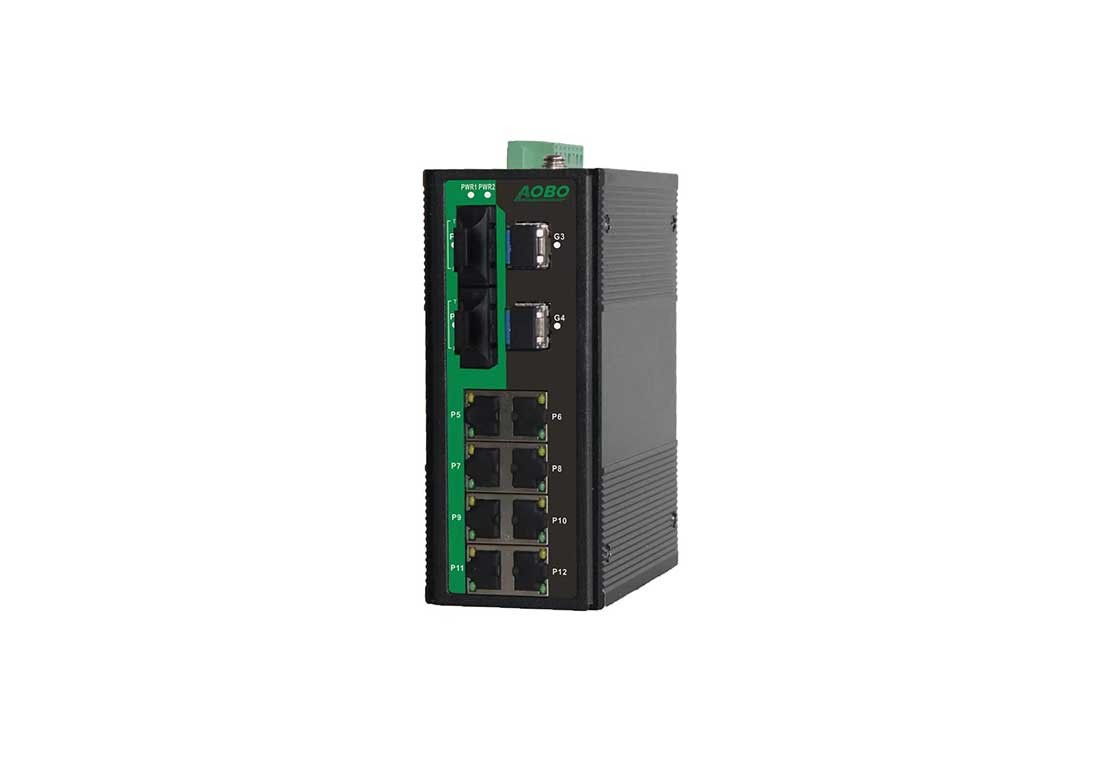

AOBO 3112系列

12口千/百兆二层非网管型工业以太网交换机

√ 最多可支持2个千兆光、2个百兆光口和8个百兆电口

√ 高背板带宽，确保端口线速转发

√ 冗余宽压电源供电，防反接设计

√ -40℃～+85℃宽温设计，确保设备适应各种严酷的现场环境

√ IP40等级防护，金属外壳，无风扇，低功耗设计

√ 优良的EMC电磁兼容性，满足EMC四级A类防护等级

在线询价

产品概述
技术规格
产品选型
安装尺寸
资料下载

AOBO 3112系列导轨式工业以太网交换机是杭州奥博瑞光通信专门针对恶劣工业环境设计的二层非管理型工业以太网交换机，该系列产品最多可2个千兆光、2个百兆光口和8个百兆电口。AOBO 3112系列具备抗强电磁干扰、防盐雾、抗振动、耐高低温等特性。产品冗余直流电源，采用无风扇、低功耗、宽温宽压设计，满足严苛恶劣工业环境应用，可广泛应用于新能源、智能电网、轨道交通、高速公路、智能交通、综合管廊、平安城市、智能制造、港口、石油石化等行业。

优势特点：

Ø 最多可2个千兆光2个百兆光口和8个百兆电口

Ø 高背板带宽，确保端口线速转发

Ø 冗余宽压电源供电，防反接设计

Ø -40℃～+85℃宽温设计，确保设备适应各种严酷的现场环境

Ø IP40等级防护，金属外壳，无风扇，低功耗设计

Ø 优良的EMC电磁兼容性，满足EMC四级A类防护等级

技术参数	标准	10Base-T，符合IEEE 802.3 100Base-TX，符合IEEE 802.3u 1000Base-X，符合IEEE 802.3z 1000Base-T，符合IEEE 802.3ab 流控，符合IEEE 802.3x
	传输方式	存储转发
	交换时延	<10us
	缓存	2Mb
	背板带宽	6Gb
	MAC地址大小	4K
接口	百兆电口	10/100Base-T(X)，RJ45，流速控制（默认开启），全/半双工模式，MDI/MDI-X自动侦测
	千兆光口	1000Base-XSFP插槽/1*9光模块(可选) 单模、多模可选光口类型ST、FC、SC、LC可选
	传输距离	多模2KM、4KM
	传输距离	单模20KM、40KM、80KM、100KM、120KM
电源	输入电压	9～60VDC冗余电源输入
	满载功耗	小于10w
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	1路继电器告警输出，电流负载能力为1A@30VDC或0.3A@125VAC
机械结构	外壳	金属
	防护等级	IP40
	尺寸	143mm102.5mm48mm
	重量	700g左右
	安装方式	导轨式安装
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	相对湿度	5%～95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) Level 4
		IEC61000-4-3(RS) Level 3
		IEC61000-4-4(EFT) Level 4
		IEC61000-4-5(Surge) Level 4
		IEC61000-4-6(CS) Level 4
		IEC61000-4-16(共模传导) Level 4
	机械	IEC60068-2-6(振动)
		IEC60068-2-27(冲击)
		IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 3112-2LD-4MT-2MF	4个百兆电端口，2个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-4MT-2MX	4个百兆电端口，2个百兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-4MT-3MF	4个百兆电端口，3个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-4MT-3MX	4个百兆电端口，3个百兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-4MT-4MF	4个百兆电端口，4个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-4MT-4MX	4个百兆电端口，4个百兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-4MT-2GX	4个百兆电端口，2个千兆SFP光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-4MT-2MF-2GF	4个百兆电端口，2个百兆19光口, 2个千兆19光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-4MT-2MX-2GX	4个百兆电端口，2个百兆SFP插槽，2个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-6MT-1MF	6个百兆电端口，1个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-6MT-2MF	6个百兆电端口，2个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-6MT-3MF	6个百兆电端口，3个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-6MT-2MX	6个百兆电端口，2个百兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-6MT-2GX	6个百兆电端口，2个百兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-6MT-4MF	6个百兆电端口，4个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-6MT-2MF-2GF	6个百兆电端口，2个百兆19光口, 2个千兆19光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-6MT-2MX-2GX	6个百兆电端口，2个百兆SFP插槽，2个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-8MT-1MF	8个百兆电端口，1个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-8MT-2MF	8个百兆电端口，2个百兆1*9光口，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-8MT-1GX	8个百兆电端口，1个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-8MT-2GX	8个百兆电端口，2个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3112-2LD-8MT-2MF-2GX	8个百兆电端口，2个百兆1*9光口，2个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
代码定义	代码选型
2LD	直流双电源供电，供电范围：9～60VDC
2ND	直流双电源供电，供电范围：44～57VDC
MF	百兆19光模块，可选配单模和多模19光模块，比如 AOBO 3112-2LD-4MT-2MSD1320SC中“2MSD1320SC”表示支持2个百兆单模双纤SC接口类型的1*9 光模块
GF	千兆19光模块，可选配单模和多模19光模块，比如 AOBO 3112-2LD-4MT-2MF-2GSD1320SC中“2GSD1320SC”表示支持2个千兆单模双纤SC接口类型的1*9 光模块
MX	百兆SFP插槽，可选配SFP模块
GX	千兆SFP插槽，可选配SFP模块
备注	上述型号列表中仅为部分端口组合型号，该系列还可其他端口组合型号，更多型号可咨询售前客服
