12口千兆非网管型PoE导轨式工业以太网交换机

√ 最多可支持2个千兆光2个百兆光口和8个百兆电口

√ 可选PoE供电功能,符合IEEE802.3af/at标准,单个电口PoE最大功耗30W

√ 高背板带宽,确保端口线速转发

√ 冗余宽压电源供电,防反接设计

√ -40℃~+75℃宽温设计,确保设备适应各种严酷的现场环境

√ IP40等级防护,金属外壳,无风扇,低功耗设计

√ 优良的EMC电磁兼容性,满足EMC四级A类防护等级


  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

AOBO 3112S系列导轨式工业以太网交换机是杭州奥博瑞光通信专门针对恶劣工业环境设计的二层千兆非网管型PoE导轨式工业以太网交换机,该系列产品最多可2个千兆光口、2个百兆光口和8个百兆电口,电口可兼容IEEE802.3at/af 标准,可作为PSE供电端,向PD受电终端提供供电电源,每端口最多可提供高达30W的电源功耗。AOBO 3112S系列具备抗强电磁干扰、防盐雾、抗振动、耐高低温等特性。产品冗余直流电源,采用无风扇、低功耗、宽温宽压设计,满足严苛恶劣工业环境应用,可广泛应用于新能源、智能电网、轨道交通、高速公路、智能交通、综合管廊、平安城市、智能制造、港口、石油石化等行业。


优势特点:

Ø 最多可2个千兆光口、2个百兆光口和8个百兆电口

Ø 支持PoE供电功能,符合IEEE802.3af/at标准,单个电口PoE最大功耗30W

Ø 高背板带宽,确保端口线速转发

Ø 冗余宽压电源供电,防反接设计

Ø -40℃~+75℃宽温设计,确保设备适应各种严酷的现场环境

Ø IP40等级防护,金属外壳,无风扇,低功耗设计

Ø 优良的EMC电磁兼容性,满足EMC四级A类防护等级


技术参数

标准

10Base-T,符合IEEE 802.3

100Base-TX,符合IEEE 802.3u

1000Base-X,符合IEEE 802.3z

1000Base-T,符合IEEE 802.3ab

流控,符合IEEE 802.3x

PoE,符合IEEE 802.3af

PoE+,符合IEEE 802.3at

传输方式

存储转发

交换时延

<10us

缓存

2Mb

背板带宽

6Gb

MAC地址大小

4K

接口

百兆电口

10/100 BaseT(X)自适应

RJ45连接接口 MDI/MDI-X自动交叉

百兆光口

100Base-X 1*9光模块

单模、多模可选

光口类型ST、FC、SC可选

千兆光口

1000Base-X SFP插槽/1*9光模块(可选)

单模、多模可选

光口类型ST、FC、SC、LC可选

传输距离

多模2KM、4KM

单模20KM、40KM、80KM、100KM、120KM

PoE负载能力

单端口:30W@54VDC

总负载能力:120W@25℃;70W@75℃

电源

输入电压

44~57VDC冗余电源输入(注:当输入电压为9~43VDC时,不提供PoE供电功能,其他交换等相关功能全部正常。)

满载功耗

(不含PoE负载)

10W@57VAC

过载保护

支持

反接保护

支持

冗余保护

支持

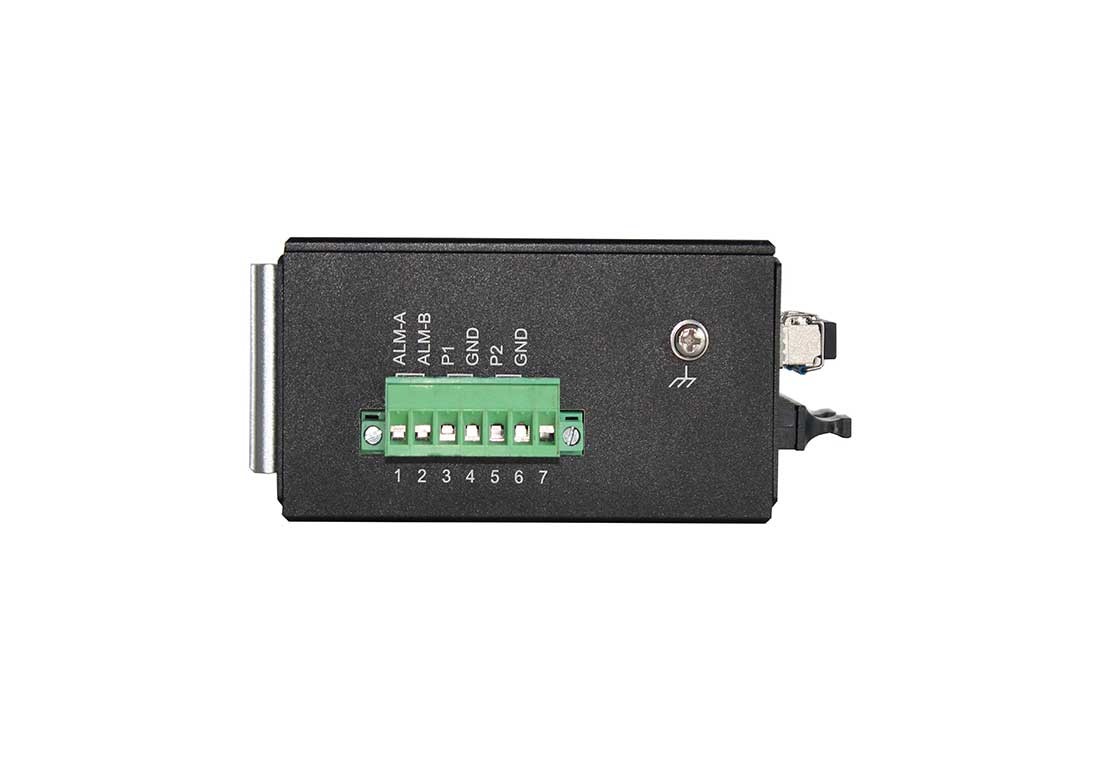

告警端口

1路继电器告警输出,电流负载能力为1A@30VDC或0.3A@125VAC

机械结构

外壳

金属

防护等级

IP40

尺寸

143mm*48mm*102.5mm

重量

700g左右

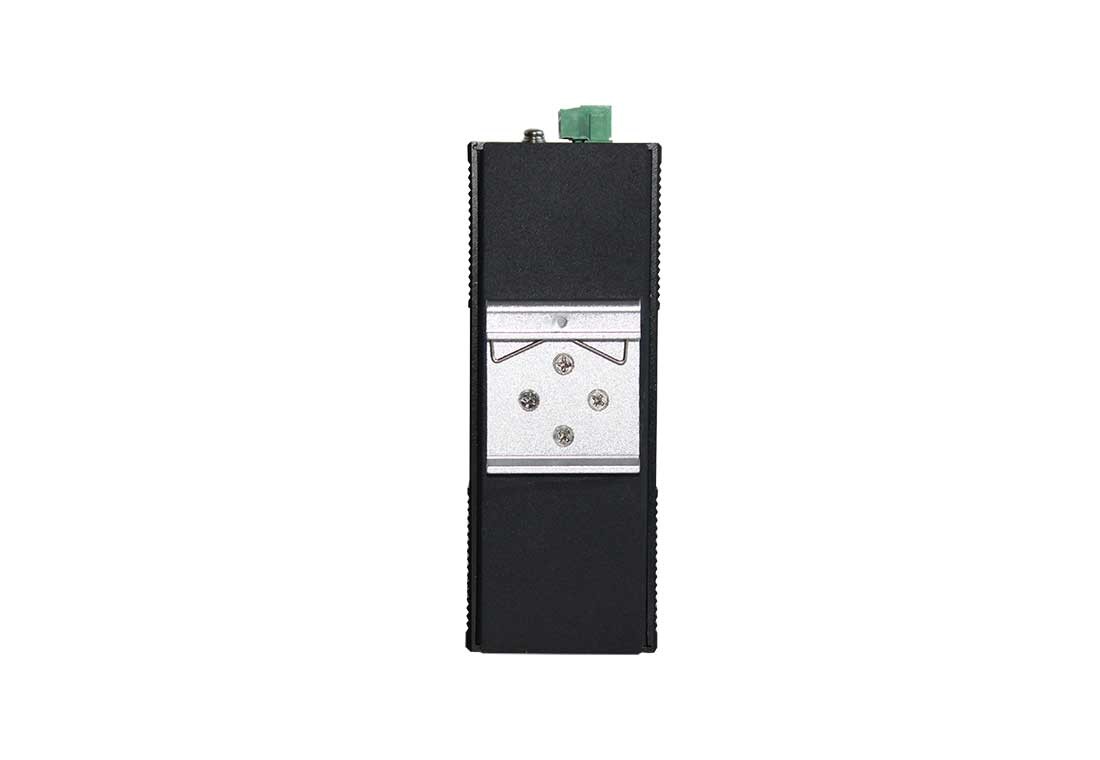

安装方式

导轨式安装

环境

工作温度

-40℃~+75℃

储存温度

-40℃~+85℃

相对湿度

5%~95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

IEC61000-4-2(ESD) Level 4

IEC61000-4-3(RS) Level 3

IEC61000-4-4(EFT) Level 4

IEC61000-4-5(Surge) Level 4

IEC61000-4-6(CS) Level 4

IEC61000-4-16(共模传导) Level 4

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 3112S-2ND-4MT-2MF

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,2个百兆1*9光口,直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-4MT-2MX

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,2个百兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-4MT-3MF

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,3个百兆1*9光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-4MT-3MX

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,3个百兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-4MT-4MF

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,4个百兆1*9光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-4MT-4MX

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,4个百兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-4MT-2GX

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,2个千兆SFP光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-4MT-2MF-2GF

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,2个百兆1*9光口, 2个千兆1*9光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-4MT-2MX-2GX

千兆非网管型PoE导轨式工业以太网交换机,4个百兆PoE电端口,2个百兆SFP插槽,2个千兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-6MT-2MF

千兆非网管型PoE导轨式工业以太网交换机,6个百兆PoE电端口,2个百兆1*9光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-6MT-2MX

千兆非网管型PoE导轨式工业以太网交换机,6个百兆PoE电端口,2个百兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-6MT-2GX

千兆非网管型PoE导轨式工业以太网交换机,6个百兆PoE电端口,2个百兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-6MT-4MF

千兆非网管型PoE导轨式工业以太网交换机,6个百兆PoE电端口,4个百兆1*9光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-6MT-2MF-2GF

千兆非网管型PoE导轨式工业以太网交换机,6个百兆PoE电端口,2个百兆1*9光口, 2个千兆1*9光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-6MT-2MX-2GX

千兆非网管型PoE导轨式工业以太网交换机,6个百兆PoE电端口,2个百兆SFP插槽,2个千兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-8MT-1MF

千兆非网管型PoE导轨式工业以太网交换机,8个百兆PoE电端口,1个百兆1*9光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-8MT-2MF

千兆非网管型PoE导轨式工业以太网交换机,8个百兆PoE电端口,2个百兆1*9光口直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-8MT-1GX

千兆非网管型PoE导轨式工业以太网交换机,8个百兆PoE电端口,1个千兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-8MT-2GX

千兆非网管型PoE导轨式工业以太网交换机,8个百兆PoE电端口,2个千兆SFP插槽直流双电源供电,供电范围:44~57VDC

AOBO 3112S-2ND-8MT-2MF-2GX

千兆非网管型PoE导轨式工业以太网交换机,8个百兆PoE电端口,2个百兆1*9光口,2个千兆SFP插槽直流双电源供电,供电范围:44~57VDC

代码定义

代码选型

2ND

直流双电源供电,供电范围:44~57VDC

MF

百兆1*9光模块,可选配单模和多模1*9光模块

GF

“AOBO 3112S-2ND-6MT-2MSD1320SC”,表示该型号支持6个百兆PoE电口,2个百兆单模双纤SC接口类型的1*9光模块

MX

百兆SFP插槽,可选配SFP模块

GX

千兆SFP插槽,可选配SFP模块

备注

上述型号列表中仅为部分端口组合型号,该系列还可其他端口组合型号,更多型号可咨询售前客服
