5口非网管型导轨式百兆工业以太网交换机

√ 支持 IEEE802.3/802.3u/802.3x

√ 支持超宽工作温度范围:-40℃~+85℃

√ 抗强电磁干扰和浪涌保护能力强

√ 工业级设计,金属外壳,低功耗,无风扇

  • 产品概述
  • 技术规格
  • 产品选型

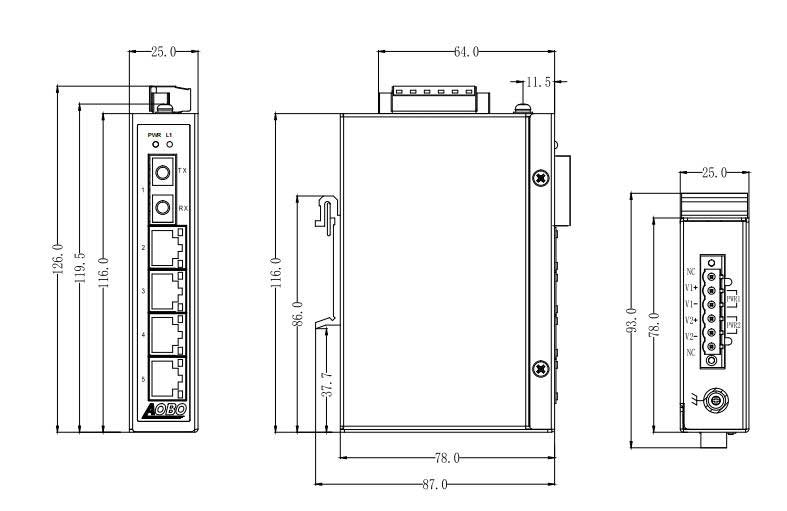

  • 安装尺寸
  • 资料下载

AOBO 3405A 系列非网管型导轨式百兆工业以太网交换机是 5 口工业级以太网交换机,用户可根据组网需要选择合适的光口类型。AOBO 3405A 系列支持 IEEE802.3/802.3u/802.3x,支持 10/100BaseT(X),全/半双工,MDI/MDI-X 自适应。AOBO 3405A 系列可支持 24VDC(9~36VDC)双电源冗余输入。该系列可以在-40℃~+85℃温度 环境中长期稳定工作,具有 IP40 防护等级,适合各种工业网络环境应用。导轨安装方式,结构设计灵巧,采用金属外壳,无风扇设计,低功耗,为不同工业应用提供 经济、灵活的解决方案。


优势特点:

Ø 支持 IEEE802.3/802.3u/802.3x

Ø 支持超宽工作温度范围:-40℃~+85℃

Ø 抗强电磁干扰和浪涌保护能力强

Ø 工业级设计,金属外壳,低功耗,无风扇



技术参数

标准

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-T

ANSI/IEEE 802.3 NWay

交换参数

包交换速率

10M 14880pps

100M 148800pps

MAC表

2K

交换时延

<10us

背板带宽

3.2Gbps


流量控制

全双工遵循 IEEE 802.3x

半双工使用背压流控

接口

百兆电口

10/100BaseT(X)自适应

RJ45 连接接口

MDI/MDI-X 自动交叉

全双工和半双工自动切换

百兆光口

100BaseFX

SC、ST、FC 接口可选

单模、多模可选

单纤双向收发可选

传输距离



多模 2KM、4KM

单模 20~120KM

电源

输入电压

24VDC(9~36VDC)双电源输入

最大功耗

2W(满载)

过载保护

支持

反接保护

支持

机械结构

外壳

金属外壳

防护等级

IP40

尺寸

116mm×78mm×25mm

安装方式

支持 DIN 导轨、壁挂安装

环境

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

相对湿度

5-95%无凝露

质保

MTBF

800,000h

保修期

5年

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

EMS:IEC 61000-4-2 (ESD)Level 4

IEC 61000-4-3 (RS) Level 3

IEC 61000-4-4(EFT)Level 4

IEC 61000-4-5 (Surge)Level 4

IEC 61000-4-6(CS)Level 3

IEC 61000-4-16(共模传导)Level 4

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)


产品型号

规格

AOBO 3405A-PWR-5MT

5电口10/100BaseT (X) 工业以太网交换机

AOBO 3405A-PWR-4MT-1MX

4个10/100BaseT(X),1个100BaseFX

AOBO 3405A-PWR-2MT-2MX

2个10/100BaseT(X),2个100BaseFX光接口

代码定义

代码选型

PWR

2LD:直流双电源供电,供电范围: 9~36VDC。

MX

MSD1320SC 百兆_单模_双纤_1310nm_20km_SC

MSD1320ST 百兆_单模_双纤_1310nm_20km_ST

MSD1320FC 百兆_单模_双纤_1310nm_20km_FC

MSD1340SC 百兆_单模_双纤_310nm_40km_SC

MMD134SC 百兆_多模_双纤_1310nm_4km_SC

MMD134ST 百兆_多模_双纤_1310nm_4km_ST

MSS3540ST 百兆_单模_单纤

Tx:1310/Rx:1550nm_40km_ST

MSS5340ST 百兆_单模_单纤

Tx:1550/Rx:1310nm_40km_ST

注:以上光模块选型仅为部分典型型号,更多选型请查询官网相关信息或咨询广家技术支持


AOBO 3405A系列

相关文档

名称

大小

类型

版本

发布日期

AOBO 3405A系列产品规格书
2024-01-05
