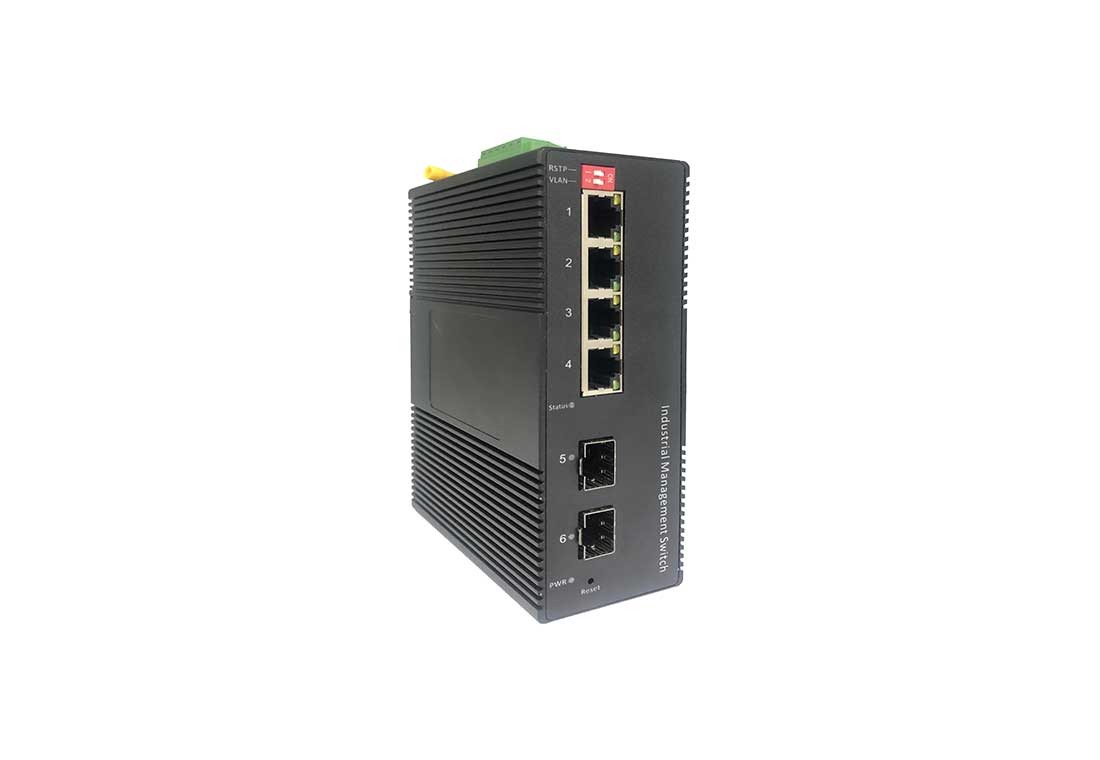

端口描述

4x10/100/1000Mbps RJ45端口~2x100/1000Mbps FX光口

网络协议

IEEE802.3 - CSMA/CD；

IEEE802.3i - 10Base-T；

IEEE802.3u - 100Base-TX/FX；

IEEE802.3x - 流量控制；

IEEE802.3z - 1000Base-X；

IEEE802.3ab - 1000Base-T；

工作环境

工作温度：-40～85℃（非POE）; -40～75℃（POE）

储存温度: -40～85℃

相对湿度: 5%～95%(无凝露）

PoE

PoE标准: 满足IEEE802.3af /IEEE802.3at

单口最大：15.4W (IEEE 802.3af)

单口最大：30W (IEEE 802.3at)

单口最大：90W (IEEE 802.3bt)

PoE 兼容性：IEEE 802.3af/at自适应

PoE口输出电压: DC 48-57V

PoE供电线芯:1/2+，3/6-（af/at) ； 1/2/4/5+，3/6/7/8-(bt)

电源

输入电压：DC12-52V（非POE）   DC48-57V（POE）

接入端子：凤凰端子

支持双电源冗余

支持内置过流4.0A保护

支持接反保护

交换机属性

背板带宽：12Gbps   应用层级 ：二层

整机包转发率：8.928Mpps

MAC表：1K

包缓冲区：1M

延迟时间：< 3μs

交换方式：存储-转发   整机功耗：< 5W（非POE）

机械特性

外壳：IP40防护等级，金属外壳

安装：DIN卡轨式，壁挂式安装

散热方式：自然冷却，无风扇

重量：0.64Kg

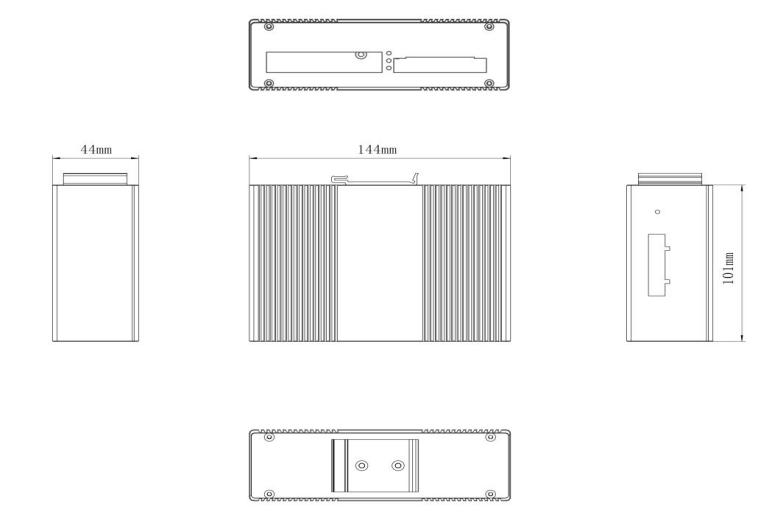

尺寸：144 x 101 x 44mm （长x 宽 x 高）

LED 指标

电源指示灯：PWR  接口指示灯：电口、光口（（Link/ACT）

平均故障间隔时间

300,000小时

质保

5年

行业标准

EMI:FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS:IEC(EN)61000-4-2(ESD): ±8kV(contact), ±15kV(air) IEC(EN)61000-4-3(RS):   10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT):lPowerPort:±4kV;  lData Port: ±2kV

IEC(EN)61000-4-5(Surge):Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV

IEC61000-4-6(CS): 10V(150kHz～80MHz)/IEC(EN)61000-4-16(CM EMI) :  30V cont. 300V,1s

IEC 60068-2-27 (Shock)

IEC 60068-2-32 (Freefall)

IEC 60068-2-6 (Vibration)
