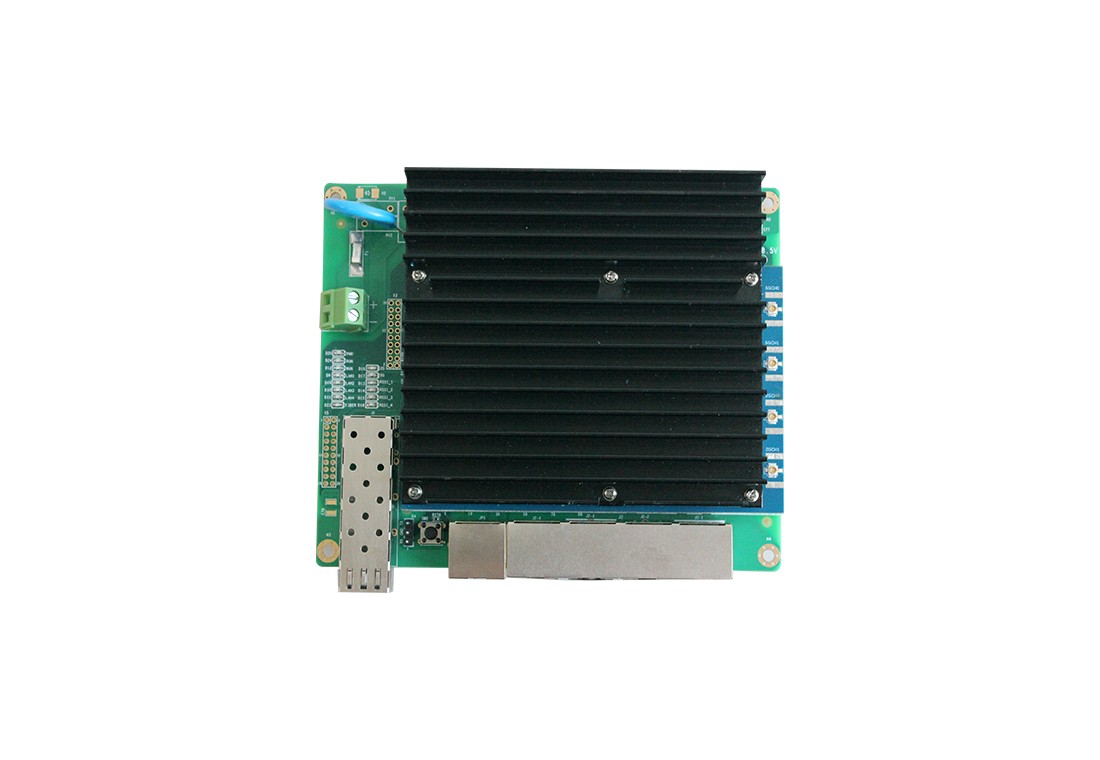

工业级千兆矿用本安型Wi-Fi 6双频无线AP

√ 2.4GHz速率573.5Mbps,5.8GHz速率1200Mbps

√ 支持接入点,客户端,WDS接入点,WDS客户端模式

√ 支持2×2MIMO,双频合路MMCX接口

√ 可扩展Uart/RS-485/4G/5G模块

√ 2路千兆SFP,3路千兆电口

√ 专业的本安电源设计,具有欠压保护、输出短路、过流、过压保护 电源输入防反接

√ 整机功耗≤15W,扩展5G蜂窝功耗≤18W

√ DC Jack或接线端子供电,宽压9V~36V

√ 满足本质安全特性

  • 产品概述
  • 技术规格
  • 产品选型
  • 安装尺寸
  • 资料下载

工业级千兆矿用本安型Wi-Fi 6双频无线AP,是杭州奥博瑞光通信有限公司研发的一款支持IEEE 802.11a/b/g/n/ac/ax协议的双频无线AP,最高速率1773.5Mbps,优化使用频宽和上网速度;能够支持AP/Client多种工作模式,满足不同的应用需求。灵活适用于不同的网络接入方案,本产品能够为客户提供稳定无线信号覆盖,确保客户享受稳定、高质量、便捷的无线网络服务。

AOBO ISW3106系列提供3个千兆电口、2个千兆SFP、2.4G/5.8G双频合路天线接口,支持接入多种类型天线,满足不同场景覆盖。产品硬件设计满足本安要求,高可靠的电源多级保护及端口保护设计,可以保证AOBO ISW3106无线产品长期在恶劣的工控环境下正常运行。

优势特点

Ø2.4GHz速率573.5Mbps,5.8GHz速率1200Mbps

Ø支持接入点,客户端,WDS接入点,WDS客户端模式

Ø支持2×2MIMO,双频合路MMCX接口

Ø可扩展Uart/RS-485/4G/5G模块

Ø2路千兆SFP,3路千兆电口

Ø专业的本安电源设计,具有欠压保护、输出短路、过流、过压保护 电源输入防反接

Ø整机功耗≤15W,扩展5G蜂窝功耗≤18W

ØDC Jack或接线端子供电,宽压9V~36V

Ø满足本质安全特性



主芯片

IPQ6010+QCA8075+QCN5052+QCN5022

外置 FEM

QPF4588A+QPF4288A

内存

1GB DDR3+ 16MB Nor Flash+ 128MB Nand Flash

频率范围

2.4G: 2412MHz~2472MHz 5.8G: 5180MHz~5320MHz 5745MHz~5825MHz

无线速率

1773.5Mbps

数据调制方式

11n: 64-QAM MCS7

11ac:256-QAM MCS9

11ax:1024-QAM MCS11

发射功率

2.4G(11ax):HT40: 24dBm@ MCS0

5.8G(11ax): HT80: 24dBm@ MCS0

接收灵敏度

11ax:

HE20 MCS0 <-95dBm / MCS11 <-62dBm

HE40 MCS0 <-89dBm / MCS11 <-60dBm

HE80 MCS0 <-86dBm / MCS11 <-56dBm

网口

3*1Gbps 电口+2*1Gbps SFP

供电电压

DC 12v 2A

整机功耗

整机功耗≤15W,扩展5G蜂窝功耗≤18W

天线接口

2*MMCX

UART

Uart 接口

RS-485

RS-485 接口

LTE 接口

4G/5G LTE Slot M.2 B KEYUSB3.0 总线)

SIM 卡槽

Micro SIM

指示灯

状态指示灯,指示灯外接插槽

按键

Reset

尺寸

160 (长) x 136(宽) x 21.5 (高) mm, 偏差±2mm

颜色

哑光黑

工作/存储温度

温度:  -20℃~+70℃(工作), -40℃ ~+90℃(储存)

工作/存储温度

湿度(非凝结)  10%~95%(工作),  5%~90%(储存)
