AOBO 3028系列

28口千兆二层非网管型工业以太网交换机

√ 最多可提供4个千兆固定式光口/千兆SFP插槽、24个百兆电口，为用户提供灵活的组网方式

√ 设备采用冗余宽压电源、防反接设计，确保在一路电源出现故障时，设备依然能正常运行

√ -40℃～+85℃宽温设计，确保设备适应各种严酷的现场环境

√ IP40等级防护，无风扇、低功耗设计

√ 优良的EMC电磁兼容性，满足EMC四级A类防护等级

在线询价

产品概述
技术规格
产品选型
安装尺寸
资料下载

AOBO 3028系列导轨式工业以太网交换机是杭州奥博瑞光通信专门针对恶劣工业环境设计的二层非管理型工业以太网交换机，该系列产品最多可提供4个千兆光口、24个百兆电口。AOBO 3028系列具备抗强电磁干扰、防盐雾、抗振动、耐高低温等特性。产品采用冗余直流电源、无风扇、低功耗、宽温宽压设计，满足严苛恶劣工业环境应用，可广泛应用于新能源、智能电网、轨道交通、高速公路、智能交通、综合管廊、平安城市、智能制造、港口、石油石化等行业。

优势特点：

Ø 最多可提供4个千兆光口、24个百兆电口，为用户提供灵活的组网方式

Ø 设备采用冗余宽压电源、防反接设计，确保在一路电源出现故障时，设备依然能正常运行

Ø -40℃～+85℃宽温设计，确保设备适应各种严酷的现场环境

Ø IP40等级防护，无风扇、低功耗设计

Ø 优良的EMC电磁兼容性，满足EMC四级A类防护等级

技术参数	标准	10Base-T，符合IEEE 802.3 100Base-TX，符合IEEE 802.3u 1000Base-X，符合IEEE 802.3z 流控，符合IEEE 802.3x
	传输方式	存储转发
	交换时延	<10us
	包缓存	4Mb
	背板带宽	12.8 Gbps
	MAC地址大小	16K
接口	电口	10/100Base-T(X)自适应RJ45口，支持全/半双工、MDI/ MDI-X自适应
	光口	1000Base-X SFP插槽/1*9光模块（可选），单模、多模可选，光口类型，ST、FC、SC、LC可选
	传输距离	多模2KM、4KM
	传输距离	单模20KM、40KM、80KM、100KM、120KM
电源	输入电压	9～60VDC冗余电源输入
	满载功耗	10W@DC24V
	过载保护	支持
	反接保护	支持
	冗余保护	支持
	告警端口	1路继电器告警输出，电流负载能力为3A@30VDC或0.5A@125VAC
机械结构	外壳	金属
	防护等级	IP40
	尺寸	该系列因型号不同有以下两个规格： 1、143mmx117mmx56mm（AOBO 3028-2LD-16MT） 2、143mmx117mmx86mm（除上述型号外的其余型号）
	重量	800∽1300g左右
	安装方式	导轨式安装
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	相对湿度	5%～95%无凝露
质保	MTBF	800,000h
质保	保修期	5年
行业标准	EMI	FCC CFR47 Part 15,EN55022/CISPR22,Class A
	EMS	IEC61000-4-2(ESD) Level 4
		IEC61000-4-3(RS) Level 3
		IEC61000-4-4(EFT) Level 4
		IEC61000-4-5(Surge) Level 4
		IEC61000-4-6(CS) Level 4
		IEC61000-4-16(共模传导) Level 4
	机械	IEC60068-2-6(振动)
		IEC60068-2-27(冲击)
		IEC60068-2-32(自由跌落)

产品型号	规格
AOBO 3028-2LD-16MT	非网管型导轨式百兆工业交换机，16个10/100BaseT(X)RJ45电端口，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-24MT	非网管型导轨式百兆工业交换机，24个10/100BaseT(X)RJ45电端口，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-16MT-2MF	非网管型导轨式百兆工业交换机，16个10/100BaseT(X)RJ45电端口，2个百兆1*9光模块，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-16MT-4MF	非网管型导轨式百兆工业交换机，16个10/100BaseT(X)RJ45电端口，4个百兆1*9光模块，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-16MT-2MX	非网管型导轨式百兆工业交换机，16个10/100BaseT(X)RJ45电端口，2个百兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-16MT-4MX	非网管型导轨式百兆工业交换机，16个10/100BaseT(X)RJ45电端口，4个百兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-16MT-2GF	非网管型导轨式千兆工业交换机，16个10/100BaseT(X)RJ45电端口，2个千兆1*9光模块，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-16MT-4GF	非网管型导轨式千兆工业交换机，16个10/100BaseT(X)RJ45电端口，4个千兆1*9光模块，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-16MT-2GX	非网管型导轨式千兆工业交换机，16个10/100BaseT(X)RJ45电端口，2个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-16MT-4GX	非网管型导轨式千兆工业交换机，16个10/100BaseT(X)RJ45电端口，4个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-24MT-2GX	非网管型导轨式千兆工业交换机，24个10/100BaseT(X)RJ45电端口，2个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
AOBO 3028-2LD-24MT-4GX	非网管型导轨式千兆工业交换机，24个10/100BaseT(X)RJ45电端口，4个千兆SFP插槽，直流双电源供电，供电范围：9～60VDC
代码定义	代码选型
2LD	直流双电源供电，供电范围：9～60VDC
MF	百兆19光模块，可选配单模和多模19光模块，示例型号：“AOBO 3028-2LD-16MT-2MSD1320SC”，表示该型号支持16个百兆电口，2个百兆单模双纤SC接口类型的1*9光模块。
GF	千兆19光模块，可选配单模和多模19光模块，示例型号：“AOBO 3028-2LD-16MT-2GSD1320SC”，表示该型号支持16个百兆电口，2个千兆单模双纤SC接口类型的1*9光模块。
MX	百兆SFP插槽，可选配SFP模块
GX	千兆SFP插槽，可选配SFP模块

该系列因型号不同有以下两种尺寸

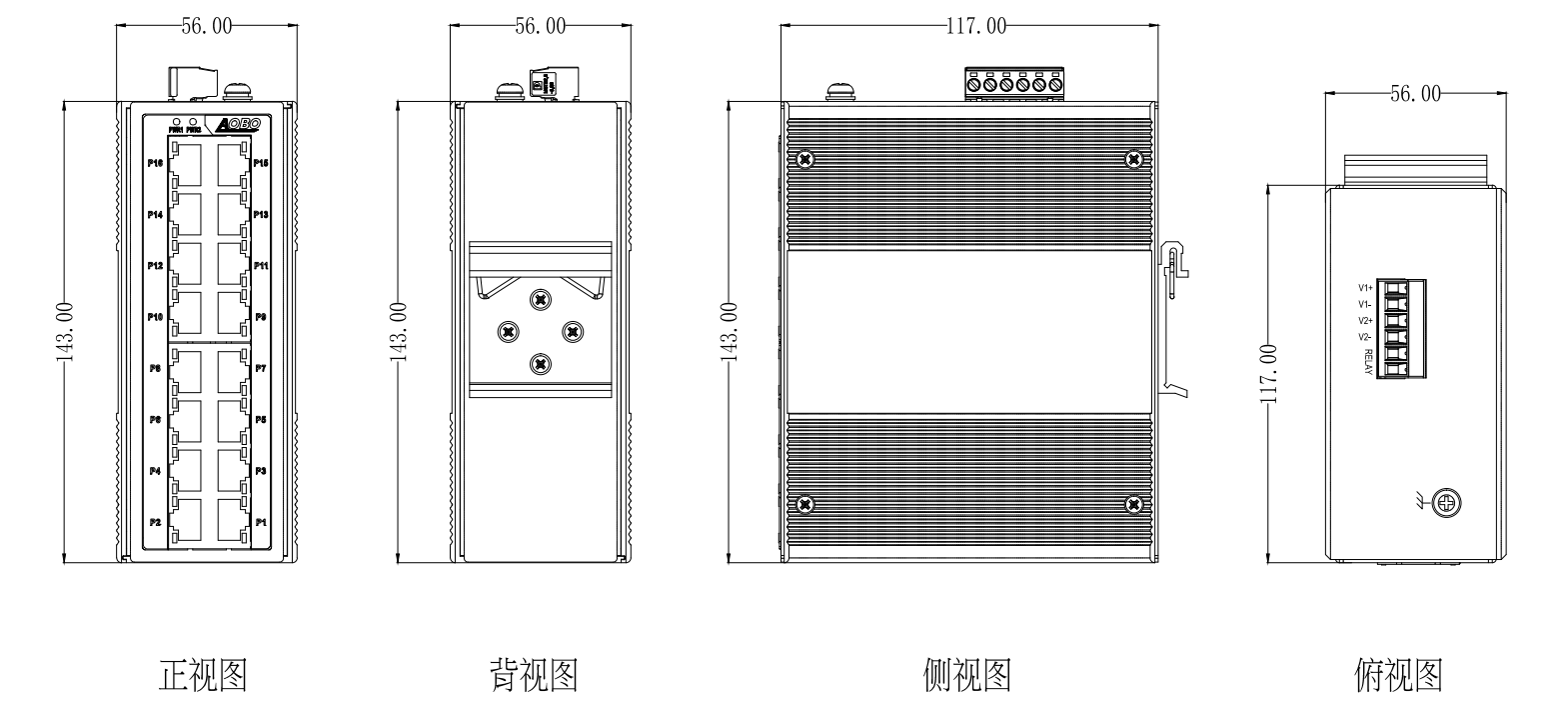

AOBO 3028-2LD-16MT尺寸如下：

AOBO 3028/3028S系列 28口百兆二层非网管型工业以太网交换机（PoE可选）

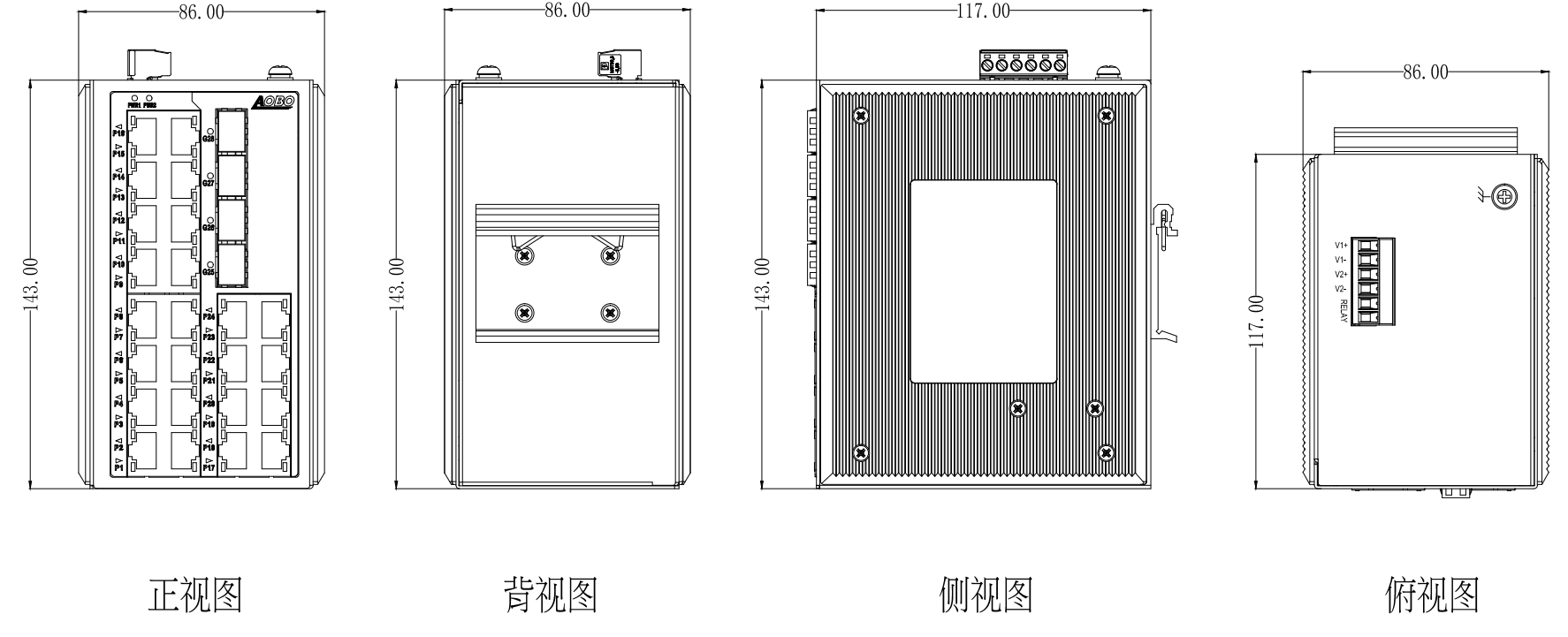

其余型号尺寸如下：
