54口(6万兆)三层机架式网管型工业以太网交换机

  支持 6个100/1000/10000M SFP/SFP+自适应光口+24个 10/100/1000Base-T 自适应 RJ45 端口+24个100/1000 SFP光口

√  支持WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM多样化的管理和维护方式

  支持IPV4/IPV6网络管理接口和网络邻居管理

  支持DHCP服务器,DHCPL2/L3中继代理,DHCPV6服务

  支持DNS主机和客户端配置管理

√  支持SNMP V1/V2C/V3和Trap消息配置管理

√  支持LLDP和LLDP-MED配置管理,ISDP配置管理

√  支持交换机定时计划管理

√  支持端口模式,端口带宽限速、速率控制、流量控制等各种管理,端口状态面板信息显示

√  支持8组静态和动态lacp汇聚

√  支持单播/组播/广播风暴抑制

√  支持STP/RSTP/MSTP 生产树协议和环路保护协议,支持CST和MST配置,消除二层环路、实现链路备份

√  支持端口VLAN, IEEE 802.1Q VLAN, Voice VLAN, VLAN双标记QinQ 配置

√  支持MAC地址老化和静态MAC地址配置

√  支持 IGMP和MVR组播协议,支持 IGMP Snooping/ MLD Snooping,满足多终端高清视频监控和视频会议接入需求

√  支持Auto-VoIP和UDLD端口配置

√  支持IP路由和L3端口路由管理

√  支持ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/ Route-Map/BFD三层路由


  • 产品概述
  • 技术规格
  • 产品选型

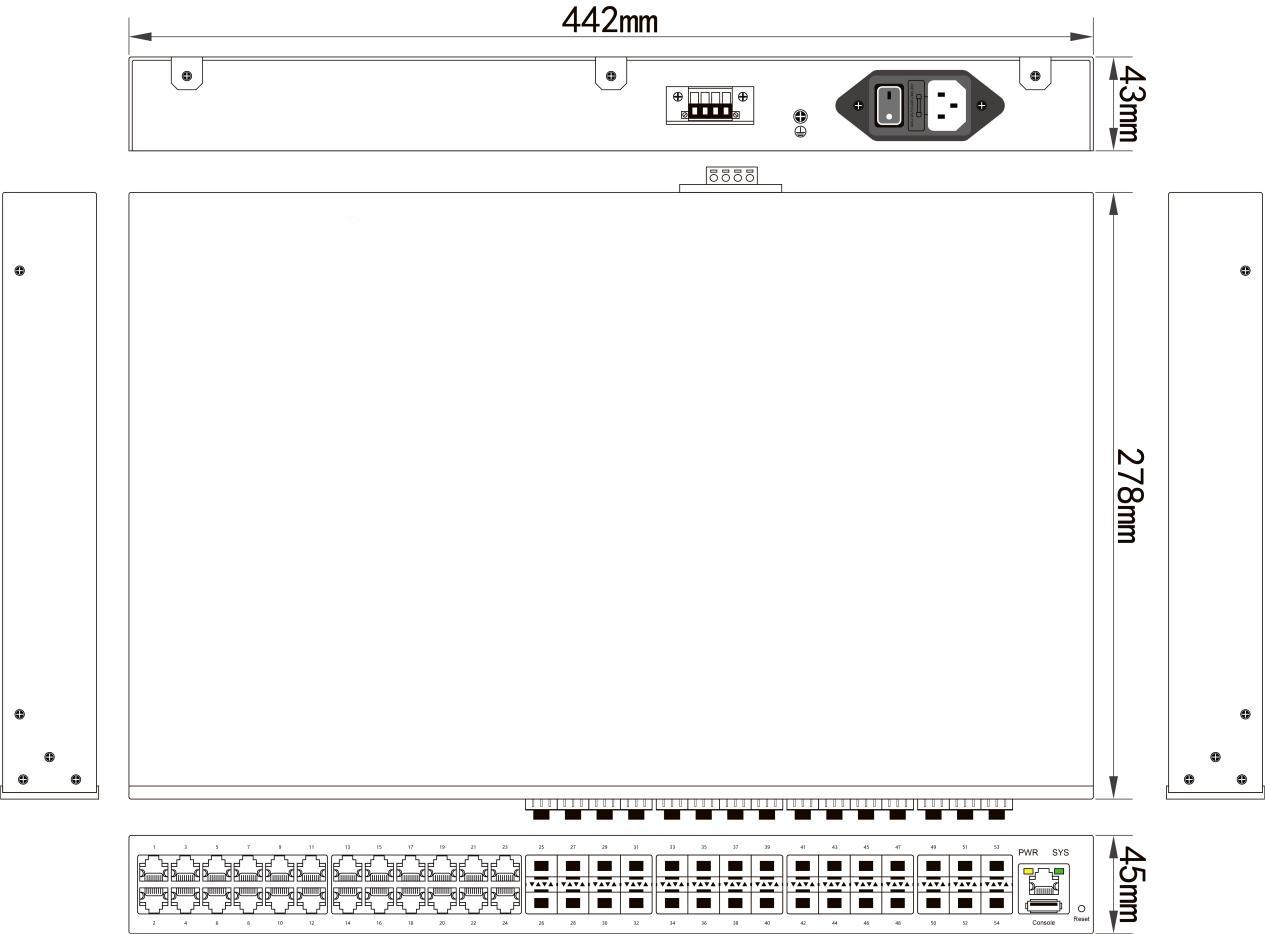

  • 安装尺寸
  • 资料下载

AOBO 7154系列是杭州奥博瑞光通信自主研发的一款管理型工业级三层万兆工业以太网交换机,支持 6个100/1000/10000M SFP/SFP+自适应光口+24个 10/100/1000Base-T 自适应 RJ45 端口+24个100/1000 SFP光口。采用19英寸机架设计,宽范围工作环境温度、DC37-75V/AC100-240V双电源冗余等技术,提供了耐高/低温、防雷等卓越的工业级品质;支持强大的管理功能,包括系统管理,全面二层管理功能,三层路由管理,QOS队列管理、全面的网络安全管理和监测维护管理;工业级的三级 ESD保护其适合多种场合,例如智能交通、室外监控、工业网络、平安城市和其他恶劣环境中的部署要求,该产品同时采用无风扇、低功耗、工业级设计,-40至85℃工作温度范围,能够满足各种工业现场的要求,提供经济的解决方案。该设备可广泛应用于综合能源、智慧城市,轨道交通,智能交通、水利及油田等领域。


优势特点


Ø 支持 6个100/1000/10000M SFP/SFP+自适应光口+24个 10/100/1000Base-T 自适应 RJ45 端口+24个100/1000 SFP光口;

Ø 支持WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM多样化的管理和维护方式;

Ø 支持IPV4/IPV6网络管理接口和网络邻居管理;

Ø 支持DHCP服务器,DHCPL2/L3中继代理,DHCPV6服务;

Ø 支持DNS主机和客户端配置管理;

Ø 支持SNMP V1/V2C/V3和Trap消息配置管理;

Ø 支持LLDP和LLDP-MED配置管理,ISDP配置管理;

Ø 支持交换机定时计划管理;

Ø 支持端口模式,端口带宽限速、速率控制、流量控制等各种管理,端口状态面板信息显示;

Ø 支持8组静态和动态lacp汇聚;

Ø 支持单播/组播/广播风暴抑制;

Ø 支持STP/RSTP/MSTP 生产树协议和环路保护协议,支持CST和MST配置,消除二层环路、实现链路备份;

Ø 支持端口VLAN, IEEE 802.1Q VLAN, Voice VLAN, VLAN双标记QinQ 配置;

Ø 支持MAC地址老化和静态MAC地址配置;

Ø 支持 IGMP和MVR组播协议,支持 IGMP Snooping/ MLD Snooping,满足多终端高清视频监控和视频会议接入需求;

Ø 支持Auto-VoIP和UDLD端口配置;

Ø 支持IP路由和L3端口路由管理;

Ø 支持ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/ Route-Map/BFD三层路由。


交换属性

交换容量

360G

包转发率

191Mpps

MAC地址表

32K

VLAN支持数量

支持4K

报缓冲区

8M

交换模式

储存转发

转发延迟

<10us

端口特性

交叉直连自动翻转

流量控制

支持

交换功能

生成树协议

支持STP/RSTP/MSTP

服务器配置

Radius/DHCP/ TACACS+

链路聚合

支持8组

组播

支持IGMP /MVR

端口镜像

支持

风暴抑制

支持单播/组播/广播

端口流量统计

支持

QINQ

支持

LLDP

支持

DHCP

支持

端口限速

支持

用户配置

支持查看和写入2个级别

MAC地址学习

支持

MAC地址绑定

支持IP/VLAN/端口绑定

IPV4/IPV6配置

支持

管理VLAN配置

支持

路由功能

RIP/OSPF/OSPFV3/BGP /VRRP /BFD

访问控制列表(ACL)

支持IP标准和IP扩展列表

支持MAC和端口绑定列表

认证管理

支持802.1x/Enable级/HTTP/HTTPs/Dot1x

DOS管理

支持DOS攻击配置

服务质量(QOS)

支持802.1P优先级

支持IP DSCP优先级

支持端口队列优先级

支持QoS 队列丢弃优先级

接口

业务接口

6*100/1000/10G Base-X SFP/SFP+自适应,

24*10/100/1000 Base-T ,

24*100/1000 Base-X

管理接口

1个Console RJ45控制口 /USB口

电源接口

4P凤凰端子和带开关AC三脚座,双电源冗余

LED灯

电源指示灯:PWR(绿色) ;系统指示灯:SYS(绿色);网口指示灯:黄色(1000)绿色(Link) ;光口指示灯:绿色(SFP插槽中间)

电源

输入电压

DC37-75V/AC100-240V 50-60HZ 双电

功耗

满载<70W

机械结构

尺寸

440X278X45mm

安装方式

标准19英寸机架安装

外壳材质

工业铝壳

重量

4KG

环境

工作温度

-40℃~+85℃

储藏温度

-40℃~+95℃

运输温度

-40℃~+95℃

相对湿度

5%~95% 无凝露

散热方式

无风扇外壳散热

行业标准

EMI

CLASS A

IP等级

IP40

电源浪涌防护

IEC 61000-4-5/Level 3(4KV/2KV)(8/20us)

网口浪涌防护

IEC 61000-4-5/Level 3(6KV/2KV)(10/700us)

辐射抗扰

IEC 61000-4-3/Level 3 (10V/m)

瞬间脉冲抗扰

IEC 61000-4-4/Level 3 (1V/2V)

传导抗干扰

IEC 61000-4-6/Level 3 (10V/m)

电源磁场抗扰

IEC 61000-4-8/Level4(30A/m)

电压跌落

IEC 61000-4-11/Level3 (10V)

抗静电干扰

IEC61000-4-2/Level4 (15KV)

自由跌落

0.5m

电源反接保护

支持

防雷

4KV/6KV


产品型号

规格

AOBO 7154-L3-PWR-24GT-24GX-6TX

支持24个千兆电端口,24个千兆SFP插槽、6个万兆SFP+插槽,支持三层路由

代码定义

代码选型

PWR

HV:单电源交直流输入,90~264VAC。

2HV:双电源交直流输入,90~264VAC。

GX

千兆SFP插槽,可选配以下SFP模块:

GSFP_E_RJ45

10M/100M/1000M自适应J45电接口

GSD1320LC

千兆_单模_双纤_1310nm_20KM_LC

GSD1340LC

千兆_单模_双纤_1310nm_40KM_LC

GSS3520SC

千兆_单模_单纤_Tx:1310/Rx:1550nm_20KM_SC

GSS5320SC

千兆_单模_单纤_Tx:1550/Rx:1310nm_20KM_SC

L3

表示支持三层路由功能

备注

上述型号列表中仅为部分端口组合型号,该系列还可支持其他端口组合型号,更多型号可咨询售前客服
