系统概述:
轨道交通PIS系统是依托于多媒体网络技术,以计算机系统为核心,以车站和车载显示终端为媒介向乘客提供信息服务的系统。地铁PIS系统根据控制功能上分为四个层次:信息源、中心播出控制层、车站及列车播出控制层和车站及列车播出设备;从结构上可分为五个子系统:控制中心子系统、备用控制中心子系统、车站子系统、车载子系统和网络子系统(有线网络和车地无线子系统)。

解决方案:

方案优势:
√ 支持ABRing,Port trunk等冗余技术,满足灵活组网需求
√ 符合EN50155、EN50121-4、 IEC61373 行业标准
√ 支持802.3af/at标准POE供电技术
√ 采用高密度M12接口,高密封性、抗震动
√ 支持IGMP snooping等组播管理功能,减少网络负荷
√ 宽温工作范围:-40℃~85℃
√ 奥博瑞光可根据客户特殊尺寸结构、接口、功能等提供产品定制
推荐产品:

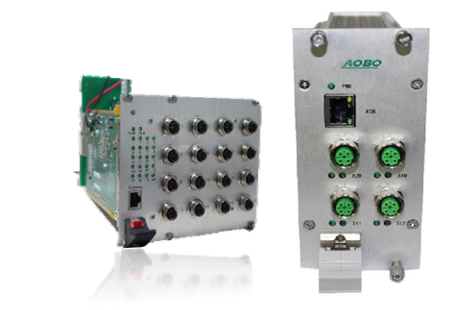

车载定制PIS板卡·工业级车载PIS板卡交换机
√ 20个千兆电口,其中4个千兆口支持两组断电BYPASS
√ 工业级无风扇设计,低功耗、抗震动,结构灵活定制
√ -40℃~85℃宽温工作,满足车载恶劣封闭环境应用
√ 符合EMC电磁兼容,抗浪涌、快速脉冲群、防静电保护支持
√ IEEE802.3af/at标准,POE/POE+端口供电功能支持支持
√ ABPass断电链路保护功能,提升网络可靠性
√ 支持ABRing、STP/RSTP/MSTP、ERPS网络冗余保护技术
√ 支持VLAN、QQS、端口汇聚、端口绑定、组播管理等功能

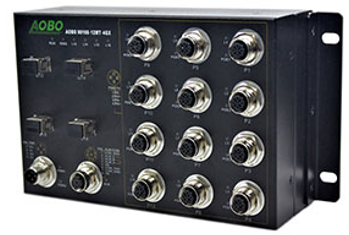

AOBO 9016系列·EN50155轨道专用工业交换机
√ 最多支持4个千兆光口,12个百兆电端口
√ 符合EN50155、EN50121-4认证标准
√ 支持ABPass断电链路保护功能防止供电故障导致通信中断
√ 采用M12端口连接形式,高密封性、坚固可靠
√ 支持IEEE802.3af/at标准,POE/POE+端口供电功能
√ 支持VLAN、QOS、广播风暴抑制、端口聚合等功能
√ 支持ABRing、STP/RSTP/MSTP、ERPS等环网协议
√ 支持IGMP snooping组播管理功能
√ 支持-40℃~85℃工作温度,IP67 防护等级

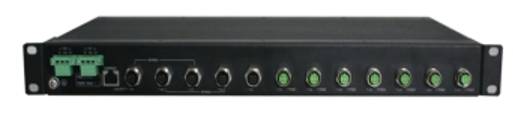

AOBO 7000系列·EN50155轨道交通行业专用产品
√ 最多支持12个千/百兆电端口
√ 符合EN50155、EN50121-4、IEC61373认证标准
√ 支持ABPass断电链路保护功能防止供电故障导致通信中断
√ 采用M12端口连接形式,高密封性、坚固可靠
√ 支持IEEE802.3af/at标准,POE/POE+端口供电功能
√ 支持VLAN、QOS、广播风暴抑制、端口聚合等功能
