电子警察系统需要依赖于底层的以太网传输通道，才能将相关抓拍的图片（视频）及其他现场采集的交通数据传送至交警指挥心平台。而电子警察、高清卡口的运行环境比较恶劣，要饱受日晒雨淋，还有各种机动车引起的电强磁场的干扰。所以，构建一个稳固的以太网通道就变得尤为重要。

如果采用传统的普通商业交换机和低端的光纤转换器，虽然看似能够短期降低一些经济成本，但我们跟工程商的合作发现，由于传统低端的商业交换机在外界恶劣环境中运行不够稳定，因灰尘积聚、湿度、温度和雷击等因素而产生的故障有可能随时发生，因此带来的大量维护工作，后期成本较高，很难保证系统能够不间断工作。

设备需求

现场应用会出现各种各样的不确定因素，主要体现在:

1）传输带宽不够

2）设备稳定性不高

3）系统EMC性能弱

4）系统设备一体化性不高，节点多

5）抵御恶劣环境性差

6）网络冗余性差

因此下列问题迫切需要面临和解决：

1）如何应对现场的强电磁干扰？

2）如何使得高清视频流顺畅的传输？

3）如何减少现场的交换节点，降低故障率？

4）如何节约网络维护成本？

5）如何灵活的根据现场情况进行接入交换机选型？

解决方案

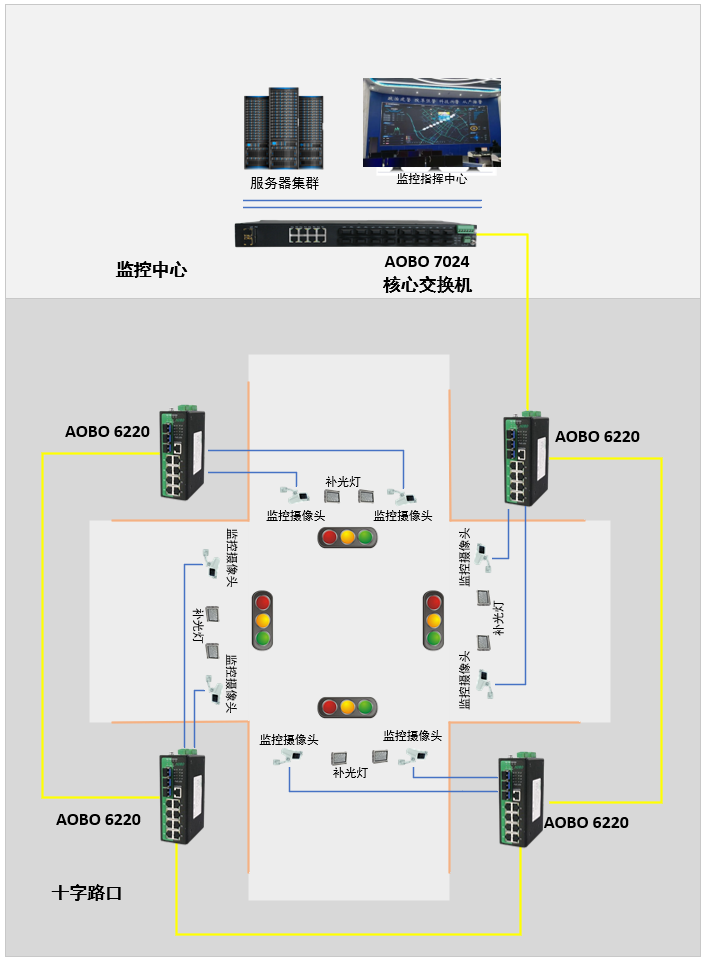

方案基于纯视频检测模式设计，前端系统主要由嵌入式高清摄像机、LED频闪灯组成。方案适用于路口直径较大的十字型路口（多车道适用），网络拓扑结构为光纤干道组建的星型网络结构。在离监控中心较近的路口放置一台AOBO 6220交换机,其余三个路口各放置一台AOBO 6220交换机。通过各路口的光口进行连接，该路口的摄像机直接连接AOBO 6220的电口，然后将抓拍的监控录像和图片通过离监控中心近的AOBO 6220的千兆SFP上联光口上传至AOBO G7024全千兆汇聚交换机至监控指挥中心。

方案优势

Ø采用百兆接入高清抓拍摄像机，千兆光纤带宽作为上联，在控制组网成本的前提下，有效保证了视频传输的流畅，能容纳多组抓拍摄像机，实现多车道检测。

Ø网络主干道采用的全部为光纤介质传输，避免了电子警察现场强电磁干扰，解决了因强电磁干扰导致视频流传输不流畅的问题。

Ø采用AOBO 6系列高可靠工业以太网交换机，坚固的铝合金外壳，无风扇，低功耗，非常适用于电磁干扰较强、温差较大、灰尘湿度大的环境恶劣的室外环境。能够有效保障电子警察系统长期稳定运行。
