在火力发电站中，DCS系统具有高实时性、控制点位多、关联度高等特点，任何环节出现问题，都会影响发电业务的稳定。随着发电企业信息化建设的发展，分散控制系统（DCS）、厂级监控信息系统（SIS）、管理信息系统（MIS）之间数据需要打通，各个企业也对DCS系统的数据要求也越来越高，除了要满足常规的控制以外，还要求DCS系统能将控制系统的各个运行参数实时传送到上位的MIS系统或SIS系统中去，进行数据处理加工、共享、性能优化，因此，如何构筑高可靠的DCS通讯网络，保障DCS系统长期稳定运行尤为关键。

系统要求

Ø火电厂内环境温恶劣，温度变化较大、电磁干扰、粉尘，要求通信设备具备高可靠特性；

Ø通信设备需具备低延时、链路备份、自愈、快速切换能力；

Ø设备需宽压输入，能够消除长距离电路输送，电压衰减的影响；

Ø方便施工和减少后期管理维护成本。

解决方案

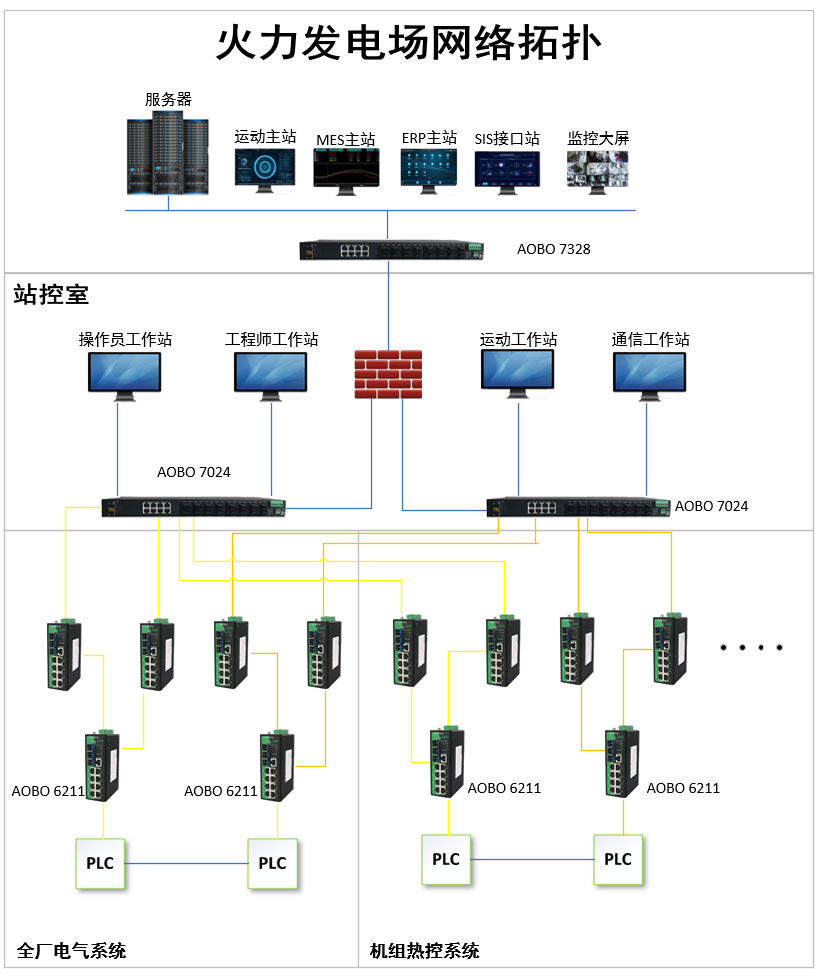

电厂内存在多个业务系统，每业务系统通过部署在前端的AOBO 6211工业级交换机组建该系统的千兆自愈环网（ABRing），从而实现单点风机链路、设备故障不影响其余节点正常通信。

在站控室侧部署1~2台AOBO 7328系列机架式多光口环网交换机，电口用于连接各类监控工作站，光口用于和现场不同环线构建ABRing自愈环网。

方案优势

Ø抗击强电磁干扰和浪涌，在-40℃~85℃的环境温度中无风扇稳定运行，适合电力行业恶劣环境下应用；

Ø即插即用，支持无阻塞交换，满足高流量、实时性要求；

Ø双电源冗余设计, 支持更宽的电源输入范围，确保供电安全；

Ø支持ACL、MAC绑定、DHCP snooping、等安全功能；

ØABRing®自愈环网技术，5ms快速自愈保护，提供高可靠冗余通信的保证；

Ø具备ABPass®光路断电保护功能,提高设备的高可靠性；

Ø提供ABView管理软件，实时的网络拓扑监控、链路中断告警、设备丢失告警等，方便快速排查和故障诊断；

Ø支持设备批量配置下载、升级功能，提升管理维护效率，减少维护错误。
